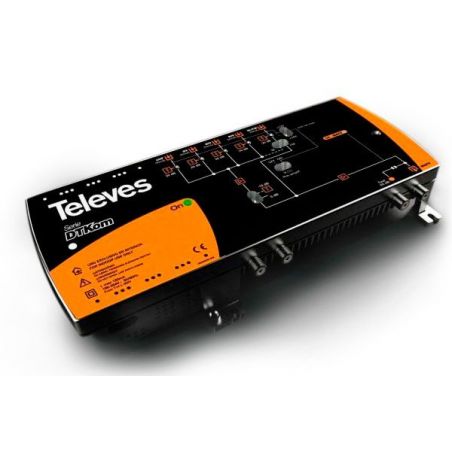

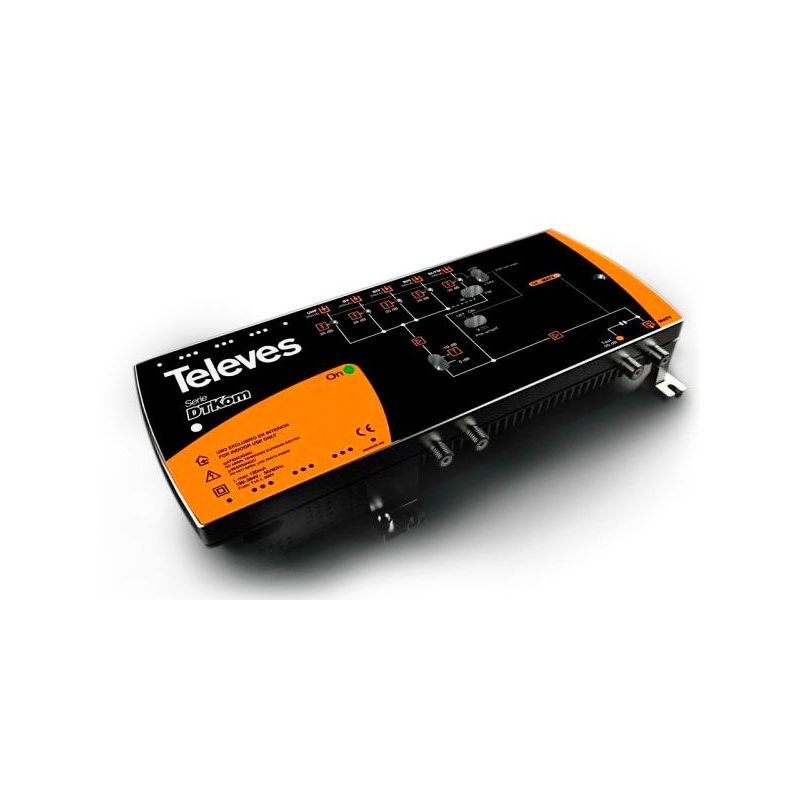

Central amplificadora DTKom MATV 3E/1S F FM-BIII-UHF Televes LTE

Gama de centrales diseñada tanto para su uso en cabecera como en distribución. Pensadas para facilitar los procesos de ajuste, gracias a su disposición de microinterruptores y trimers manipulables desde el exterior de la central.

Este producto es sustituido por el Central amplificadora de banda ancha DTKom 3 entradas: FM-BIII-UHF LTE700 Televes

328,56 €

Impuestos incluidos

Referencia televes-534040

Marca Televes

Central amplificadora DTKom MATV 3E/1S F FM-BIII-UHF Televes LTE

328,56 €

Descripción
Detalles del producto

Tecnología push-pull y power-doubling (123 o 129 dBmV).
Componentes específicos para minimizar la figura de ruido total.
LED indicador de señal detectada.
Alimentación de preamplificadores mediante conmutación.
Conmutador de ganancia alta/baja.
Fuente de alimentación conmutada de alto rendimiento y bajo consumo.

ESQUEMA DE CONFIGURACIÓN Y AJUSTE

1.- Ajuste de ganancia UHF.

2.- Ajuste de ganancia BV (sólo ref.5341).

3.- Ajuste de ganancia BIV (sólo ref.5341).

4.- Ajuste de ganancia BIII.

5.- Ajuste de ganancia BI/FM.

6.- Led de estado que indica presencia de señal.

7.- Selector de Alta / Baja ganancia.

8.- Selector de alimentación a previos 12Vdc ON/OFF.

9.- Selector amplificador BI o FM.

Referencias				5340
Entradas			bandas	FM	BIII	UHF
Margen de frecuencia			MHz	88-108	174-370	470-790
Ganancia (Baja/Alta)			dB	25/39 - 21/31	36 / 44	43 / 53
Margen de regulación de ganancia				0-20	0-20	0-20
Nivel de salida	DIN45004B		dBµV	123
	EN50083	IMD3		120
		IMD2		110
Figura de ruido			dB	10	6,5	7,5
Alimentación entradas			Vdc	12
Corriente máx. entradas			mA	50
Consumo total AC			W	10
Salida de test			dB	-20
Tensión de red			Vac	196-264
Tª de trabajo			ºC	-5 ... +45 (23 ... 113)
Indice de protección			IP	20
Peso			g	2450
Dimensiones			mm	280 x 142 x 48
