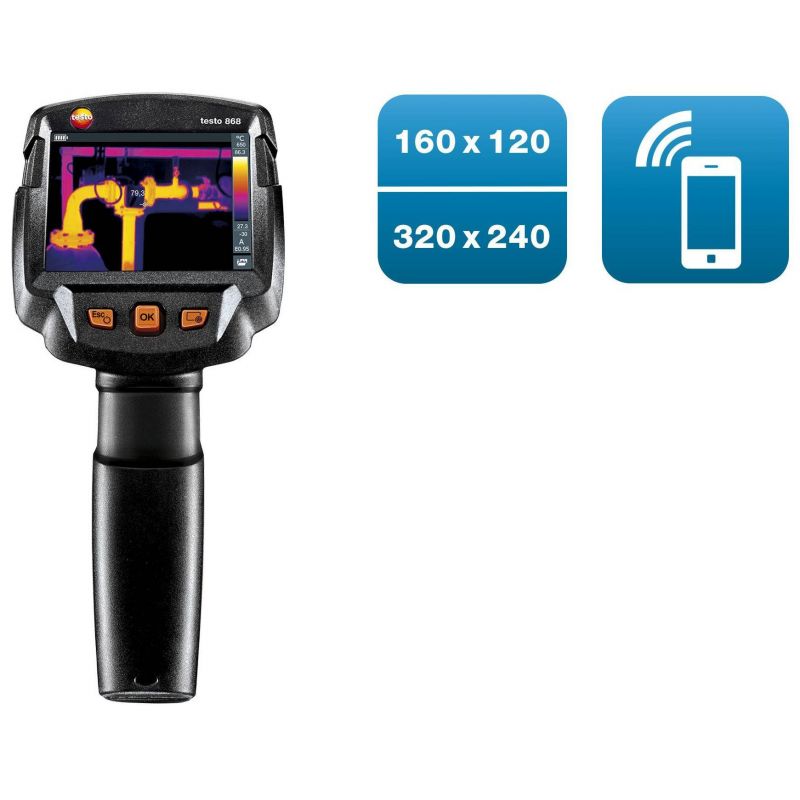

• Excelente calidad de imagen con detector de 160x120 ampliado a 320x240 mediante tecnología SuperResolution
• Funciones incluídas: IFOV Warner, Testo ScaleAssist y Testo ɛ-Assist
• Con conexión a la App Termografía para manejar la cámara y compartir imágenes con el smartphone/tablet
• Cámara digital integrada para tomar una imagen real junto a la termográfica

En la nueva gama, la cámara termográfica testo 868 es un peldaño superior respecto a la t865. Ambas están equipadas con el mismo detector pero esta dispone de cámara digital integrada y conexión por Wi-Fi a la App en smartphone o tablets, además de la función de determinación automática de la emisividad y temperatura reflejada o una mejor sensibilidad térmica.

Con la testo 868 hemos desarrollado una cámara termográfica muy rápida y sencilla de manejar sin renunciar a la tecnología de cámaras de una gama superior. Con la ayuda de las funciones IFOV warner, testo ɛ-Assist y testo ScaleAssist se evitan errores de medición y el usuario puede configurar y utilizar su cámara sin complicaciones.

La cámara termográfica testo 868 – conectividad integral

La cámara termográfica testo 868 está equipada con módulo WLAN para conectar a dispositivos móviles. Con la testo Thermography App para iOS y Android es posible compartir las termografías, crear informes in situ, enviarlos y guardarlos en línea, además de utilizar la tablet o el smartphone como una segunda pantalla o como mando a distancia.

Áreas de aplicación de la cámara termográfica testo 868

Localización de fugas, reconocimiento de bornes o polos sobrecalentados, detección de puentes térmicos o deficiencias de construcción. La cámara termográfica testo 868 se ha desarrollado especialmente para el uso diario en el sector de la construcción y la industria. Con la cámara es posible trabajar rápidamente y de forma segura para detectar deficiencias en las instalaciones o averías durante el mantenimiento preventivo.

Características técnicas destacables de la cámara termográfica testo 868

Manejo sencillo e intuitivo de la tecnología termográfica más profesional: la cámara termográfica testo 868 convence por las siguientes características técnicas:

- Alta calidad de imagen: con el detector de 160x120 píxels, la cámara dispone de 19.200 puntos de medición de temperatura. Y gracias a la tecnología

SuperResolution (incluida de serie) mediante software los puntos de medición se cuadruplican hasta 76.800

- Elevada sensibilidad térmica: con una NETD de 100 mK, significa que se visualizan las diferencias de temperatura a partir de 0,10 ºC

- testo Thermography App: conecte la cámara testo 868 a su smartphone o tablet y úselos como segunda pantalla, control remoto de la cámara o para compartir las termografías, crear informes de medición al momento, y enviarlos por e-mail

- Cámara digital integrada: para generar una imagen real de forma paralela a la imagen térmica

- Autodetección de puntos fríos/calientes: de forma automática se muestran en la termografía la temperatura más caliente y la más fría

- Función testo ScaleAssist: esta función ajusta automáticamente la escala de temperaturas y la paleta de colores de forma óptima con el fin de crear imágenes térmicas objetivamente comparables y sin errores, por ejemplo, del comportamiento térmico de un edificio

- Función testo ɛ-Assist: esta función calcula y ajusta automáticamente la emisividad y la temperatura reflejada para obtener una termografía totalmente correcta y precisa

- Función IFOV warner: mediante esta función, la cámara toma en cuenta la distancia hasta el objeto a medir y el tamaño del mismo y le indica si a esa

distancia se puede medir o no. Esta función es de gran ayuda puesto que la cámara le indica exactamente lo que puede medir y así evita errores en la medición

- Software IRSoft: software para PC, para el tratamiento y análisis posterior de las termografías

- Guardado en JPEG: puede configurar la cámara para guardar las imágenes en formato JPEG. Este formato le permite manejarlas de forma más ágil tras descargarlas al PC

El pedido incluye

• Cámara termográfica testo 868
• Cable USB
• Alimentador/cargador
• Batería de iones de litio
• 3 testo ε-Marker
• Manual de instrucciones
• Guía de inicio rápido
• Protocolo de calibración
• Maletín de transporte

ATENCIÓN: el software no se incluye en la entrega; para gestionar y analizar las termografías en el PC, es necesario bajarse mediante descarga gratuita el software profesional IRSoft desde este enlace

Software de PC (IRSoft) para todas las cámaras de imágenes térmicas (v4.6, EXE, 313.947 KB)

Puede descargar el software de PC IRSoft Versión 3.7 que permite evaluar fácilmente las imágenes infrarrojas. Para instalarlo, descargue la última versión de IRSoft en el PC e inicie el archivo. Si ya hay una versión anterior de IRSoft instalada en el PC, la versión existente se actualizará a la última versión. Para utilizar el software de PC, siga el manual de instrucciones de IRSoft.

Manual-de-instrucciones IRSoft (para todas las cámaras de imágenes térmicas) (PDF, 1.626 KB)

Instrucciones actualización de firmware (v1.0, PDF, 206.2 kB)

Aplicaciones

Resumen de las aplicaciones

• Mantenimiento preventivo
• Localización de fallos de construcción y garantía de la calidad de construcción
• Fácil revisión de calefacciones e instalaciones
• Localización de roturas en tuberías
• Localización de fugas en tejados planos

Mantenimiento preventivo

Ideal para el reconocimiento temprano de averías o defectos en instalaciones y máquinas: Determinación fiable de aumentos de la temperatura con una cámara termográfica.

• Detección rápida de estados de calentamiento críticos (llamados puntos calientes) durante el funcionamiento
• Prevención de daños costosos, tiempos de inactividad y peligros de incendio en instalaciones y máquinas

Mantenimiento eléctrico

• Comprobación de armarios de distribución, conexiones eléctricas, sistemas fotovoltaicos
• Valoración de los estados de calentamiento en instalaciones de tensión baja, media y alta

Mantenimiento mecánico

• Reconocimiento de desgaste en máquinas
• Comprobación de motores, cojinetes y ejes

Localización de fallos de construcción y garantía de la calidad de construcción

• Detección sin contacto de posibles fallos de construcción, comprobación de la calidad y ejecución de medidas constructivas mediante imágenes térmicas
• Comprobación de la estanqueidad de ventanas y puertas
• Detección de deficiencias de aislamiento y puentes térmicos en el revestimiento del edificio
• Detección y visualización de puntos con riesgo de formación de moho

Fácil revisión de calefacciones e instalaciones

• Revisión de instalaciones de calefacción, climatización y ventilación: Reconocimiento rápido y sencillo de irregularidades en la distribución de temperatura con una cámara termográfica
• Localización del recorrido de los bucles de calefacción en calefacciones de suelo radiante
• Comprobación de la presencia de escoria en radiadores
• Medición de la temperatura de alimentación y retorno

Localización de roturas en tuberías

• Determinación segura de la rotura en la tubería mediante la cámara termográfica sin dañar innecesariamente paredes o suelos
• Localización precisa de fugas en calefacciones de suelo radiante y otras tuberías inaccesibles, por ejemplo, debajo del revoque

Localización de fugas en tejados planos

• Detección de zonas húmedas en tejados: Las cámaras termográficas muestran las zonas en el tejado que presentan acumulaciones de humedad o daños en el aislamiento mediante las diferencias de temperatura (especialmente en tejados planos)
