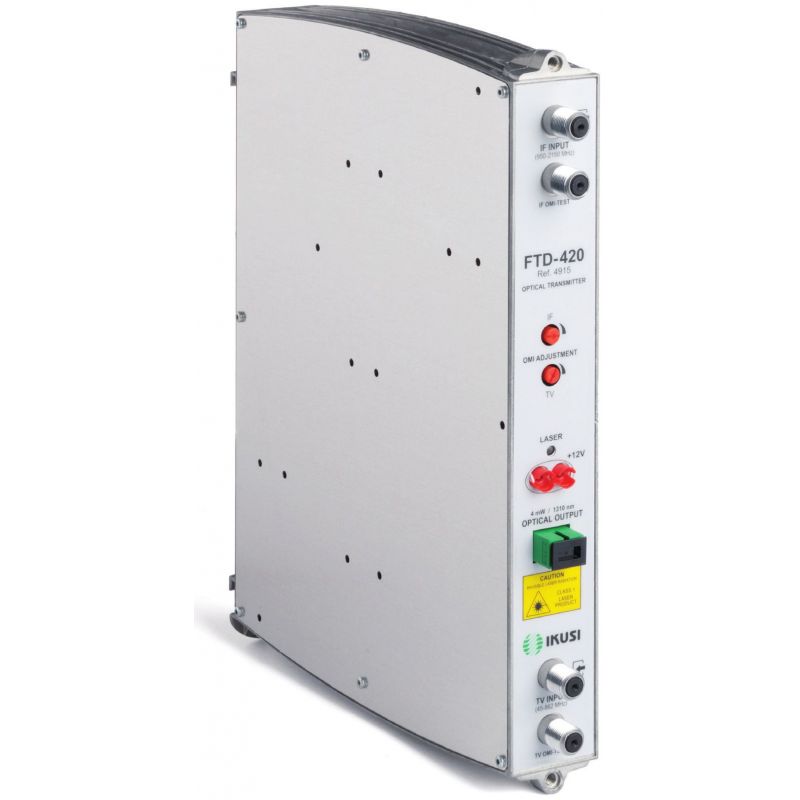

Ikusi FTD-420 Transmisor óptico de TV+FI-SAT
Módulo emisor óptico para estación ClassA de TV+FI-SAT (47-2150MHz)
1.028,50 €
Impuestos incluidos
Referencia
ikusi-4915
Marca
Ikusi
Ikusi FTD-420 Transmisor óptico de TV+FI-SAT
1.028,50 €
Módulo emisor óptico para estación ClassA de TV+FI-SAT (47-2150MHz)
Características
- 1 entrada TV 45-862 MHz
- 1 entrada FI 950-2150 MHz
- 1 salida óptica 1310 nm.
- Conexión de fibra óptica tipo monomodo.
- Solución para la distribución de señales analógicas y digitales TV terrestre y FI satélite en instalaciones colectivas extensas: barrios residenciales, centros comerciales, hoteles, hospitales.
- Láser ultralineal DFB (Distributed Feedback) de 4 mW, con control automático de potencia (APC). Totalmente compatible con los estándares PAL, SECAM, NTSC, FM, DVB-S, DVB-T, DVB-C y otros.
- Vías separadas TV y FI con elevada ganancia de amplifi cación RF. Ajustes independientes de OMI (Optical Modulation Index) para TV y FI.
- Alimentación +12 VDC desde un módulo CFP. Montaje en bases-soporte o soporte-rack de cabecera ClassA.
- Independientemente del nivel de entrada que metamos al transmisor óptico, siempre dentro del rango de entrada (72-87dbµV), tendremos una potencia óptica de 4mw (6dBm).
Especificaciones
| Modelo | FTD-420 | |
| Ref. | 4915 | |
| Potencia óptica de salida | mW | 4 (=6 dBm) |
| Entradas RF | 2: TV (45-862 MHz), FI (950-2150 MHz) | |
| Sección óptica | ||
| Longitud de onda | nm | 1310 (±20) |
| Intensidad relativa de ruido del láser (RIN) |
dB/Hz | < -150 |
| Pérdidas de retorno salida óptica | dB | > 50 |
| Conector de salida óptica | SC/APC 8º | |
| Sección RF | ||
| Nivel de entrada TV (para OMI 4%, 42 port. CENELEC) |
dBμV | 72 ― 87 |
| Nivel de entrada FI (para OMI 1,6%) |
dBμV | 72 ― 87 |
| Ondulación en banda | dB | ±0,75 (TV), ±1 (FI) |
| Ajuste nivel TV entrada láser OMI-TV | dB | -15 ― 0 |
| Ajuste nivel TV entrada láser OMI-FI | dB | -15 ― 0 |
| Test ajuste OMI-TV | Sí (lectura indirecta desde medida de nivel RF) | |
| Test ajuste OMI-FI | Sí (lectura indirecta desde medida de nivel RF) | |
| Impedancia de entrada | Ω | 75 |
| Pérdidas de retorno de entrada | dB | > 12 (TV), > 10 (FI) |
| General | ||
| Conectores entradas TV y FI | F | |
| Conectores puertas test OMI-TV y OMI-FI |
F | |
| Alimentación | +12 Vdc / 650 mA | |
| Conectores alimentación | hembrilla banana | |
| Dimensiones | mm | 230 x 195 x 32 |
