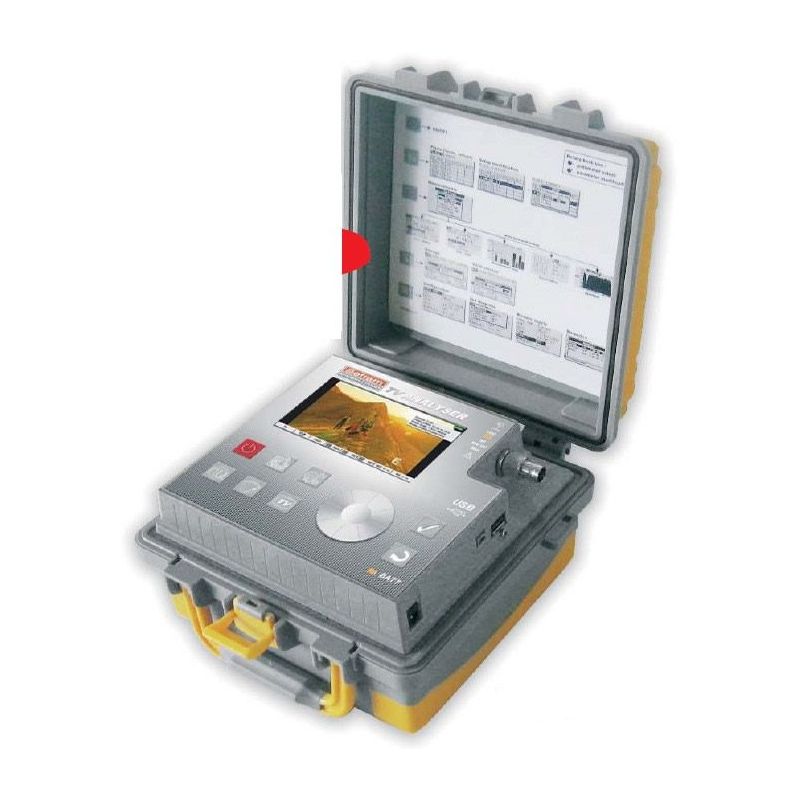

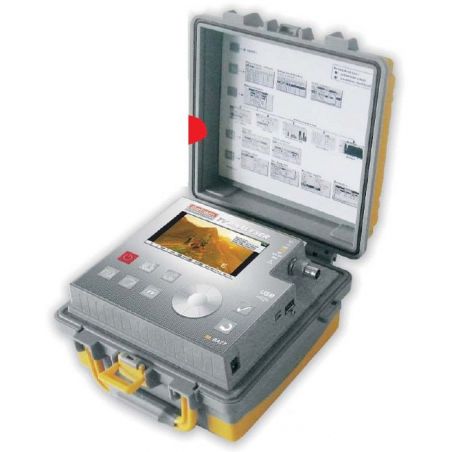

El compañero ideal para la Televisión Digital Terrestre. Programas SD y HD en pantalla. Con sólo 5 teclas en el panel frontal, se puede acceder directamente a todas las funciones. En el interior de la cubierta superior del equipo se ha añadiso una guía rápida de uso. La carcasa esta diseñada, para su uso en el exterior, con un plastico resistente a la humedad y a los golpes.

Características

• El medidor SEFRAM 7806 puede suministar las tensiones de 5V, 13V, 18V y 24V remotamente vía cable
• Todas las medidas DVB-T
• El medidor 7806 ofrece todas las mediciones en DVB-T (modulación COFDM). Usted podrá medir: BER, MER y paquetes perdidos.
• El compañero ideal para la Televisión Digital Terrestre
• Programas SD y HD en pantalla
• Pantalla color LCD con visualiación de programas MPEG2 y MPEG4
• El 7806 tiene una pantalla LCD TFT para visualizar todas las medidas y programas de TV libres.
• Todas las funciones necesarias disponibles para analizar las señales
• El 7806 incluye un analizador de espectros, diagrama de constelaciónen COFDM y ecos (Intervalo de guarda)

Interface USB

El 7806 incluye dos interfaces USB para actualizar y obtener el benecio de las actualizaciones de rmware gratuitas. Pueden ser utilizados para transferir datos a un ordenador y crear informes con las medidas realizadas.

Especificaciones

Frecuencia

• Rango 45-865 MHz
• Resolución 50kHz

Medidas

• Rango din ámico 20-120 dBμV
• Unidades dBμV, dBmV, dBm, V
• Precisión ±2dB ± 0.05dB/ °C
• Resolución 0,1dB
• Filtro medida 300kHz
• Estándares B, G, D, K, I, L, M, N, FM, DVB-T/H

Medidas digitales DVB-T/H

• Medidas tasa de error CEBR ( antes de la correción),
  VBER (después de la correctión),
  UNC/PER (perdida de paquetes)
• MER 0-35dB
• Ancho de banda 5, 6, 7 or 8 MHz
• Viterbi 1/2, 2/3, 3/4, 5/6, 7/8 (auto)
• Intervalo de Guarda 1/32, 1/16, 1/8, 1/4 (auto)
• Portadoras 2k / 8k (auto)
• Estándar EN 301-701

Analizador de espectros

• Velocidad de barrido Típico 150m, 400 puntos
• Filtro 1 MHz
• Atenuador Automático (0 a 60 dB, en pasos de 10dB)
• Dinámico (pantalla) 60 dB (10 dB/div)
• Span 0, 5, 10, 20, 50, 100, 200, 500MHz y span completo

Mapa de medidas

• Capacidad Desplazamiento máximo de 50 programas.
• Pantalla texte

Diagrama de constelación

• Pantalla visualización gráca, 16QAM/64QAM/QPSK

Memoria

• Datos mapa de frecuencias, medidas, espectro, diagramas de constelación, ecos
• Capacidad Máx. 1000 archivos

Entrada / salida

• Interface USB A y USB mini B
• Entrada fuente alimentación 15V / 1A con jack 5.5mm

Alimentación remota

• Voltaje 5/13/18/24V, 500 mA max (300mA max. para 24V)

Entrada RF

• Conector 75 ohmios (tipo F o tipo BNC con adaptadores suministrados)
• Máximo voltaje de entrada 80 V DC, 80 Vrms./50Hz

Decodificación audio y vídeo

• Audio Sonido TV digital: AAC, HE-AAC, Dolby Digital, Dolby Digital Plus
• Video Programas de TV digital: MPEG2, MPEG4 576i, 720p, 1080i FTA

Especificaciones generales

• Pantalla TFT color LCD de 4.3 pulgadas (16:9), con retroiluminación
• Fuente de alimentación Adaptador 100-240V, 15V DC / 1A de salida
• Batería (no extraíble) Ion de litio, 10.8V/2.25Ah (tiempo de vida 200 de carga/descarga)
• Autonomía 2 horas 15m (típico) con imagen de TV de alta definición y alimentación remota
• Tiempo de carga Carga completa de la batería en 2h15 (instrumento apagado)
• Temperatura de trabajo -5 ºC a 45ºC
• Temperatura de almacenaje - 10ºC a 60ºC
• EMC y seguridad EN-61010-1, EN61326-A1 y A2, EN55022 (B)
• Dimensiones 200 x 190 x 100 mm
• Peso 1,5kg

Incluye

• cargador / adaptador
• manual de usuario en CD-ROM
• adaptadores F / BNC y F / F

Accesorios opcionales: Cable USB (A y mini B): P/N. 978551100
Adaptador mechero vehículo: P/N 978361000
Adaptador F/F: P/N 213200015
