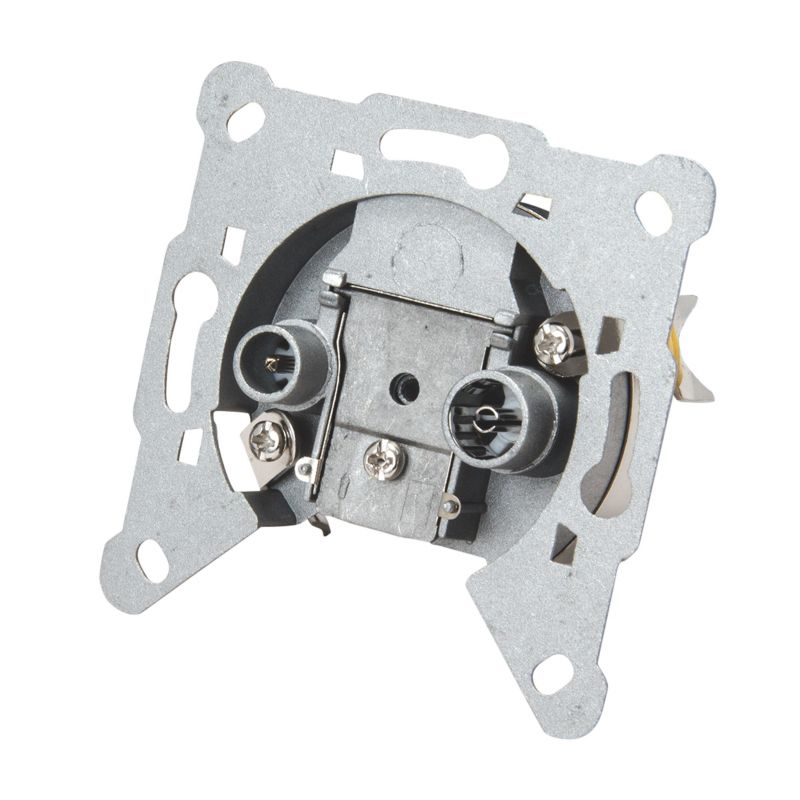

Triax FS 01 Toma final 5-1000 MHz
Toma final de Radio/TV para instalaciones MATV o instalaciones individuales. Rango de frecuencias de 5 a 1000 MHz. Los zócalos TRIAX TOU se construyen a partir de un marco de aluminio, los conectores IEC cumplen con DIN 45325 e IEC 169. Los zócalos están incrustados en un orificio (olla) de Ø60 mm de diámetro o montados montado en la pared utilizando un soporte TOU.
8,12 €
Impuestos incluidos
Referencia
triax-306191
Marca
Triax
Triax FS 01 Toma final 5-1000 MHz
8,12 €
Toma final de Radio/TV para instalaciones MATV o instalaciones individuales.
Rango de frecuencias de 5 a 1000 MHz. Los zócalos TRIAX TOU se construyen a partir de un marco de aluminio, los conectores IEC cumplen con DIN 45325 e IEC 169. Los zócalos están incrustados en un orificio (olla) de Ø60 mm de diámetro o montados montado en la pared utilizando un soporte TOU.
Especificaciones
| INFORMACIÓN DEL PEDIDO | |
|---|---|
| Número EAN | 5702663061910 |
| BLINDAJE | |
| Factor de protección @ 30-300 MHz | ≥ 85.0 dB |
| Factor de protección @ 300-470 MHz | ≥ 80.0 dB |
| Factor de protección @ 470-1000 MHz | ≥ 75.0 dB |
| CARACTERÍSTICAS | |
| Tipo | FS |
| Outlet Type | Terminated |
| RANGO DE FRECUENCIA | |
| Rango Frecuencia IN-OUT | 5...1000 MHz |
| Rango Frecuencia FM | 87...108 MHz |
| Rango Frecuencia TV | 5...68 / 118...1000 MHz |
| PÉRDIDA | |
| Pérdida de paso IN-FM | 1.0 dB |
| Pérdida de paso IN-TV | 0.7 ±1.0 dB |
| AISLAMIENTO | |
| Aislamiento salida TV/RF | 30 (-1,5dB) dB |
| Aislamiento TV-FM | >10.0 dB |
| PÉRDIDA DE RETORNO | |
| Pérdida de retorno IN | > 14.0 (@ 40 MHz -1.5/Oct.) dB |
| Pérdida de retorno FM | > 10 dB |
| Pérdida de retorno TV | > 14.0 (@ 40 MHz -1.5/Oct.) dB |
| DATOS ELÉCTRICOS | |
| Impedancia | 75 Ω |
| OPERACIONAL | |
| Eficiencia de blindaje | EN50083-2 (Class A) |
| Rango de temperatura de trabajo | -25...+55 °C |
| Temperatura - almacenaje | -25...+55 °C |
| MTBF (tiempo medio entre fallos) | >1.000.000 horas |
| CONECTORES | |
| Conector FM | IEC-hembra |
| Conector TV | IEC-macho |
| Conector RF | IEC-hembra |
| Adaptable Cable Diameters - Inner Conductor | 0.58...1.15 |
| Adaptable Cable Diameters - F-female | 0.6...1.13 |
| Adaptable Cable Diameters - Outer Conductor | 3.7...5.8 |
| Adaptable Cable Diameters- Jacket | 4.5...7.2 |
| MECÁNICO | |
| Diseño | Tma Final |
| Tensile Strength - Inner Conductor 1 (Ø) | > 25 @ 0.75mm N/mm2 |
| Tensile Strength - Inner Conductor 2 (Ø) | > 50 @ 1.13mm N/mm2 |
| Material | Carcasa de zinc |
| Dimensions product HxDxW | 70.6 x 70.6 x 21.9 mm |
| Cant. embalaje | 10 |
| Altura Embalaje | 0,035 m |
| Anchura Embalaje | 0,071 m |
| Profundidad Embalaje | 0,071 m |
| Peso Neto | 0,096 kg |
| Peso Tara | 0,009 kg |
| Peso Total | 0,105 kg |
