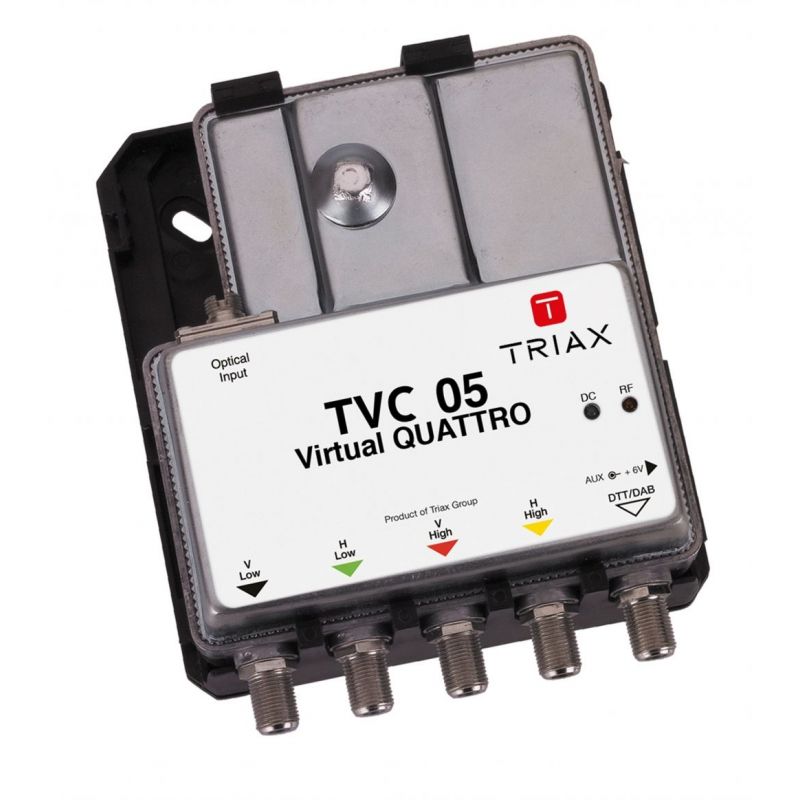

Triax TVC 05 Conversor optico QUAD FI+TERR
CAG óptico para un nivel de salida constante para un nivel de entrada entre 0 dBm y -15 dBm. Receptor óptico 1 entrada óptica FC/PC y 4 salidas FI+Terr independientes. QUAD, para cuatro usuarios independientes.
356,95 €
Impuestos incluidos
Referencia
triax-307627
Marca
Triax
Triax TVC 05 Conversor optico QUAD FI+TERR
356,95 €
Para opto LNB e IRS 1. Los receptores ópticos virtuales son convertidores óptico-coaxiales que convierten señales ópticas apiladas de frecuencia de una unidad de sidecar Opto-LNB TOL o TOU 232-Kit (IRS 1) en una única señal coaxial universal heredada. Los convertidores también proporcionan una señal coaxial DTT / DAB / FM diplexed en cada salida cuando se inserta en el transmisor óptico TOU 232 SA.
- Construido en AGC que permite un amplio rango dinámico de las señales ópticas en la entrada de fibra con menos desviación del nivel de salida RF y la calidad de la señal.
- Dos indicadores LED muestran el estado operativo.
- Fácil montaje a través de una placa base de pared.
- Alimentación a través de las salidas de RF de los receptores SAT
- Fuente de alimentación externa opcional para funcionamiento continuo disponible.
- Cubierto con una cabina de plástico blanco
- Receptor óptico de 1 entrada óptica FC/PC y 4 salidas FI+Terr independientes.
- Tipo QUAD, para cuatro usuarios independientes.
- CAG óptico para un nivel de salida constante para un nivel de entrada entre 0 dBm y -15 dBm.
- Longitud de ondas de 1100 a 1650 nm
- Nivel de salida SAT: 70 dBμV
- Nivel de salida Terr: 68 dBμV
- En caso de tener solamente señal terrestre, es necesario alimentar el TVC 05 con fuente de alimentación externa TPS 323
Specs
| TVC 05 | |
| Input parameters | |
| RF frequency range, vertical polarities | 3.4 - 5.450 GHz |
| RF frequency range, horizontal polarities | 0.950 - 3.0 GHz |
| Optical | |
| Optical RLR (min.) | 20 dB |
| Optical power, small PON setting (min.) | - 13.0dBm |
| Optical power, small PON setting (max.) | 0.0dBm |
| Optical power, large PON setting (min.) | - 18.0dBm |
| Optical power, large PON setting (max.) | - 14.0dBm |
| Aggregate equivalent RF power (min.) | - 60dBm |
| Aggregate equivalent RF power (max.) | - 20dBm |
| Nominal satellite transponder levels (min.) | - 80dBm |
| Nominal satellite transponder levels (max.) | -40dBm |
| Satellite transponders | 120 |
| RF frequency range | |
| Vertical low band (converted from 0.95 to 1.95 GHz) | 950-1950MHz |
| Vertical high band (converted from 1.95 to 3.0 GHz) | 1100-2150MHz |
| Horisontal low band (converted from 3.4 to 4.4 GHz) | 950-1950MHz |
| Horisontal high band (converted from 4.4 to 5.45 GHz) | 1100-2150MHz |
| Return loss (min.) | 10 dB |
| Gain ripple across band (max.) | 4.0 dB |
| Gain ripple across 30MHz (max.) | 1.0 dB |
| Nominal output level (per. transponder) | - 65 (min.) ... -25 (max.)dBm |
| OIP3 (min.) | + 10dBm |
| Isolation (unwanted path to selected path) | 30 dB |
| In band spurious power (min.) | - 25dBc |
| Out of band spurious power (max.) | - 60dBm |
| LO power (max.) | - 60dBm |
| Integrated phase noise (integrated from 1kHz to 13MHz) | 4°RMS |
| Output frequency stability/accuracy (max.) | 320kHz |
| Switching output | |
| Passive optic network size switch (levels of splitting) | STD/SML |
| Passive optic network size switch (SML position) | > -14dBm |
| Passive optic network size switch (STD position) | < -14dBm |
| Power | |
| Power consumption (@ 12 VDC) | < 300mA |
| Power supply | External PSU |
| Power input (Plug to optionally supply converter externally) | + 20V/DC |
| Connections | |
| Input connector | FC/PC |
| Output connectors | 4 x F-female type |
| Enviroment - dimensions | |
| Weight | 0.550kg |
| Width | 145 |
| Height | 155 |
| Depth | 30 |
CAG óptico para un nivel de salida constante para un nivel de entrada entre 0 dBm y -15 dBm. Receptor óptico 1 entrada óptica FC/PC y 4 salidas FI+Terr independientes. QUAD, para cuatro usuarios independientes.
