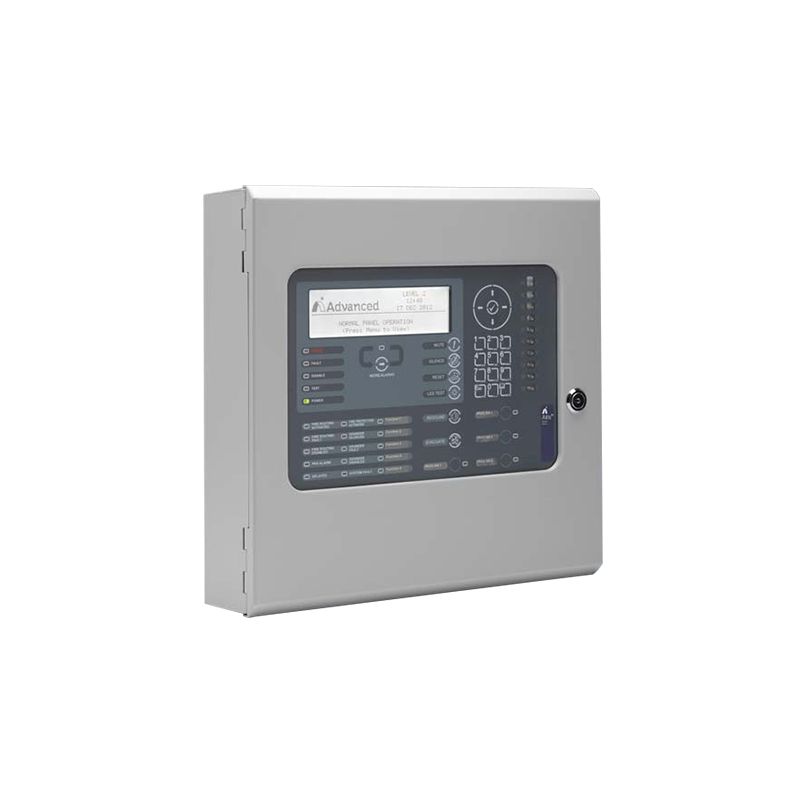

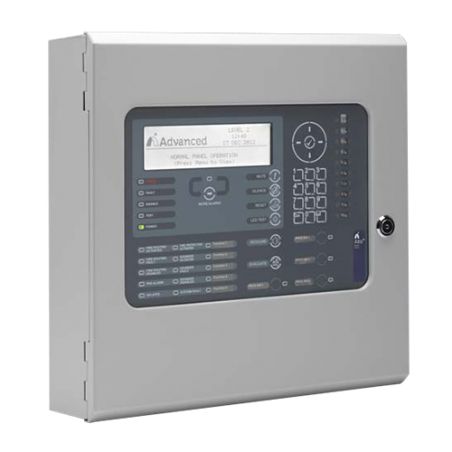

Advanced ADV-ESMX-5101V - Central analógica Advanced de 1 lazo, Hasta 240…

Central analógica Advanced de 1 lazo - Hasta 240 dispositivos por lazo - Protocolo Argus (compatible con Hochiki y Apollo) - Pantalla LCD personalizable - Certificados EN54-2, EN54-4, EN54-13 y Parte 2 y 4 por FM Approvals

950,00 €

Impuestos incluidos

Referencia ADV-ESMX-5101V

Marca Advanced

Advanced ADV-ESMX-5101V - Central analógica Advanced de 1 lazo, Hasta 240…

950,00 €

Descripción
Detalles del producto

Advanced
Central de 1 lazo no ampliable
Posibilidad de expansión a través de tarjeta de red Ad-net (entre centrales y controlodares)
Multiprotocolo compatible con Argus Vega, Apollo, Hochiki y Nittan Evolution (Argus Vega preinstaldo, el resto de protocolos requieren actualizacion de firmware)
Hasta 240 dispositivos por lazo
Auto-direccionamiento de dispositivos
Red Ad-Net peer-to-peer capaz de manejar hasta 2000 zonas
Botones de funcion programables
2 salidas de sirena
Puertos de comunicaciones USB y RS232
20 LED de zona programables
Interfaz de usuario LCD gráfico y soporte para hasta 200 zonas de incendio por defecto, permitiendo el cumplimiento total de la norma EN54.
Compatible con modulo IP (instalado en red, 1 solo modulo para todo el sistema)
Terminales extraíbles para extracción en caliente
Placa principal de rapida extracción. Desmontaje facil de PCB de la carcasa
Posibilidad de montage en rack
Logo en LCD personalizable
Multi lenguaje
Certificado EN 54-2:1997, EN 54-4:1997 y EN 54-13:2005 Certificado en EN54 Parts 2 y 4 by FM Approvals

Caracteristicas

Central analógica Advanced de 1 lazo
Hasta 240 dispositivos por lazo
Protocolo Argus (compatible con Hochiki y Apollo)
Pantalla LCD personalizable
Certificados EN54-2, EN54-4, EN54-13 y Parte 2 y 4 por FM Approvals

Especificaciones

Marca	Advanced
Tecnología de base	Procesadores duales basados en flash con reloj en tiempo real, diagnóstico, lenguajes programables y conjuntos de caracteres
Display	Pantalla LCD retroiluminada blanca de 240 x 64.
Indicadores LED	22 rojos (1 x fuego, 1 x más alarmas, 20 x zonal programable), 1 verde (alimentación), 13 ámbar y 12 bicolor (falla y sistema)
Controles	Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables
Protocolos	Argus Vega (preinstalado), Apollo (XP95 / Discovery), Hochiki ESP y Nittan Evolution
Numero de zonas	2000 (200 por panel)
Numero de lazos	1
Dispositivos por lazo	240 en protocolo Argus Vega (preinstalado), en los demas depende del protocolo
Lazo	500mA
Salidas de sirena en placa	2 x 1 Amp programable
Salidas de Rele en placa	2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expandible a 4
Salida auxiliar	24V 500mA
Entradas programables	1 x entrada supervisada programable en placa
Entradas programables de interruptor de llave	1 x Entrada libre de tension (standard enc.), 8 x entradas (M, L, D enc.)
Corriente de salida total disponible	3A máximo disponible para corriente de lazo + salidas de sirena + alimentación auxiliar
Alimentacion principal	200 - 240v 47-63 Hz AC (+10%, -15% de tolerancia) 1.0A Max
Corriente del cargador	1A con compensacion de temperatura
Interfac puerto serie	1 x En placa, conexion para PC RS232 , modem, IP, o impresora portatil
Interfaz USB	1 x USB Tipo B para conexion de PC
Programacion	Teclado y LCD (incorporados) o PC con software de Windows
Buffer de eventos	5000 para eventos y diagnóstico + 500 incendios
Redes	Tarjeta de red opcional (ADV-MXP-503 - estándar, o ADV-MXP-509 - tolerante a fallos)
Impresora (opcional)	En placa (sólo en las cajas M, L, D)
Caja / Color	Acero IP30 / RAL7035
Opciones de metalistería	Bisel de empotrar, caja para batería, Cajas para utilidades especiales, Cajas de terminación y Perfil de montaje en rack
Dimensiones (H x W x D mm)	Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Entrada de cable (20mm knockouts)	Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Capacidad de las baterias (Min - Max)	Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah

Contenido del paquete

Cables de bateria
Resistencias de supervision
Fusibles
Llaves de acceso
Bridas de sujeccion

Ficha técnica

Indicaciones LED: 22 rojos (1 x fuego, 1 x más alarmas, 20 x zonal programable), 1 verde (alimentación), 13 ámbar y 12 bicolor (falla y sistema)
Dimensiones: Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Número de Zonas: 2000 (200 por panel)
Visualización: Pantalla LCD retroiluminada blanca de 240 x 64.
Protocolos: Argus Vega (preinstalado), Apollo (XP95 / Discovery), Hochiki ESP y Nittan Evolution
Tecnología de base: Procesadores duales basados en flash con reloj en tiempo real, diagnóstico, lenguajes programables y conjuntos de caracteres
Procesadores duales basados en flash con reloj en tiempo real, diagnóstico, lenguajes programables y conjuntos de caracteres
Indicadores LED: 22 rojos (1 x fuego, 1 x más alarmas, 20 x zonal programable), 1 verde (alimentación), 13 ámbar y 12 bicolor (falla y sistema)
Controles: Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables
Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables
Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables
Numero de lazos: 1
1
Dispositivos por lazo: 240 en protocolo Argus Vega (preinstalado), en los demas depende del protocolo
240 en protocolo Argus Vega (preinstalado), en los demas depende del protocolo
Lazo: 500mA
500mA
Salidas de sirena en placa: 2 x 1 Amp programable
2 x 1 Amp programable
Salidas de Rele en placa: 2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expandible a 4
2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expandible a 4
Salida auxiliar: 24V 500mA
24V 500mA
Entradas programables: 1 x entrada supervisada programable en placa
1 x entrada supervisada programable en placa
Entradas programables de interruptor de llave: 1 x Entrada libre de tension (standard enc.), 8 x entradas (M, L, D enc.)
1 x Entrada libre de tension (standard enc.), 8 x entradas (M, L, D enc.)
Corriente de salida total disponible: 3A máximo disponible para corriente de lazo + salidas de sirena + alimentación auxiliar
3A máximo disponible para corriente de lazo + salidas de sirena + alimentación auxiliar
Alimentacion principal: 200 - 240v 47-63 Hz AC (+10%, -15% de tolerancia) 1.0A Max
200 - 240v 47-63 Hz AC (+10%, -15% de tolerancia) 1.0A Max
Corriente del cargador: 1A con compensacion de temperatura
1A con compensacion de temperatura
Interfac puerto serie: 1 x En placa, conexion para PC RS232, modem, IP, o impresora portatil
1 x En placa, conexion para PC RS232, modem, IP, o impresora portatil
Interfaz USB: 1 x USB Tipo B para conexion de PC
1 x USB Tipo B para conexion de PC
Programacion: Teclado y LCD (incorporados) o PC con software de Windows
Teclado y LCD (incorporados) o PC con software de Windows
Buffer de eventos: 5000 para eventos y diagnóstico + 500 incendios
5000 para eventos y diagnóstico + 500 incendios
Redes: Tarjeta de red opcional (ADV-MXP-503 - estándar, o ADV-MXP-509 - tolerante a fallos)
Tarjeta de red opcional (ADV-MXP-503 - estándar, o ADV-MXP-509 - tolerante a fallos)
Impresora (opcional): En placa (sólo en las cajas M, L, D)
En placa (sólo en las cajas M, L, D)
Caja / Color: Acero IP30 / RAL7035
Acero IP30 / RAL7035
Opciones de metalistería: Bisel de empotrar, caja para batería, Cajas para utilidades especiales, Cajas de terminación y Perfil de montaje en rack
Bisel de empotrar, caja para batería, Cajas para utilidades especiales, Cajas de terminación y Perfil de montaje en rack
Dimensiones (H x W x D mm): Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Entrada de cable (20mm knockouts): Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Capacidad de las baterias (Min - Max): Estándar: 24V 4Ah - 24V 7Ah Media: 24V 4Ah - 24V 12Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah
