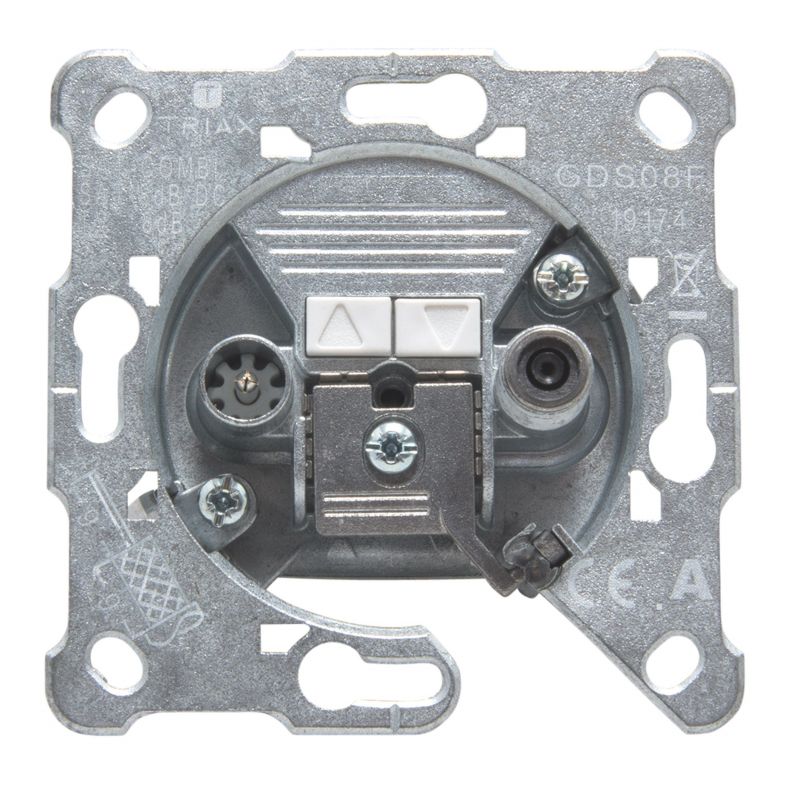

Toma separadora 8dB Triax GDS (5 a 2400 MHz en ambas entradas). Con paso de corriente
Step-in de 2 sorties pour une utilisation dans des installations multi-switch, des solutions single-cable et des installations SAT individuelles. Ils sont utilisés dans la distribution de signaux jusqu'à 2400 MHz.
10,45 €
TTC
Référence
triax-306231
Marque
Triax
Toma separadora 8dB Triax GDS (5 a 2400 MHz en ambas entradas). Con paso de corriente
10,45 €
Step-in de 2 sorties pour une utilisation dans des installations multi-switch, des solutions single-cable et des installations SAT individuelles.
Caractéristiques
- Atténuation de distribution extrêmement faible grâce au diviseur sélectif de bande de fréquences grâce à l'utilisation de filtres.
- Atténuation de dérivation de 8dB
- Prises pour SAT FI (connecteur F) et radio / télévision (connecteur IEC)
- Passage actuel à travers la sortie SAT FI
- Prendre le dernier type
Spécifications
| ORDER INFORMATION | |
|---|---|
| EAN Number | 5702663062313 |
| SHIELDING | |
| Shielding @ 30-300 MHz | ≥ 85.0 dB |
| Shielding @ 300-470 MHz | ≥ 80.0 dB |
| Shielding @ 470-1000 MHz | ≥ 75.0 dB |
| Shielding @ 1000...2400 MHz | ≥ 55.0 dB |
| CHARACTERISTICS | |
| Outlet Type | Loop through |
| FREQUENCY | |
| Frequency Range TV | 5...862 MHz |
| Frequency Range SAT | 950...2150 (2400) MHz |
| LOSS | |
| Through Loss IN-OUT | 2.4 ±0.4 dB |
| Through Loss IN-TV | 8.0 dB |
| Through Loss IN-SAT | 8.0 dB |
| ISOLATION | |
| Isolation OUT-TV | 30.0 dB |
| Isolation OUT-SAT | 20.0 dB |
| Isolation TV-SAT | 20.0 dB |
| RETURN LOSS | |
| Return Loss IN | 13.0 dB |
| Return Loss OUT | 14.0 dB |
| Return Loss TV | 12.0 dB |
| Return Loss SAT | 12.0 dB |
| ELECTRICAL | |
| Impedance | 75 Ω |
| OPERATIONAL | |
| Certification | EN 50 083-1, EN 50 083-2, EN 50 083-4 |
| Screening Efficiency | EN50083-2 (Class A) |
| DC Passthrough IN-OUT | Yes (max. 24VDC / 0.5A) |
| DC Passthrough SAT | Yes (max. 24VDC / 0.5A) |
| Operating temperature range | -25...+55 °C |
| Temperature - storage | -25...+55 °C |
| Temperature - shipping | -40...+70 °C |
| MTBF (mean time between failures) | >1.000.000 hours |
| CONNECTORS | |
| Connector type data | F-female (IEC 60 169-24) |
| Connector IN-OUT | Spring Clamp Termination |
| Connector TV | IEC-male |
| Connector SAT | F-female |
| Adaptable Cable Diameters - Inner Conductor | 0.58...1.15 mm |
| Adaptable Cable Diameters - F-female | 0.6...1.13 mm |
| Adaptable Cable Diameters - Outer Conductor | 3.7...5.8 mm |
| Adaptable Cable Diameters- Jacket | 4.5...7.2 mm |
| MECHANICAL | |
| Tensile Strength - Inner Conductor 1 (Ø) | > 25 @ 0.75mm N/mm2 |
| Tensile Strength - Inner Conductor 2 (Ø) | > 50 @ 1.13mm N/mm2 |
| Plug-in Strength - with ø 1,1 | 25 N |
| Dimensions product (H x D x W) | 70.6 x 70.6 x 21.9 mm |
| Packaging Height | 0.045 m |
| Packaging Width | 0.071 m |
| Packaging Depth | 0.071 m |
| Net Weight | 0.102 kg |
| Tara Weight | 0.009 kg |
| Total Weight | 0.111 kg |
| Remarks | Conceived specially for SAT IF systems with optional DVB-T operation. |
