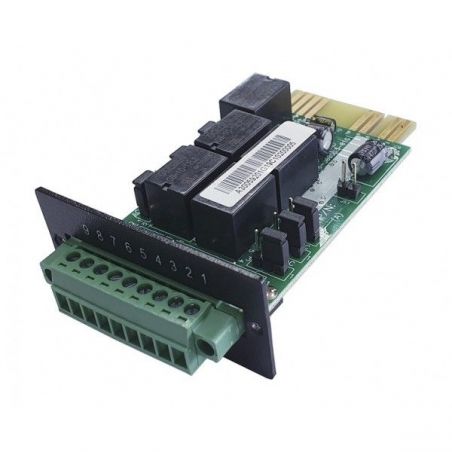

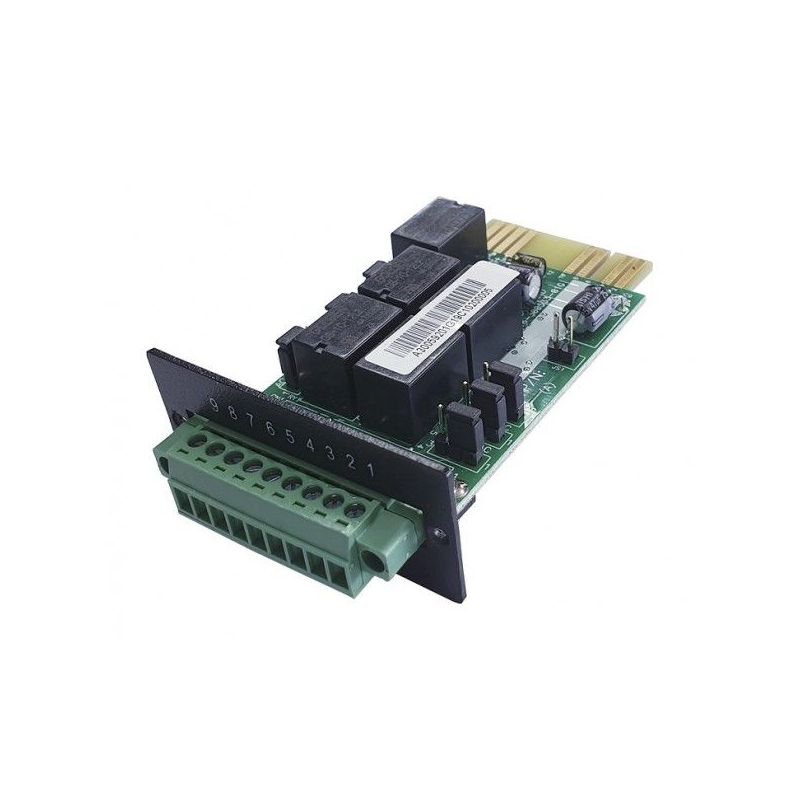

La carte de communication AS400 fournit des signaux via les contacts du connecteur DB9 pour la surveillance à distance de l'onduleur. Pour répondre aux différentes exigences des applications, la carte AS400 est capable de sélectionner l'état du signal (ouvert ou fermé) en configurant les cavaliers de la carte.

Affectation des broches

• PIN 1 UPS FAILURE
• PIN 2 UPS ALARME SONORE
• PIN3 GND
• ENTREE MARCHE / ARRÊT PIN 4
• RELAIS PIN 5
• PIN 6 BYPASS ACTIF
• PIN 7 LOW BATTERY
• PIN 9 SANS UTILISATION

Description des fonctions des cavaliers

• JP 1 ALARM UPS: PIN 2
• JP 2 UPS ON: PIN 5
• JP 3 BYPASS: PIN 6
• BATTERIE FAIBLE JP 4: PIN 7
• JP 5 NON UTILISÉ: PIN 9
• JP 6 UPS FAILURE: PIN 1

La garantie

• 1 an in situ
