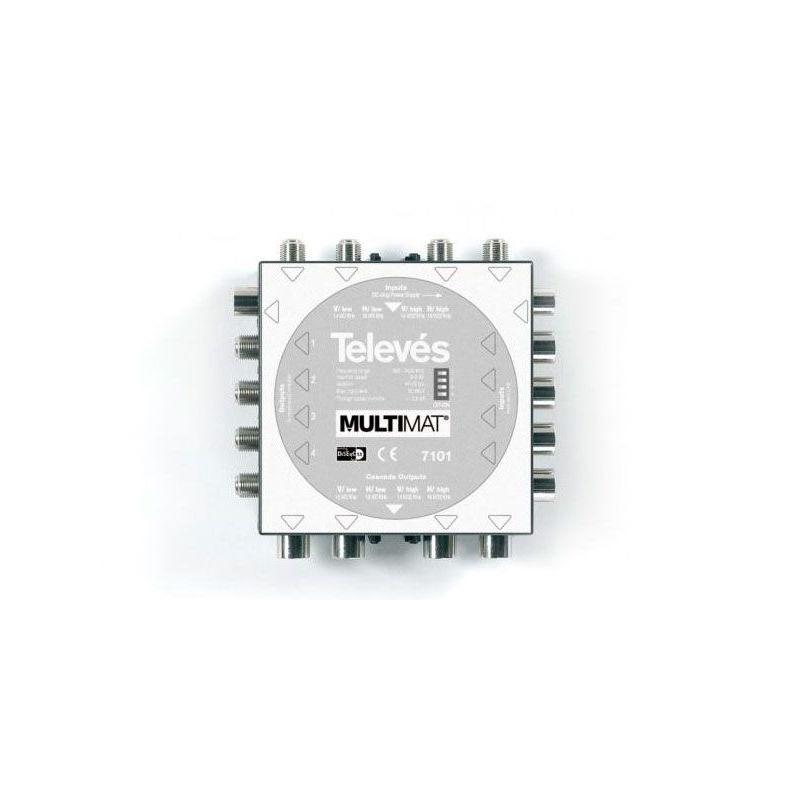

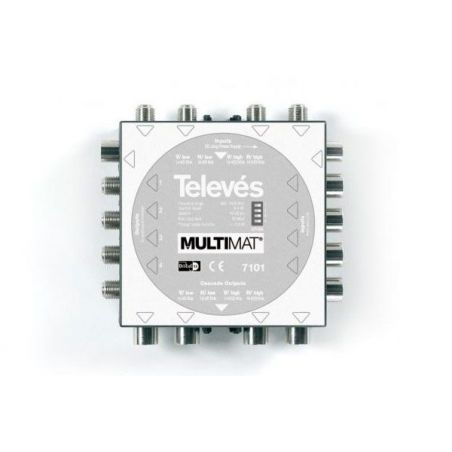

Système basé sur un multiswitch qui peut expadirse horizontalement pour distribuer jusqu'à quatre satellites et verticalement pour servir le nombre requis d'utilisateurs. Valable pour étoiles ou cascade distributions.

Commandes DiSEqC

Pour évoluer horizontal, permet une plus grande nombre d'entrées utilisateurs de satellites, qui doivent avoir des récepteurs compatibles avec DiSEqC 1.0 ou plus pour accéder à la FI 16 entrées que le système peut prendre en charge.

Chaque commutateur a intégré des circuits DiSEqC qui ne sont activés si vous vous connectez plus d'un interrupteur à l'horizontale. Le câble de connexion permet commutateurs Multimat de communiquer les uns avec les autres de façon bidirectionnelle, en supposant que chaque direction respective DiSEqC (A, B, C et D) en fonction de leur position dans la ligne, A étant la départ le plus proche.

Système basé sur un multiswitch qui peut expadirse horizontalement pour distribuer jusqu'à quatre satellites et verticalement pour servir le nombre requis d'utilisateurs. Valable pour étoiles ou cascade distributions.

Commandes DiSEqC

Pour évoluer horizontal, permet une plus grande nombre d'entrées utilisateurs de satellites, qui doivent avoir des récepteurs compatibles avec DiSEqC 1.0 ou plus pour accéder à la FI 16 entrées que le système peut prendre en charge.

Chaque commutateur a intégré des circuits DiSEqC qui ne sont activés si vous vous connectez plus d'un interrupteur à l'horizontale. Le câble de connexion permet commutateurs Multimat de communiquer les uns avec les autres de façon bidirectionnelle, en supposant que chaque direction respective DiSEqC (A, B, C et D) en fonction de leur position dans la ligne, A étant la départ le plus proche.







Référence

Specs

			7101
Nbre d’ entrées (BIS-SAT)			4
Nbre de sorties pour...	récepteurs	nbre	4
	cascade		4
	extension		4
Bande passante		MHz	950...2200
Pertes d’insertion vers ....	récepteurs	dB	<6
	cascade		<2
	extension		<1
Isolation	entre entrées		40
	bandes Haute-Basse		40
Pertes de retour			8
Niveau d’ entrée (max.)		dBμV	92
Niveau de sortie / récepteur (max.)			89
Consommation DC / récepteur (max.)		mA	65
Passage de courant DC (max.)			1200
Tension de Commutation V/H		Vdc	12,5
Sélection de Bande Haute		KHz	22
Selection d’entrées pour extension		DiSEqC	2,1
Nbre d’unités pour extension max.		nbre	4
Nbre d’entrées max.			16
Mode d’ alimentation du LNB			externe
Tension d’ alimentation		Vdc/mA	18/1200
			13/300
Dimensions (Lrg x H x Pr)		mm	115×115×33
