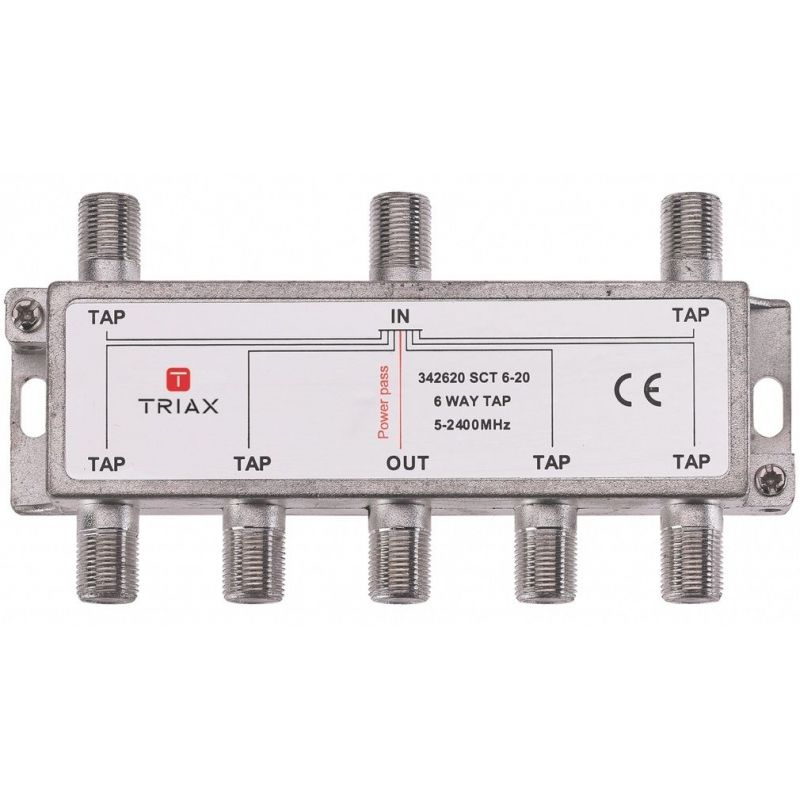

Triax SCT 6-20 Dérivation 6 sorties, atténuation 20 dB

Dérivateur de 6 directions de 20dB de atténuation, 5-2400 MHz, avec connecteurs F, idéal pour les réseaux de distribution SAT-BIS et MATV.

10,29 €
TTC
Référence triax-342166
Marque Triax
Quantité
Disponible dès maintenant

Free shipping
Triax SCT 6-20 Dérivateur de 6 directions 20dB. Triax 342620

Triax SCT 6-20 Dérivation 6 sorties, atténuation 20 dB

10,29 €

SCT 6-20 - Robinet 6 voies

Prise coaxiale TRIAX idéale pour les réseaux de distribution SAT-IF et MATV.

Caractéristiques principales

  • Gamme de fréquences 5-2400 MHz
  • Passage CC via la ligne principale IN-OUT
  • Protection élevée contre le bruit d'entrée comme rayonné par le mobile LTE
  • Boîtier en étain moulé sous pression de haute qualité (Sn) recouvert d'une plaque de fond de blindage de soudure
  • Bornes de mise à la terre
  • Anciennement triax-342620

Caractéristiques

Numéro EAN 5702663421660

GAMME DE FRÉQUENCES

Gamme de fréquences 5...2400MHz

OPÉRATIONNEL

Application SAT-IF, MATV 2,4 Ghz + DC (entrée <-> sortie)
Efficacité du dépistage EN50083-2 (Classe A)
DC Passthrough IN-OUT max. 1A/30V
Attestation EN 50581:2012 (RoHS II)
Environnement Intérieur
Température - fonctionnement -30…+60 °C

PERTE

Perte de prise (en prise) 5-40 MHz 20,0 dB
Perte de prise (en prise) 40-1000 MHz 20,5 dB
Perte de prise (en prise) 1000-2150 MHz 23,5 dB
Perte de prise (en prise) 2150-2400 MHz 23,5 dB
Perte d'insertion (entrée-sortie) 5-40 Mhz 2,5 dB
Perte d'insertion (entrée-sortie) 40-1000 Mhz 2,8 dB
Perte d'insertion (entrée-sortie) 1000-2150 MHz 4,5 dB
Perte d'insertion (entrée-sortie) 2150-2400 Mhz 5,5 dB

ISOLATION

Isolement (tap-tap) 5-40 MHz 20 dB
Isolement (sortie) 5-40 MHz 30 dB
Isolement (tap-tap) 40-1000 MHz 21 dB
Isolement (sortie) 40-1000 MHz 22 dB
Isolement (tap-tap) 1000-2150 MHz 16 dB
Isolement (sortie) 1000-2150 MHz 22 dB
Isolement (tap-tap) 2150-2400 MHz 20 dB
Isolement (sortie) 2150-2400 MHz 20 dB

PERTE DE RETOUR

Perte de retour (entrée-sortie) 5-40 MHz 10,0 dB
Perte de retour (prise) 5-40 MHz 10,0 dB
Perte de retour (entrée-sortie) 40-1000 MHz 12,0 dB
Perte de retour (prise) 40-1000 MHz 12,0 dB
Perte de retour (entrée-sortie) 1000-2150 MHz 9,0 dB
Perte de retour (prise) 1000-2150 MHz 9,0 dB
Perte de retour (entrée-sortie) 2150-2400 MHz 8,0 dB
Perte de retour (prise) 2150-2400 MHz 8,0 dB

CONNECTEURS

Nombre d'entrées 1
Nombre de sorties 1
Nombre de robinets 6
Type de connecteur F-femelle (IEC 61 169-24)

MÉCANIQUE

Matériau principal Zinc moulé sous pression/Sn plaqué
Emballage Poly-sac
QTÉ d'emballage 1
Hauteur du produit 17,5 mm
Largeur du produit 58,3 mm
Profondeur du produit 118 mm
Hauteur d'emballage 0,120 m
Largeur d'emballage 0,060 m
Profondeur d'emballage 0,020 m
Volume d'emballage 0,000 m3
Poids net 0,132 kg
Poids Tara 0,001 kg
Poids total 0,133 kg

ÉLECTRIQUE

Impédance 75

BLINDAGE

Efficacité de blindage VHF/UHF >85 dB
