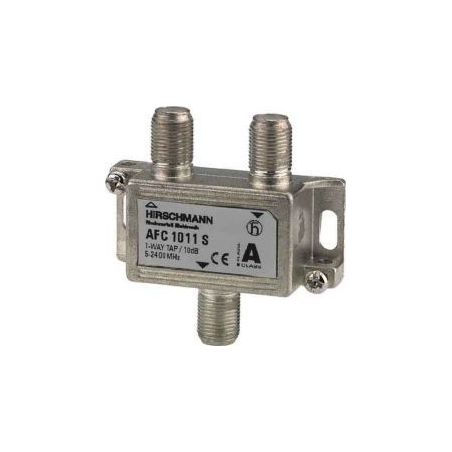

  • Derivador 1 salida (Conector F) AFC 1011 S

Triax SCT 1-20 Dérivateur de 1 direction 20dB

Dérivateur de 1 direction de 20dB de atténuation, 5-2400 MHz, avec connecteurs F, idéal pour les réseaux de distribution SAT-BIS et MATV.

5,37 €
TTC
Référence triax-342120
Marque Triax
Quantité
Disponible dès maintenant

Free shipping
Derivador 1 salida (Conector F) AFC 1011 S

Triax SCT 1-20 Dérivateur de 1 direction 20dB

5,37 €

Dérivateur Triax idéal pour les réseaux de distribution SAT-BIS et MATV.

Caractéristiques

  • Fréquence 5-2400 MHz
  • DC passe à travers le coffre IN-OUT
  • Haute protection
  • Perte de retour 3e année
  • Boîtier en aluminium moulé sous pression de haute qualité (Sn) revêtu
  • Acc. Selon EN 50083-2 et EN 60728-4

Spécifications

SCT 1-20
SHIELDING
Shielding effeciency VHF/UHF > 110 dB
CHARACTERISTICS
Type COAX tap
FREQUENCY
Frequency range 5...2400 MHz
LOSS
Tap Loss (in-tap) 1000-2150 MHz 20.0 (± 2.0) dB
Tap loss (in-tap) 2150-2400 MHz 20.0 (± 2.0) dB
Tap loss (in-tap) 40-1000 MHz 20.0 (± 1.0) dB
Tap loss (in-tap) 5-40 MHz 20.0 (± 1.0) dB
ISOLATION
Isolation (out-tap) 1000-2150 MHz 24 dB
Isolation (out-tap) 2150-2400 MHz 23 dB
Isolation (out-tap) 40-1000 MHz 32 dB
Isolation (out-tap) 5-40 MHz 45 dB
RETURN LOSS
Return Loss (in-out) 1000-2150 MHz 13.0 dB
Return loss (in-out) 2150-2400 MHz 12.0 dB
Return loss (in-out) 40-1000 MHz 15.0 dB
Return loss (in-out) 5-40 MHz 16.0 dB
Return Loss (tap) 1000-2150 MHz 13.0 dB
Return loss (tap) 2150-2400 MHz 13.0 dB
Return loss (tap) 40-1000 MHz 16.0 dB
Return loss (tap) 5-40 MHz 17.0 dB
ELECTRICAL
Impedance 75 Ω
OPERATIONAL
Certification CE, RoHS
DC Passthrough Yes IN-OUT (max. 500mA) TAPS DC blocked
Screening Efficiency Class A
CONNECTORS
Connector Type F-female
Number of inputs 1
Number of outputs 1
Number of taps 1
MECHANICAL
Product Depth 16 mm
Extra high bracket (Optional) 2 x BS-Brackets Small 1-4 T&S (Art.No.342100)
Packaging Depth 0,055 m
Packaging Height 0,020 m
Total Weight 0,042 kg
Packaging Width 0,055 m
Net Weight 0,042 kg
Packing QTY 1
Product Width 53 mm
Product Height 52 mm
