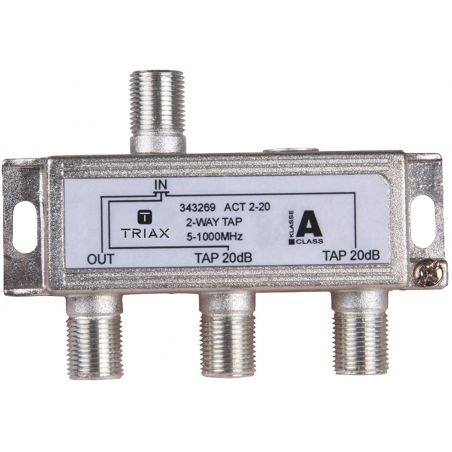

Triax ACT 2-20 Dérivateur de 2 sorties 20dB

Les dérivateurs TRIAX s'utilisent pour des applications CATV, SMATV & MATV. Bande de fréquences 5-1000 MHz. Haute efficacité d'écran. Return loss Grade 2. Boitier étamé. Pas de passage DC sur tous les ports. Conforme EN 50083-2 & EN 60728-4

7,38 €
TTC
Référence triax-343269
Marque Triax
Quantité
Disponible dès maintenant

Free shipping

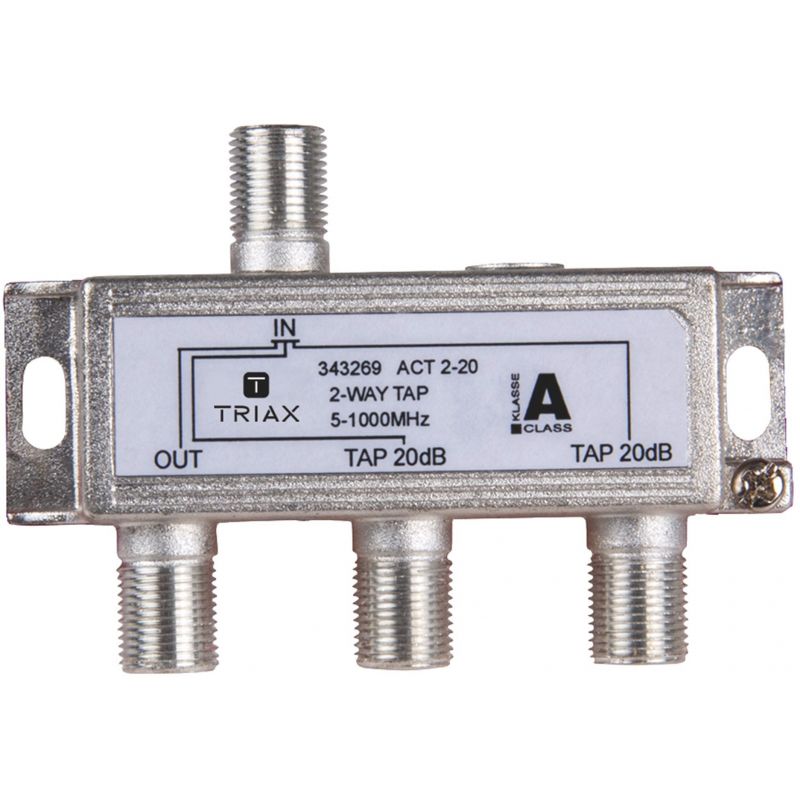

Triax ACT 2-20 Dérivateur de 2 sorties 20dB

Triax ACT 2-20 Dérivateur de 2 sorties 20dB

7,38 €

Dérivateur ACT 2-20 2 sorties 20dB de pertes de dérivations

Les performances des dérivateurs TRIAX permettent leur utilisation dans les applications CATV, SMATV & MATV

Caractéristiques

  • Bande de fréquences 5-1000 MHz
  • Blindage élevé
  • Adaptation - Grade 2
  • High quality die cast housing Sn coated
  • Tous les ports bloquent le passage du courant AC/DC
  • Conforme EN 50083-2 & EN 60728-4

Spécifications

INFORMATIONS SUR LA COMMANDE
Code EAN 5702663432703
BLINDAGE
Efficacité de blindage VHF/UHF > 110 dB
CARACTÉRISTIQUES
Type COAX dérivateur
BANDE DE FRÉQUENCES
Bande passante 5...1000 MHz
ATTÉNUATION
Perte de dérivation (entrée-dérivateur) 40-470 MHz 24.0 dB
Perte de dérivation (entrée-dérivateur) 470-860 MHz 24.0 dB
Perte de dérivation (entrée-dérivateur) 5-40 MHz 24.0 dB
Perte de dérivation (entrée-dérivateur) 860-1000 MHz 24.0 dB
Perte d'insertion (in-out) 40-470 Mhz 0.6 dB
Perte d'insertion (in-out) 470-860 Mhz 1.0 dB
Perte d'insertion (in-out) 5-40 Mhz 0.8 dB
Perte d'insertion (in-out) 860-1000 MHz 1.2 dB
ISOLATION
Isolation (sortie-dérivateur) 40-470 MHz 42 dB
Isolation (sortie-dérivateur) 470-860 MHz 34 dB
Isolation (sortie-dérivateur) 5-40 MHz 46 dB
Isolation (sortie-dérivateur) 860-1000 MHz 30 dB
Isolation (entre dérivateurs) 40-470 MHz 30 dB
Isolation (entre dérivateurs) 470-750 MHz 26 dB
Isolation (entre dérivateurs) 5-40 MHz 32 dB
Isolation (entre dérivateurs) 750-862 MHz 26 dB
Isolation (entre dérivateurs) 860-1000 MHz 25 dB
ADAPTATION
Perte de retour (in-out) 40-470 MHz 20 dB
Perte de retour (in-out) 470-860 MHz 20 dB
Perte de retour (in-out) 5-40 MHz 21 dB
Perte de retour (in-out) 860-1000 MHz 17 dB
Perte de retour (dérivateur) 40-470 MHz 20 dB
Perte de retour (dérivateur) 470-860 MHz 20 dB
Perte de retour (dérivateur) 5-40 MHz 21 dB
Perte de retour (dérivateur) 860-1000 MHz 17 dB
CARACTÉRISTIQUES ÉLECTRIQUES
Impédance 75 Ω
OPÉRATIONNEL
Application MATV, SMATV 1Ghz
Environnement Intérieur
Certification IEC 60 728-2, IEC 60 728-4, IEC 60 728-11
Passage DC supporté Non – DC bloqué sur conducteur interne
Efficacité de blindage EN50083-2 (Class A)
CONNECTEURS
Nombre de sorties 1
Nombre de dérivateurs 2
Type de Connecteur F-femelle
Nombre d'entrées 1
MÉCANIQUE
Matériau Zinc moulé sous pression/Plaqué cuivre étamé
Poids brut 0.062 Kg
Poids net 0.055 kg
Quantité par emballage 1
Poids de l'emballage 0.007 Kg
Bracket (optional) 1x ACB-M / Art No 343233
