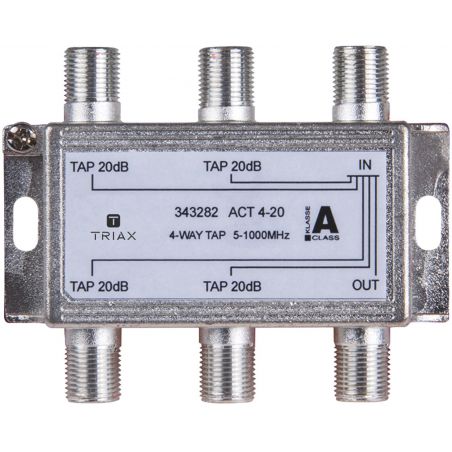

Triax ACT 4-20 Dérivateur de 4 sorties 20dB

Les dérivateurs TRIAX s'utilisent pour des applications CATV, SMATV & MATV. Bande de fréquences 5-1000 MHz. Haute efficacité d'écran. Return loss Grade 2. Boitier étamé. Pas de passage DC sur tous les ports. Conforme EN 50083-2 & EN 60728-4

10,14 €
TTC
Référence triax-343282
Marque Triax
Quantité
Disponible dès maintenant

Free shipping
Triax ACT 4-20 Dérivateur de 4 sorties 20dB

Triax ACT 4-20 Dérivateur de 4 sorties 20dB

10,14 €

Dérivateur ACT 4-20 4 sorties 20dB de pertes de dérivations

Les performances des dérivateurs TRIAX permettent leur utilisation dans les applications CATV, SMATV & MATV

Caractéristiques

  • Bande de fréquences 5-1000 MHz
  • Blindage élevé
  • Adaptation - Grade 2
  • High quality die cast housing Sn coated
  • Tous les ports bloquent le passage du courant AC/DC
  • Conforme EN 50083-2 & EN 60728-4

Spécifications

ORDER INFORMATION
EAN Number 5702663432826
SHIELDING
Shielding effeciency VHF/UHF > 110 dB
CHARACTERISTICS
Type COAX tap
FREQUENCY
Frequency range 5...1000 MHz
LOSS
Tap loss (in-tap) 40-470 MHz 20.0 dB
Tap loss (in-tap) 470-860 MHz 20.5 dB
Tap loss (in-tap) 5-40 MHz 20.0 dB
Tap loss (in-tap) 860-1000 MHz 20.5 dB
Insertion loss (in-out) 40-470 MHz 1.1 dB
Insertion loss (in-out) 470-860 MHz 1.3 dB
Insertion loss (in-out) 5-40 Mhz 1.0 dB
Insertion loss (in-out) 860-1000 MHz 1.5 dB
ISOLATION
Isolation (out-tap) 40-470 MHz 33 dB
Isolation (out-tap) 470-860 MHz 28 dB
Isolation (out-tap) 5-40 MHz 40 dB
Isolation (out-tap) 860-1000 MHz 27 dB
Isolation (tap-tap) 40-470 MHz 28 dB
Isolation (tap-tap) 470-750 MHz 26 dB
Isolation (tap-tap) 5-40 MHz 30 dB
Isolation (tap-tap) 750-862 MHz 26 dB
Isolation (tap-tap) 860-1000 MHz 25 dB
RETURN LOSS
Return loss (in-out) 40-470 MHz 20 dB
Return loss (in-out) 470-860 MHz 18 dB
Return loss (in-out) 5-40 MHz 22 dB
Return loss (in-out) 860-1000 MHz 17 dB
Return loss (tap) 40-470 MHz 20 dB
Return loss (tap) 470-860 MHz 18 dB
Return loss (tap) 5-40 MHz 22 dB
Return loss (tap) 860-1000 MHz 17 dB
ELECTRICAL
Impedance 75 Ω
OPERATIONAL
DC Passthrough NO - DC blocked at inner conductor
Screening Efficiency EN50083-2 (Class A)
Certification IEC 60 728-2, IEC 60 728-4, IEC 60 728-11
Application MATV, SMATV 1Ghz
Environment Indoor
CONNECTORS
Connector Type F-female
Number of outputs 1
Number of taps 4
Number of inputs 1
MECHANICAL
Total Weight 0.087 kg
Net Weight 0.080 kg
Packing QTY 1
Tara Weight 0.007 kg
Bracket (optional) 1x ACB-XL / Art No 343234
Main material Zinc diecast/CuSn plated
