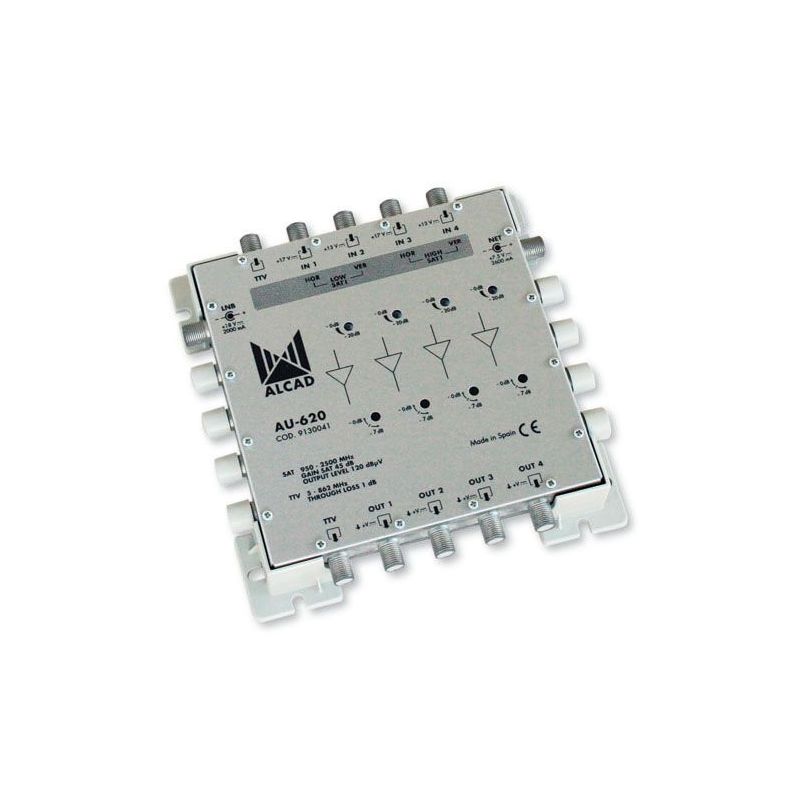

Alcad AU-620 - Série 913: Amplificateur pour multicommutateur4 pol.

Amplificateur SAT de station tête pour multiconmutateurs 4,8 et 16 polarités,Pour 16 polarités, 2 amplificateurs de 8 polarités empilées sont installés. Il a un régulateur de gain et un égaliseur indépendant pour chaque polarité. Nécessite le chargeur FU-513, à partir du connecteur d'alimentation NET, pour alimenter l'amplificateur et les multicommutateurs intermédiaires actifs. Pour alimenter le LNB, le chargeur FU-612 est utilisé

Applications

• Installations de taille moyenne à grande de type individuelles ou collectives.
• Permet de distribuer jusqu'à 128 prises TV sur une seule ligne, avec un seul amplificateur et une unité d'alimentation FU-513.
• En divisant l'installation en lignes de 128 prises et en distribuant les 4 ou 8 polarités et la TV terrestre à toutes les lignes, il est possible d'atteindre plus de 2 000 points de vente.
• Amplifie et égalise toutes les polarités avant la cascade des multicommutateurs.

Caractéristiques

• Retour chemin inclus de 5 à 65MHz.
• Châssis zamak blindé avec supports en plastique.
• Connecteurs de type F.
• Deux prises d'alimentation, 9.5mm x 2.1mm pour la cascade NET et pour le LNB.

Spécifications techniques
