Todos os profissionais conhecem a importância da relação entre o sinal ea figura do ruído em um LNB, como medida do desempenho de um bom LNB. Invacom apresenta sua nova gama de LNB Universal:

SINGLE (1 saída)

TWIN (2 saídas)

QUATTRO (4 saídas / bandas)

QUAD (4 saídas)

O INVACOM LNB'S com uma figura de ruído de 0,3 dB nos permite alcançar uma imagem e qualidade de som mais altas, mesmo nas instalações de satélites mais comprometidas. Sua freqüência de entrada em banda baixa é de 10,7-11,7 GHz e em banda alta de 11,7 a 12,75 GHz. Sua freqüência de saída é de 950-2150 MHz e seu ganho de 50-60 dB. O design do LNB'S Invacom foi feito com o mais recente software de modelagem 3D, que garante a transferência máxima de energia da antena parabólica, para a eletrônica do LNB. É alcançado graças ao design preciso e ótimo da caixa e do iluminador.
As especificações do LNB'S da Invacom são superiores às de outros fabricantes, uma vez que o seu ruído de fase é melhor de 10 dB. O limpador do oscilador de um LNB, maior a sua performance.
O ganho positivo dos LNB da Invacom compensa os longos cabos e ajuda a evitar perdas de canais, devido a distorções harmônicas, no receptor.
Todos os LNB Invacom são testados eletricamente e a pressão duas vezes, em vários estágios de sua montagem. As unidades acabadas são novamente testadas em temperaturas extremas e quentes, para garantir uma operação incomparável.

Finalmente, cada unidade chega ao cliente com seu próprio teste de lucro e figura de ruído por frequência e as 4 bandas, garantindo ao máximo a qualidade do produto.

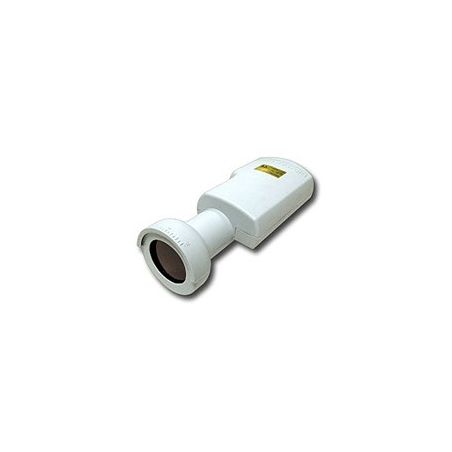

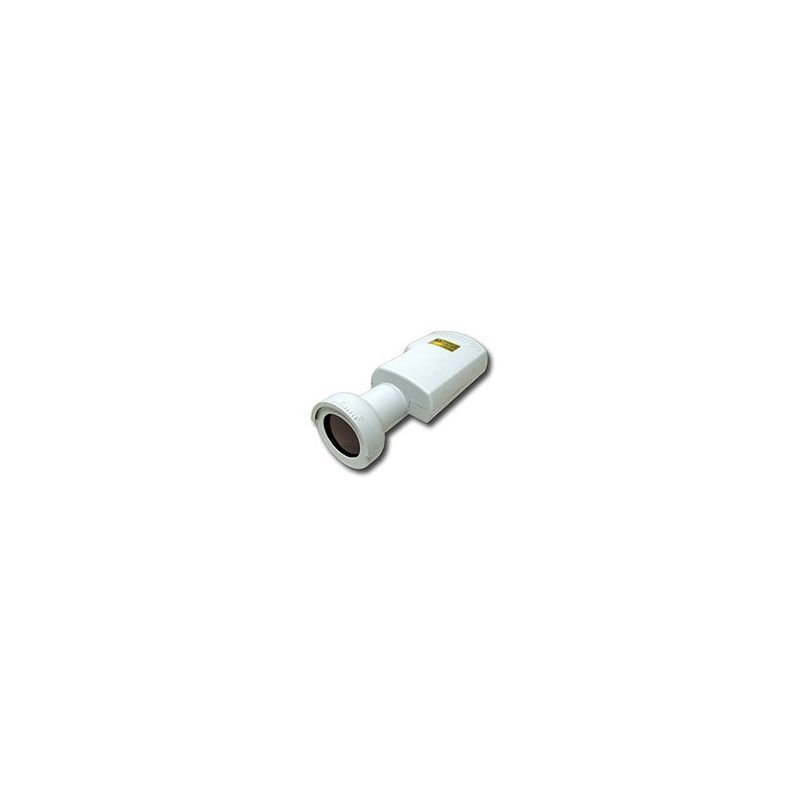

Figura de ruído 0.3 dB.

- Garantia de 3 anos

- 1 saída

Características

Entrada de Frequências de Faixa
-> Low Band 10.7 - 11.7 GHz
-> Banda alta 11,7 - 12,75 GHz
Saída de frequências de intervalo
-> Low Band 950 - 2150 MHz
-> High Band 950 - 2150 MHz
Figura de ruído dB 0.3
Ganho dB 50 - 60
Frequência local do oscilador
-> Baixa faixa de 9,75 GHz
-> Alta faixa 10,6 GHz
Local do Oscilador Fase Ruído
-> 1 kHz -65 dBc / Hz
-> 10 kHz -95 dBc / Hz
-> 100 kHz -110 dBc / Hz
Estabilidade Local do Oscilador
-> Dica. = 1 MHz
-> Max. = 3 MHz
Consumo de mA 200 (+30 por receptor adicional)
Rejeição da imagem dB> 40
Isolação de polarização cruzada dB> 30
Isolamento entre Bandas dB> 30
Impedância de saída Ω 75
Perdas de retorno dB> 10
Gama Tª Operação ºC -40 / +70
Diferença Ganho entre as saídas dB <6
Sinais de controle
-> Vertical Alto 11,5 V - 14 V e 22 kHz
-> Vertical baixo 11,5 V - 14 V
-> Horizontal Alto 15,5 V - 19 V e 22 kHz
-> Horizontal Baixo 15,5 V - 19 V
Freqüência do sinal 22 kHz kHz 18 - 26
Sinal de transição de tempo 22 kHz? S 5 - 15
Desempenho% 40 - 60
Impedância a 22 kHz Ω> 70
