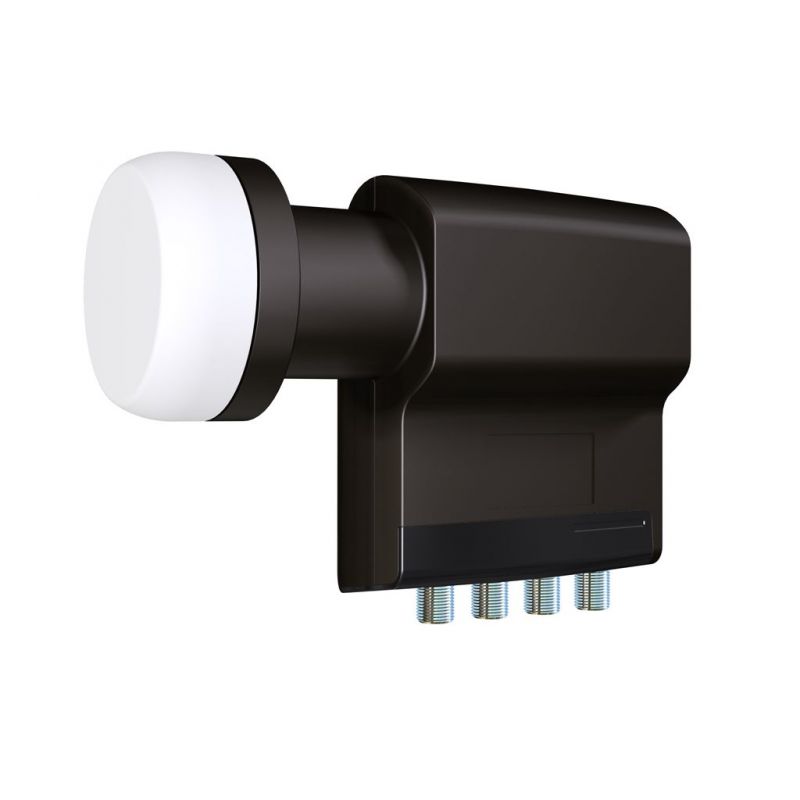

LNB Inverto Preto Premium Quad 40mm LTE 0.2dB

Este LNB high-end foi especialmente selecionado em nossa linha de produção e estabelece novos padrões de qualidade e confiabilidade. Permite a recepção de sinais de um satélite e sua distribuição para um máximo de quatro decodificadores com um único sintonizador (ou dois decodificadores com um sintonizador duplo).

15,85 €
Com IVA
Referência inverto-3311
Marca Inverto
Quantidade
Disponível em 24/48h

Free shipping
Inverto 0.2 dB 4 salidas LNB universal Quad

LNB Inverto Preto Premium Quad 40mm LTE 0.2dB

15,85 €

Este modelo é substituído peloLNB Inverto Premium Quad 40mm PLL LTE

Este LNB high-end foi especialmente selecionado em nossa linha de produção e estabelece novos padrões de qualidade e confiabilidade. Permite a recepção de sinais de um satélite e sua distribuição para um máximo de quatro decodificadores com um único sintonizador (ou dois decodificadores com um sintonizador duplo). Está pronto para transmissões de alta definição e oferece excelente desempenho da figura de ruído. Projetado para atender às especificações rigorosas e fabricado com os mais altos padrões de qualidade na indústria, este LNB é uma solução ideal para a recepção da transmissão por satélite em toda a Europa.

Características

  • Figura de baixo ruído
  • Ruído de baixo nível, compatível com DVB-S2 (HDTV)
  • Baixo consumo de energia
  • Isolação de polarização cruzada alta
  • Estabilidade de alta freqüência

Especificações

InvertoIDLB-QUDL40-PREMU-OPP
Low Band Input Frequency Range 10.7~11.7 GHz
Low Band Output Frequency Range 950~1950 MHz
LO Frequency 9.75 GHz
High Band Input Frequency Range 11.7~12.75 GHz
High Band Output Frequency Range 1100~2150 MHz
LO Frequency 10.6 GHz
Noise Figure 0.2 dB typ. (0.7 dB max.)
LO Initial Accuracy +/- 1.0 MHz max.
LO Temperature Drift +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz -85 dBc/Hz max.
Conversion Gain 55 dB min.
Gain Ripple +/- 0.75 dB/27 MHz
Gain Variation +/- 4 dB
Image Rejection 40 dB min.
1 dB Compression Point (O/P) 0.0 dBm min.
Cross talk 22 dB min.
Control Signals Ca [ V ] 11.0~14.0 V
Control Signals Cb [ H ] 16.0~20.0 V
Control Signals Cc [Band switching] 22 KHz +/- 4 KHz 0.4 V – 0.8 V pp
Output VSWR 2.5 : 1
Radiated Interference -50 dBm max.
DC Power 200 mA max. @ 11 – 20V
Working Temperature -30~+60 °C
Output Impedance (connect to STB) 75 Ω
Output connector F-type (female)
Weight 243 g
