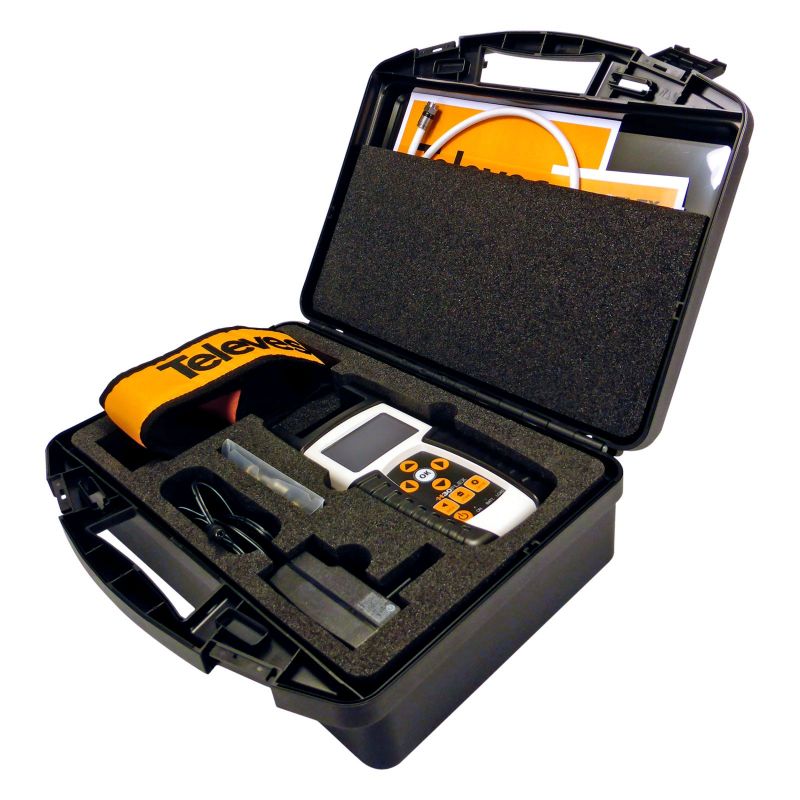

Televes Medidor de campo H30FLEX DVB-S/S2 + DVB-T/T2 Inclui Mala de Transporte e Chicote Coaxial

Inclui Mala de Transporte e Chicote Coaxial. Equipamento leve e robusto com uma gama completa de ferramentas para garantir a qualidade de uma instalação de TV com sinais tanto no satélite (DVB-S/S2) quanto no terrestre (DVB-T/T2 ou DVB-C). Permite atualizar as opções do medidor através de software sob licença. Televes 593312

1 693,92 €

Com IVA

Referência televes-593312

Marca Televes

Televes Medidor de campo H30FLEX DVB-S/S2 + DVB-T/T2 Inclui Mala de Transporte e Chicote Coaxial

1 693,92 €

Descrição
Dados do produto

Inclui Mala de Transporte e Chicote Coaxial

H30FLEX é um medidor portátil desenhado para satisfazer todas as necessidades de um instalador de redes de televisão com sinais analógicos e digitais.

O H30FLEX é um equipamento leve e robusto com uma completa gama de ferramentas que permitem assegurar a qualidade de uma instalação de TV com sinais tanto na banda satélite (DVB-S/S2), como terrestre/cable (analógicos e DVB-T/T2 ou DVB-C).

O H30FLEX incorpora um processamento digital do sinal em tempo real, que dá aos instaladores ferramentas de grande precisão num equipamento pequeno e leve.

Permite atualizar as opções do medidor através de software para download sob licença.

Diferentes standards incluídos en cada referência. Personalize e adquira apenas o que necessita.

Destaca-se por

Equipo de mano ligero y pequeñoEquipamento de mão leve e pequeno
Menu intuitivo
Multi-Standard (DVB-S/S2, DVB-T/T2 e DVB-C)
Todas as medidas realizam-se premindo só uma tecla, levando os indicadores Passa/Falha a reduzir os erros da instalação

Especificações

H30FLEX
Caraterísticas Mecânicas
Ecrã	2.8” TFT 400 x 240 full cor
Peso	510 g.
Dimensões	175x100x52 mm / 6,9x3,9x2 (HxWxD)
Adaptador AC	Entrada: 100-240V~ 50-60Hz Saída: 12VDC, 2A
Bateria	Li-ion (7,2VDC, 2300mAh)
Autonomía	>4 horas sem alimentação LNB
Interfaces	USB 2.0 medidas, recuperação de Datalogs e actualização automática de Software
Robustez	Resiste una caída de 1 m (3 ft) en hormigón, por cualquier cara
Capacidade de armazenamento	400 MB (interna) para medidas
Impedância	Conector tipo F - 75 Ohm

		593303	593301	593302	593304
Caraterísticas Técnicas
Frequência
Largura de banda		50- 880 MHz e 950- 2200 MHz
Resolução		125 kHz
Sintonia		Frequência ou canal
Analisador de espectro
Span		5, 10, 20, 50, 100, 200, 500 MHz e Full
Escala		5 e 10 dB/div
Nível de referência automático e manual		✓
Medidas DVB-S [Modulação: QPSK]
Imagem		✓	✓	✓	✓
Potência	De 45 a 110 dBμV	✓	✓	✓	✓
CBER	9.9E-2 – 1.0E-6	✓	✓	✓	✓
VBER	1.0E-4 – 1.0E-8	✓	✓	✓	✓
MER	Até 20dB	✓	✓	✓	✓
C/N	Automático	✓	✓	✓	✓
Constelação		✓	✓	✓	✓
SCR	EN 50494	✓
dCSS	EN 50607	Opc. 593234*
Medidas DVB-S2 [Modulações: QPSK, 8PSK]
Imagem		✓	✓	✓	✓
Potência	De 45 a 110 dBμV	✓	✓	✓	✓
Link Margin	Até 10 dB	✓	✓	✓	✓
MER	Até 20 dB	✓	✓	✓	✓
LDPCBER	9.9E-2 – 1.0E-6	✓	✓	✓	✓
BCHBER	9.9E-2 – 1.0E-8	✓	✓	✓	✓
Constelação		✓	✓	✓	✓
SCR	EN 50494	✓
dCSS	EN 50607	Opc. 593234*
Medidas Digitais DVB-T [Modulações: COFDM (QPSK, 16QAM, 64QAM)]
Imagem		Opc. 593231	✓	✓	✓
Potência	De 45 a 110 dBμV	Opc. 593231	✓	✓	✓
Potência	De 45 a 120 dBμV	Opc. 593231 + Opc. 593235*	✓ \| Opc. 593235*	✓ \| Opc.593235	✓ \| Opc.593235
CBER	9.9E-2 – 1.0E-6	Opc. 593231	✓	✓	✓
VBER	1.0E-3 – 1.0E-8		✓	✓	✓
MER	Até 35 dB		✓	✓	✓
C/N	Automático		✓	✓	✓
Ecos			✓	✓	✓
Constelação			✓	✓	✓
Medidas Digitais DVB-T2 [Modulações: COFDM ( QPSK, 16QAM, 64QAM e 256 QAM)]
Imagem		Opc. 593231 + Opc. 593232	Opc. 593232	✓	✓
Potência	De 45 a 110 dBμV	Opc. 593231 + Opc. 593232	Opc. 593232	✓	✓
Potência	De 45 a 120 dBμV	Opc. 593231 + Opc. 593232 + Opc. 593235*	Opc. 593232 + Opc. 593235*	Opc. 593235*	Opc. 593235*
LDPCBER	9.9E-2 – 1.0E-6	Opc. 593231 + Opc. 593232	Opc. 593232	✓	✓
BCHBER	1.0E-3 – 1.0E-8			✓	✓
Link Margin	Até 30 dB			✓	✓
MER	Até 35 dB			✓	✓
C/N	Automático			✓	✓
Ecos				✓	✓
Constelação				✓	✓
Medidas Digitais DVB-C [Modulações: 16QAM, 32QAM, 64QAM, 128QAM e 256 QAM]
Imagem		✓	Opc. 593233	Opc. 593233	✓
Potência	De 45 a 110 dBμV	✓	Opc. 593233	Opc. 593233	✓
Potência	De 45 a 120 dBμV	Opc. 593235*	Opc. 593233 + Opc. 593235*	Opc. 593233 + Opc. 593235*	Opc. 593235*
CBER	1.E-2 – 1.0E-8	✓	Opc. 593233	Opc. 593233	✓
MER	Até 38	✓			✓
C/N	Automático	✓			✓
Medidas Analógicas
Nivel	25 e 125 dBμV	✓	✓	✓	✓
V/A		✓	✓	✓	✓
C/N		✓	✓	✓	✓
Medidas e funções
Planos terrestre		CCIR, CCIR + LTE, OIRT, KBW, FCC, DAB, SIM
Satélites		68E INTEL C, 68E INTEL, 42E TURK, 39E HELLAS, 33E EUTEL, 28E EUTEL, 28E ASTRA, 26E BADR, 25E EUTEL, 23E ASTRA, 21EEUTEL, 19E ASTRA, 16E EUTEL, 13E HOTB, 10E EUTEL C, 10 EUTEL, 9E EUTEL, 7E EUTEL, 4E ASTRA, 1W THOR5, 1W THOR6,5W EUTELC, 5W EUTEL, 7W NILE, 30W HISPA, 48W AMZC, 48W AMAZ, SIM
Unidades		dBμV, dBmV, dBm
Alimentação LNB		13, 18 Vdc
Impulso LNB		22 kHz

* Activação gratuita da opção ref. 593235 como registo do equipamento.

Características

Multi-Standard

Um equipamento totalmente configurável de acordo com as suas necessidades

O H30FLEX está totalmente preparado para acompanhar as necessidades específicas de cada utilizador. É um equipamento multi-standard preparado para realizar medidas na banda de satélite DVB-S/S2, mas também dos canais de banda terrestres DVB-T/T2 e DVB-C. Para satisfazer as necessidades de cada utilizador, e tendo em conta que podem querer medir todas as bandas, o utilizador pode adicionar novas opções facilmente sem ter que enviar o medidor para a fábrica.

Preparado Para Obter

O sinal de qualquer satélite

O H30FLEX está preparado para configurar os parâmetros necessários para a recepção do sinal de satélite. Para tal apartir do H30FLEX é possível alimentar, configurar parâmetros DiSEqC e também parâmetros SCR (opção 593534).

Interface Interativo

Optimizar a curva de aprendizagem

Navegar pelo menu é agora muito mais simples, graças a uma estrutura de um único nível que incorpora todas as funcionalidades de uma forma muito intuitiva: utilidade, maior velocidade operacional e máxima produtividade. Nenhuma função exige mais do premir o botão três vezes sucessivas para obter a operação desejada. Não vai encontrar nada mais simples do que isto, podendo navegar pelas funções sem ter que ler qualquer manual.

Funcionalidade Integral

Com indicadores Passa / Falha

Um reportório completo de funcionalidades como medidas de apenas um Canal, Diagrama de Constelação, Analisador de espetro, Identificação de serviço, Datalogs, Auto-Learning de plano de canais, etc…

Precisão e Velocidade

Processamento digital em tempo real

Projetado desde o início para obter todas as informações instantaneamente do sinal em tempo real, um marco no trabalho de campo. O H30FLEX proporciona precisão e velocidade necessária para detectar ligeiras transições, radiação ou espúrios que podem afetar o sistema de recepção do sinal.

100% Automático

Deteção do sinal

Totalmente automático, detecta os parâmetros das distintas modulações sem necessidade de configuração. O H30FLEX detecta imediatamente se o sinal de entrada é analógico ou digital e determina a sua constelação, symbol rate, e outros parâmetros, dando uma leitura instantânea, sem intervenção do utilizador.

Robusto e Leve

Fiabilidade absoluta

A exclusiva carcaça em borracha de dupla injeção e o plástico policarbonato garantem elevada proteção e durabilidade. Com apenas meio quilo de peso, o H30FLEX é cómodo para transportar e manusear. Pode ser coocado na sua bolsa ou pendurado ao ombro através da alça. Apenas notará que está aí!

Funcionalidades

Indicadores Passa / Falha

Facilidade para tomar decisões

Reduz os erros de instalação com os indicadores do ecrã Passa/Falha, uma forma gráfica que facilita e agiliza a interpretação dos resultados da medida. Dispõe de diferentes limites na parte da rede a analisar: cabeça de rede, central amplificadora, derivação, registos de ligações, etc. Além disso os valores pré-estabelecidos, podem passar a ser os seus valores limites personalizados.

Informação de Canal

Menos e mais

Às vezes, dar uma olhada rápida num canal particular é tudo o que necessita. A avançada opção de medição de um único canal do H30FLEX deteta automaticamente o tipo de canal, mostrando os níveis de áudio e vídeo, V/A e C/N para sinais analógicos, potência, C/N, e medidas de qualidade correspondente com o tipo de sinal digital. Todas estas medidas são feitas utilizando um único botão, e simultaneamente os indicadores são ativados através de indicadores de “passa/falha” em função dos limites do nível definidos pelo utilizador. Resultado simples interpretação até para o utilizador menos experiente.

Scan de Sistema

Instalação monitorizada

Busca de cada canal analógico e digital em tempo real para determinar a resposta em frequência global do sistema. Esta função aproveita os limites (estabelecidos de acordo com a posição de medida na rede) para mostrar claramente se os níveis de sinal cumprem ou não com as especificações dos sistemas de cabo, utilizando barras indicadoras do nível a verde, amarelo ou vermelho. Isto proporciona uma visão em tempo real da distribuição, sendo fácil de compreender, para além dos valores BER e MER apresentados no canal selecionado.

Analisador de Espectro

Desde 5MHz até “full span”

O analisador de espectro H30FLEX tem uma gama de valores de 5, 10, 20, 50, 100, 200, 500 MHz e completa, assim como o ajuste automático do nível de referência. A velocidade de processamento em tempo real garante ver no espectro qualquer anomalia no sinal. Ficará surpreso pela precisão e nível de detalhe oferecido por este analisador de espectro ultra-portátil. A ferramenta para identificar e localizar o ruído, interferências, radiação e outros sinais que podem afetar a qualidade da distribuição do sinal de televisão.

Diagrama de Constelação

Ajuste em digital

A análise das constelações é essencial para a determinação da qualidade de sinais digitais. Os diagramas de constelação ajuda a detetar a presença de ruído, flutuação de fase (jitter), interferências e saturação do sinal, todas as variáveis que podem afetar a qualidade do sinal e levam a uma interrupção de serviço. Através de uma inspecção visual do tamanho e forma dos pontos dentro da matriz de constelação, o técnico pode facilmente identificar a natureza do problema.

Plano de Captura

Planos de canais à sua medida

Descubra os canais que estão presentes na distribuição com a função ultra-rápida Plano Captura e crie com eles um plano de canais do utilizador contendo apenas os canais do seu interesse. Além disso, cada canal irá exibir a cor apropriada de acordo com o limite de qualidade selecionado num gráfico de barras.

MPEG

Video MPEG e informação ao detalhe

Quer saber o conteúdo de um canal DIGITAL? A função MPEG do H30FLEX lhe dirá. Além de mostrar os serviços de canal, irá obter os parâmetros importantes relativos à mesma: Nome do serviço, PID, resolução, tipo e número de áudios, ou NIT. Uma grande ajuda para resolver problemas relacionados com configurações de codificação.

Ecos

Receção ótima do sinal

Na captação de sinais terrestres é importante que não existam ecos que podem causar problemas na receção dos mesmos. O H30FLEX permite visualizar os ecos do sinal recebido, permitindo ao instalado minimizar o possível para obter uma ótima receção do sinal.

Datalogs

Guardar e descarregar

Enquanto realiza medidas ou explora uma busca de possíveis problemas, pode salvar os parâmetros do sinal para analisar, ou simplesmente para gravar e executar os seus relatórios de trabalho.

Áudio / Vídeo analógico (*)

Camaras de visualização

É cada vez mais frequente a instalação de sistemas de videovigilância. Para a visualização e monitorização deste tipo de camaras, o medidor H30FLEX disponibiliza como opção um Software e adaptador USB respectivo com entradas de áudio, vídeo e CVBS. Suporta os formatos de vídeo NTSC e PAL. Uma opção ideal para verificar o funcionamento de uma instalação de CCTV.

(*) Função disponível sob a opção: Ref. 593236
