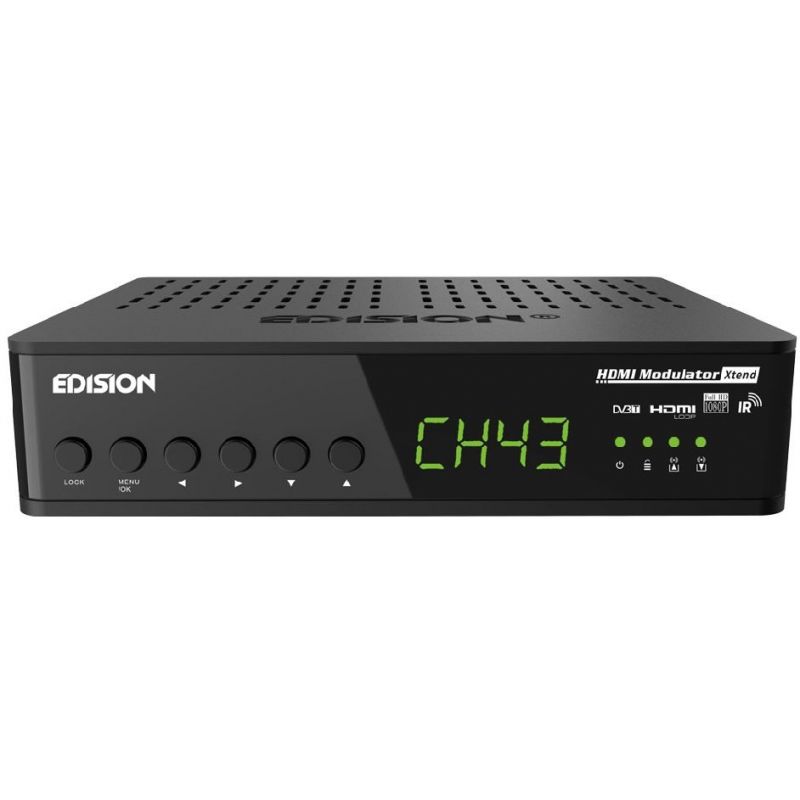

O EDISION HDMI Modulator Xtend é um modulador de canal único para DVB-T MPEG4 FULL HIGH DEFINITION de HDMI, com entrada de mixagem RF-IN e controle IR sobre COAX. Além disso, com sua SAÍDA de loop HDMI integrada, fornece a solução de conectá-lo a um aparelho de TV no local, para visualização de conteúdo. Seu design fornece a solução de instalá-lo em uma superfície horizontal e vertical, como é exatamente como um STB, com visor do painel frontal, indicações de LED e botões. Também possui programação pré-configurada e facilmente selecionável, com 50 IDs prontos e selecionáveis. Ele recebe entrada de sinal HDMI de qualquer fonte HDMI (receptores de TV terrestre e via satélite, câmeras, DVDs, DVRs etc.) e a converte em até ALTA DEFINIÇÃO TOTAL DE 1080p, sinal digital terrestre digital DVB-T MPEG4 de sua saída, em VHF / UHF banda. O modulador EDISION HDMI Xtend produz saída de sinal COFDM digital de excelente qualidade, combinado com funcionalidade confiável e operação estável, em todas as configurações. Com porta USB para a função rápida CONFIG DATA. Além disso, sua função FAST PRE-CONFIG oferece 50 IDs pré-configurados e facilmente selecionáveis ​​para programação rápida e fácil, quando houver mais de 1 unidade na mesma instalação. Também possui sistema IR CONTROL sobre COAX, para controle fácil e prático de IR, entre os 2 pontos da TV, através do cabo coaxial.

Características técnicas

• Modulador HDMI digital, canal único DVB-T VHF / UHF, com função FAST PRE-CONFIG (50 IDs selecionáveis) mais função CONFIG DATA (extração USB, carregamento fácil no modulador)
• SAÍDA de loop HDMI, para conectá-lo a uma TV no local e visualizar o conteúdo
• Sistema IR CONTROL sobre COAX, para controle IR fácil e prático, entre os 2 pontos da TV, através do cabo coaxial
• DESIGN como um STB, com visor no painel frontal, indicações e botões de LED
• Mistura de entrada RF INPUT
• Sinal de entrada: HDMI
• Sinal de SAÍDA: Até ALTA DEFINIÇÃO ALTA COMPLETA (1080i, até 1080p a 30FPS), sinal digital terrestre DVB-T, MPEG4
• Proporção da tela 16: 9 widescreen, caixa de correio 4: 3, digitalização panorâmica 4: 3
• Faixa de frequência VHF (CH. 5-12) e UHF (CH. 21-69)
• Nível de saída de RF: Padrão de fábrica 90 dbμV, com ganho ajustável de até + 6dbμV ou atenuação de até -14dbμV
• MER:> 35dB no nível máximo de saída de RF
• Taxa de símbolos até 31.668 MBPS
• Largura de banda 7MHZ, 8MHZ
• Codificador de vídeo MPEG1, MPEG2 MP @ HL, MPEG4 SP @ L3 para ASP @ L5, MPEG4 AVC HP @ level4.1, MP@level4.1
• Codificador de áudio MPEGI L1 / 2, MPEGII LII, AAC LC, HE-AAC v1 / v2 (2-CH)
• Sistema de processador: CPU 200MHz 32Bits RISC
• Memória DDRII 16bit 512Mbits (Incorporado) e NOR Flash 32Mbit
• Entrada HDMI v1.4a
• Tipo USB USB 2.0 HOST, suporte a Fat32
• Display LED de 4 dígitos
• Tipo de unidade de fonte de alimentação: Entrada do adaptador: 100 ~ 240V CA, Saída: DC 5V / 2.0A
• Consumo de energia no modo normal de trabalho: 10W no máximo
• Dimensões: 125x145x35 mm
• Cor: preto
• Garantia: dois [2] anos

O pacote inclui

Primeiro equipamento de TV

• Modulador HDMI Xtend
• Cabo Jack para IR Tx
• Fonte de alimentação universal UE / Reino Unido 5V / 2.0A

Segundo equipamento de TV

• Sistema de controle IR EDI-Rx
• Cabo Jack para IR Rx
• Cabo USB para DC (5V)

Geral

• Manual do Usuário EN / DE / GR

Exemplo de aplicação
