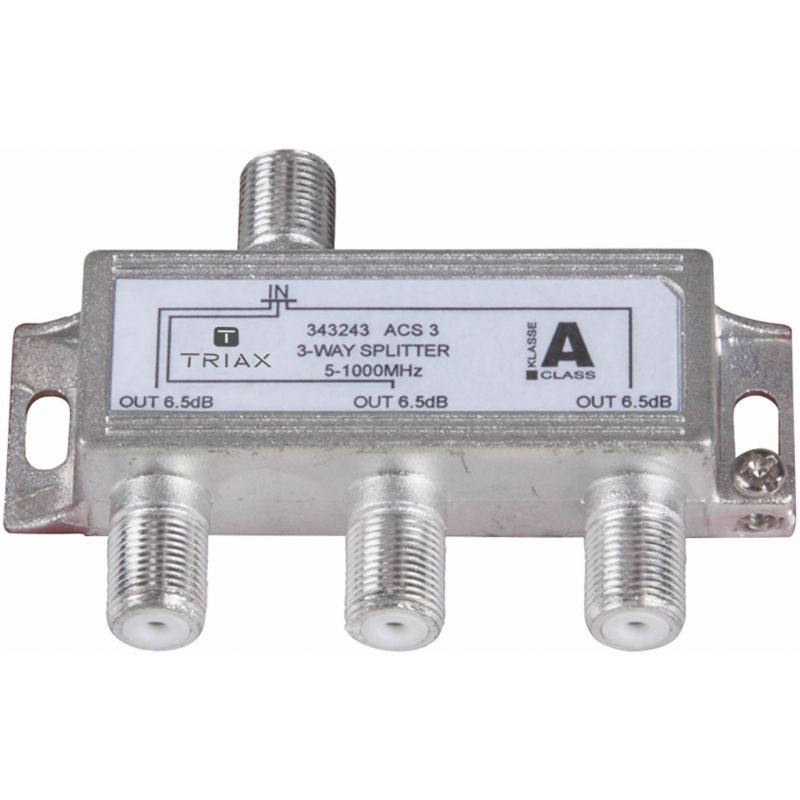

Triax ACS 3 Distributor 3 outputs F female 5-1000MHz
search
  • Triax ACS 3 Distributor 3 outputs F female 5-1000MHz

Triax ACS 3 3 way splitter F female 5-1000MHz

3 way splitter F female TRIAX optimal performance for use in CATV, SMATV & MATV. Frequency range 5-1000 MHz. High protection. Return loss Grade 2. High quality zamak housing. Internal driver of all blocked ports for AC/DC

€7.04
Tax included
Reference triax-343243
Brand Triax
Quantity
Available Now

Free shipping
Triax ACS 3 Distributor 3 outputs F female 5-1000MHz

Triax ACS 3 3 way splitter F female 5-1000MHz

€7.04

ACS 3 - 3 way splitter

TRIAX splitter all round performance for use in CATV, SMATV & MATV

  • Frequency range 5-1000 MHz
  • High shielding
  • Return loss Grade 2
  • High quality die cast housing Sn coated
  • All ports AC/DC blocked at inner conductor
  • Acc. to EN 50083-2 & EN 60728-4

Specifications

ORDER INFORMATION
EAN Number 5702663432437
SHIELDING
Shielding effeciency VHF/UHF > 110 dB
CHARACTERISTICS
Type COAX splitter
FREQUENCY
Frequency range 5...1000 MHz
LOSS
Tap loss (in-tap) 5-40 MHz 6.0 dB
Tap loss (in-tap) 40-470 MHz 5.8 dB
Tap loss (in-tap) 470-860 MHz 6.5 dB
Tap loss (in-tap) 860-1000 MHz 6.5 dB
ISOLATION
Isolation (tap-tap) 5-40 MHz 25 dB
Isolation (tap-tap) 40-470 MHz 30 dB
Isolation (tap-tap) 470-860 MHz 24 dB
Isolation (tap-tap) 860-1000 MHz 23 dB
RETURN LOSS
Return loss (in-out) 5-40 MHz 21 dB
Return loss (tap) 5-40 MHz 21 dB
Return loss (in-out) 40-470 MHz 20 dB
Return loss (tap) 40-470 MHz 20 dB
Return loss (in-out) 470-860 MHz 20 dB
Return loss (tap) 470-860 MHz 20 dB
Return loss (in-out) 860-1000 MHz 20 dB
Return loss (tap) 860-1000 MHz 20 dB
ELECTRICAL
Impedance 75 Ω
OPERATIONAL
Application MATV, SMATV 1Ghz
Screening Efficiency EN50083-2 (Class A)
Certification IEC 60 728-2, IEC 60 728-4, IEC 60 728-11
Environment Indoor
CONNECTORS
Number of outputs 3
Connector Type F-female
MECHANICAL
Bracket (optional) 1x ACB-S / Art No 343233
Main material Zinc diecast/CuSn plated
Packing QTY 1
Packaging Height 0.060 m
Packaging Width 0.070 m
Packaging Depth 0.030 m
Net Weight 0.040 kg
Tara Weight 0.005 kg
Total Weight 0.045 kg
