Kit LNB óptico ODU32 DAB/UHF/SAT 2 salidas 1550nm Televes

Kit compuesto por un LNB optimizado con salida RF que contiene todos los servicios de un satélite en la banda 950-5450MHz. El conversor ODU32, recibe en su entrada satélite la señal RF del LNB, y además dispone de una segunda entrada para mezcla de señal terrestre (47-862MHz). El resultado son 2 salidas en la ventana de 1550nm, con 8dBm de potencia óptica. Televes 236810

1.782,94 €
Impuestos incluidos
Referencia televes-236810
Marca Televes
Cantidad
Disponible en 24/48h

Free shipping
Kit LNB óptico ODU32 DAB/UHF/SAT 2 salidas 1550nm Televes

Kit LNB óptico ODU32 DAB/UHF/SAT 2 salidas 1550nm Televes

1.782,94 €
Kit compuesto por un LNB optimizado con salida RF que contiene todos los servicios de un satélite en la banda 950-5450MHz.. El conversor ODU32, recibe en su entrada satélite la señal RF del LNB, y además dispone de una segunda entrada para mezcla de señal terrestre (47-862MHz). El resultado son 2 salidas en la ventana de 1550nm, con 8dBm de potencia óptica.

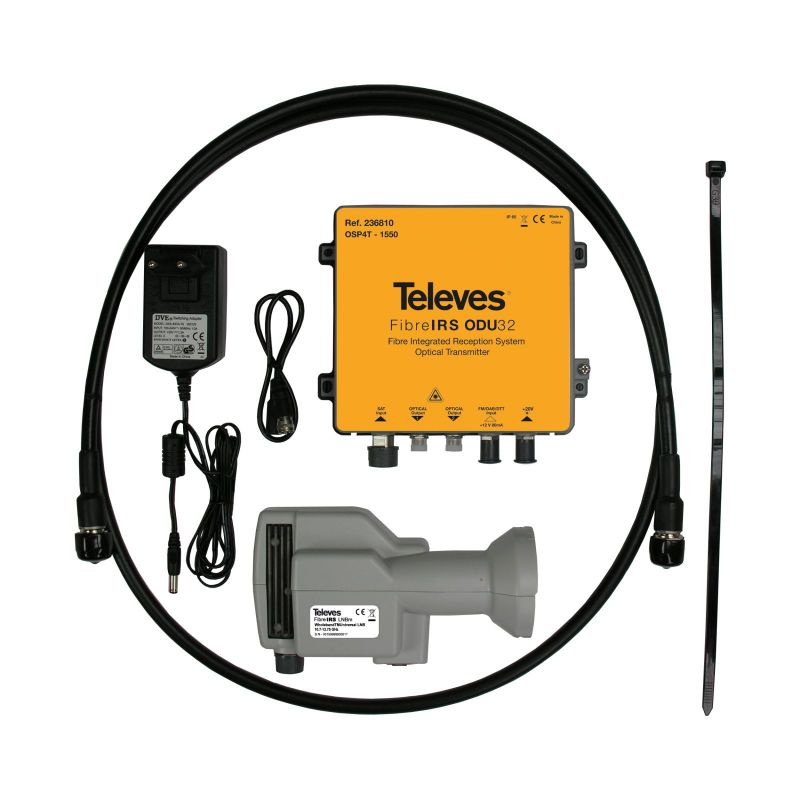

Además, el kit incluye

  • La fuente de alimentación para el conversor, con cable Jack y clavijas EU y UK
  • El cable coaxial de 2m especial de 50 Ohm y con conector "N" para conectar LNB y conversor
  • Base para fijación del conversor a un mástil u otro soporte
  • Accesorios como brida y capuchones

Destaca por

  • Permite la transmisión de señal a largas distancias (km)
  • LNB optimizado (staked): convierte las 4 bandas universales de SAT en una única salida RF
  • Hasta 64 clientes
  • Conversión y mezcla de señal terrestre

Características

  • Conectores ópticos FC/PC y tipo F en RF

Especificaciones

SATÉLITE
Frecuencia de entrada GHz V. Pol 0.95 - 3.0
H. Pol 3.4 - 5.45
Impedancia nominal Ω 50
Pérdidas de retorno mínimas dB 9
Nivel de entrada del LNB dBμV 96 - 111
Variación de ganancia dB V. Pol 4
H. Pol 7
Ganancia de rizo
(en subbandas de 30MHz)		 dB 1
Margen CAG mínimo dB 15
Figura de ruido @
Máxima ganancia		 dB 12
OIP3 mínimo dBμV 129
Rechazo 47-862MHz mínimo dB 20
FM/DAB/DTT
Frecuencia de entrada MHz 47-862
Impedancia nominal Ω 75
Pérdidas de retorno dB 10
Nivel de entrada dBμV 1 Mux Min 70
Max 95
4 Mux Max 90
8 Mux Max 85
Ganancia nominal@
Ajuste ganancia máxima		 dB 45
Ganancia nominal@
Ajuste ganancia mínima		 dB 15
Variación de ganancia en banda TDT máxima dB 4
Ganancia de rizo (en
subbandas de 30MHz)		 dB 0.5
Margen CAG dB 25
Figura de ruido @
Máxima ganancia		 dB 10
OIP3 mínimo dBμV 134
Rechazo 950-2150 MHz dB 20
ELÉCTRICO
Voltaje de alimentación
conversor de RF a FO.		 V= 20 por conector "F"
Voltaje de alimentación LNB V= 6.2 ± 0.2 por conector "F"
Voltaje de alimentación terrestre
(80mA max.)		 V= 11 ± 0.5 por conector "F"
Consumo de corriente (incluyendo LNB) mA < 500
MECÁNICO
Rango de temperaturas de funcionamiento ºC -10 ... 50
Rango de temperatura de almacenamiento -30 ... 60
Conector salida óptica Type FC/PC
Conector entrada satélite Type “N” hembra
FM/DAB/TDT Type “F”
Conector fuente de alimentación Type “F”
ÓPTICO
Nivel de salida dBm 8
Longitud de onda nm 1550 ± 20
