Kit óptico LNB ODU32 DAB/UHF/SAT 2 saídas 1550nm Televes

Kit composto por um LNB otimizado com saída RF que contém todos os serviços de um satélite na faixa de 950-5450MHz. O conversor ODU32 recebe o sinal RF do LNB em sua entrada de satélite e também possui uma segunda entrada para mixagem sinal terrestre (47-862 MHz). O resultado é 2 saídas na janela de 1550nm, com 8dBm de potência óptica. Televes 236810

1 782,94 €

Com IVA

Referência televes-236810

Marca Televes

Kit óptico LNB ODU32 DAB/UHF/SAT 2 saídas 1550nm Televes

1 782,94 €

Descrição
Dados do produto

Kit composto por um LNB otimizado com saída RF que contém todos os serviços de um satélite na faixa de 950-5450 MHz. O conversor ODU32 recebe o sinal RF do LNB em sua entrada de satélite e também possui uma segunda entrada para mixagem sinal terrestre (47-862 MHz). O resultado é 2 saídas na janela de 1550nm, com 8dBm de potência óptica.

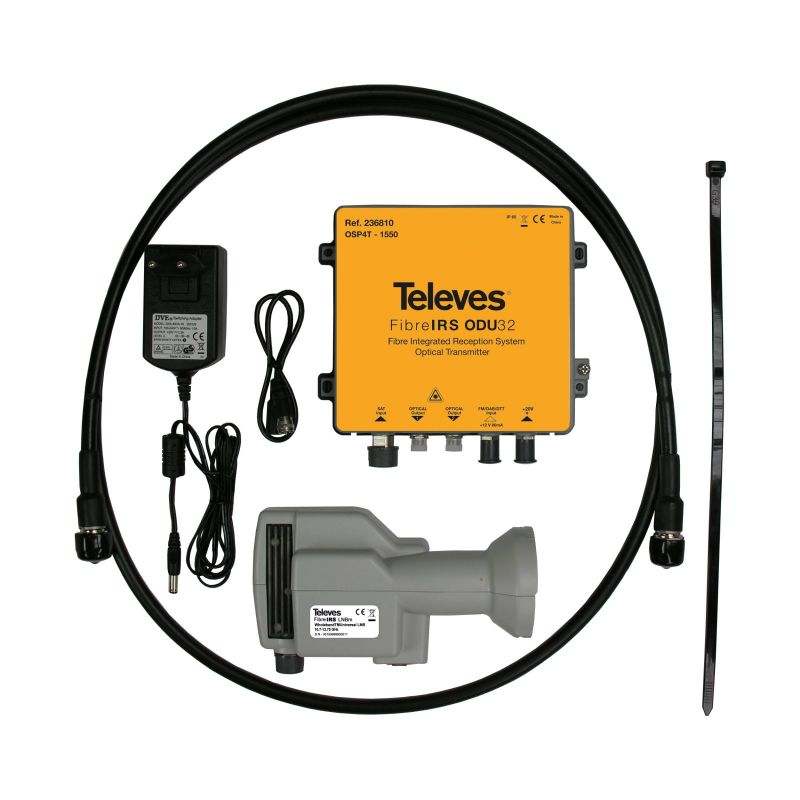

Além disso, o kit inclui

A fonte de alimentação para o conversor, com cabo Jack e tomadas da UE e do Reino Unido
O cabo coaxial especial de 2m de 50 Ohm e com conector "N" para conectar o LNB e o conversor
Base para fixar o conversor a um mastro ou outro suporte
Acessórios como flange e tampas

Destaca-se por

Permite a transmissão de sinais por longas distâncias (km)
LNB otimizado (staked): converte as 4 bandas universais SAT em uma única saída RF
Até 64 clientes
Conversão e mistura de sinal terrestre

Características

Conectores RF ópticos/PC e RF tipo F

Especificações

SATÉLITE
Frecuencia de entrada	GHz	V. Pol		0.95 - 3.0
		H. Pol		3.4 - 5.45
Impedancia nominal	Ω	50
Pérdidas de retorno mínimas	dB	9
Nivel de entrada del LNB	dBμV	96 - 111
Variación de ganancia	dB	V. Pol		4
		H. Pol		7
Ganancia de rizo (en subbandas de 30MHz)	dB	1
Margen CAG mínimo	dB	15
Figura de ruido @ Máxima ganancia	dB	12
OIP3 mínimo	dBμV	129
Rechazo 47-862MHz mínimo	dB	20
FM/DAB/DTT
Frecuencia de entrada	MHz	47-862
Impedancia nominal	Ω	75
Pérdidas de retorno	dB	10
Nivel de entrada	dBμV	1 Mux	Min	70
			Max	95
		4 Mux	Max	90
		8 Mux	Max	85
Ganancia nominal@ Ajuste ganancia máxima	dB	45
Ganancia nominal@ Ajuste ganancia mínima	dB	15
Variación de ganancia en banda TDT máxima	dB	4
Ganancia de rizo (en subbandas de 30MHz)	dB	0.5
Margen CAG	dB	25
Figura de ruido @ Máxima ganancia	dB	10
OIP3 mínimo	dBμV	134
Rechazo 950-2150 MHz	dB	20
ELÉCTRICO
Voltaje de alimentación conversor de RF a FO.	V=	20 por conector "F"
Voltaje de alimentación LNB	V=	6.2 ± 0.2 por conector "F"
Voltaje de alimentación terrestre (80mA max.)	V=	11 ± 0.5 por conector "F"
Consumo de corriente (incluyendo LNB)	mA	< 500
MECÁNICO
Rango de temperaturas de funcionamiento	ºC	-10 ... 50
Rango de temperatura de almacenamiento		-30 ... 60
Conector salida óptica	Type	FC/PC
Conector entrada satélite	Type	“N” hembra
FM/DAB/TDT	Type	“F”
Conector fuente de alimentación	Type	“F”
ÓPTICO
Nivel de salida	dBm	8
Longitud de onda	nm	1550 ± 20
