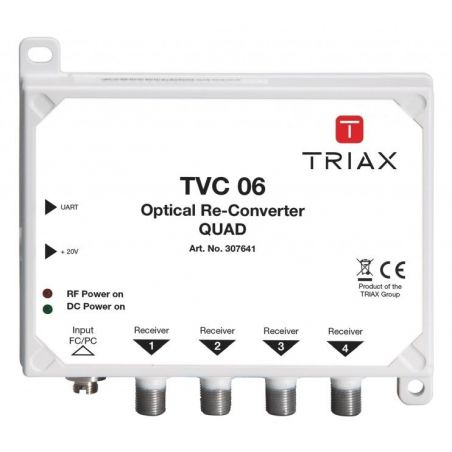

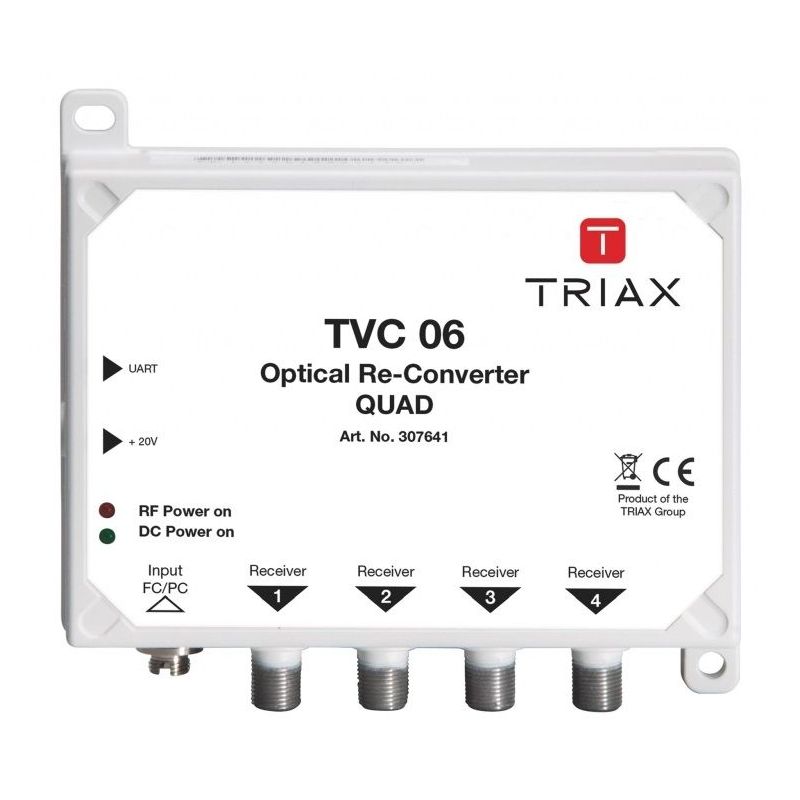

Triax TVC 06 Mini Conversor optico QUAD FI+TERR
CAG óptico para un nivel de salida constante para un nivel de entrada entre 0 dBm y -15 dBm. Receptor óptico 1 entrada óptica FC/PC y 4 salidas FI+Terr independientes. QUAD, para cuatro usuarios independientes.
330,46 €
Impuestos incluidos
Referencia
triax-307641
Marca
Triax
Triax TVC 06 Mini Conversor optico QUAD FI+TERR
330,46 €
Entrega en 7 dias, contáctenos para confirmar disponibilidad.
El TVC 06 es un mini convertidor óptico-coaxial, que convierte la señal óptica apilada de frecuencia suministrada desde una unidad TOL Opto-LNB o TOU232-Kit (IRS 1) en cuatro señales coaxiales universales conmutadas, como un LNB Cuádruple. Los convertidores también proporcionan una señal coaxial TDT/DAB/FM diplexada en cada salida cuando se inserta en el transmisor óptico TOU 232 SA.
- Construido en AGC que permite un amplio rango dinámico de las señales ópticas en la entrada de fibra con menos desviación del nivel de salida RF y la calidad de la señal
- Dos indicadores LED muestran el estado operativo
- Fácil montaje a través de una placa base de pared
- Alimentación a través de las salidas de RF de los receptores SAT
- Fuente de alimentación externa opcional para funcionamiento continuo disponible
- Receptor óptico de 1 entrada óptica FC/PC y 4 salidas FI+Terr independientes
- Tipo QUAD, para cuatro usuarios independientes
Especificaciones
| TVC 06 | |
| OPTICAL CHARACTERISTICS | |
| Optical budget for PON (max.) | 19.0(@TOL 32, TOU 232) - 22.0(@TOL 64) dB |
| Optical input power | -12.0(@TOL32,TOU232) -13.5...0(@TOL 64) dBm |
| Optical splitting in PON (max.) | 32(@TOL 32, TOU 232) - 64(@TOL 64) |
| CHARACTERISTICS | |
| AGC (Automatic Gain Control) | 30 dB |
| Output level SAT | 75 dBµV |
| Output level TER | 65 dBµV |
| Vertical High band (1.95 to 3.0 GHz) | 1100...2150 (>14.5V 22KHz) MHz |
| Vertical Low band (0.95 to 1.95 GHz) | 950...1950 (>14.5V) MHz |
| Wavelength | 1310/1550 nm |
| FREQUENCY | |
| RF frequency range, horizontal polarities | 3.4...5.45 GHz |
| RF frequency range, vertical polarities | 0.95...3.0 GHz |
| TER frequency range DAB | 174...241 MHz |
| TER frequency range DTT | 470...854 MHz |
| TER frequency range FM | 88...108 MHz |
| RETURN LOSS | |
| Return Loss | 10 dB |
| ELECTRICAL | |
| Impedance | 75 Ω |
| OPERATIONAL | |
| DC Operating voltage | 10...20 VDC |
| External PSU item ID | 307657 (TPS323-20Vdc/1.2A) |
| External PSU | Optional |
| Temperature - operating | -10...+60 °C |
| DC Current consumption (TYP) | 125 (225mA@10V) mA |
| CONNECTORS | |
| Connector | Optical - FC/PC |
| Connector Optical | Optical - FC/PC |
| Connector Type | Optical - FC/PC |
| Connector IN | Optical - FC/PC |
| Connector OUT | F-female (4xSAT+TER) |
| Output connectors | 4xF (4 x SAT+TER) |
| MECHANICAL | |
| Dimensions product (H x D x W) | 128x94x27 mm |
| Packaging Depth | 0,120 m |
| Packaging Height | 0,030 m |
| Total Weight | 0,400 kg |
| Packaging Width | 0,145 m |
| Net Weight | 0,370 kg |
| Remarks | External power supply TPS 323 (100-240Vac +20Vcd/1,2A) - part No. 307567 - order seperately |
| Tara Weight | 0,030 kg |
| Packaging Volume | 0,001 m3 |
CAG óptico para un nivel de salida constante para un nivel de entrada entre 0 dBm y -15 dBm. Receptor óptico 1 entrada óptica FC/PC y 4 salidas FI+Terr independientes. QUAD, para cuatro usuarios independientes.
