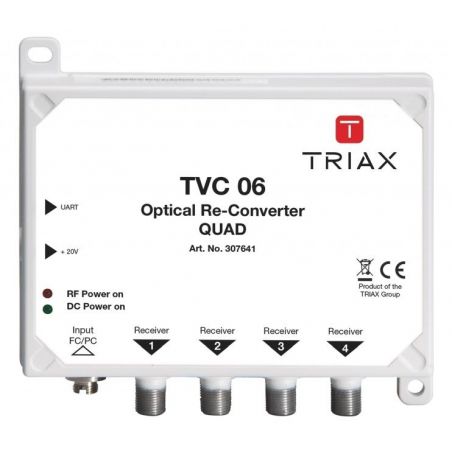

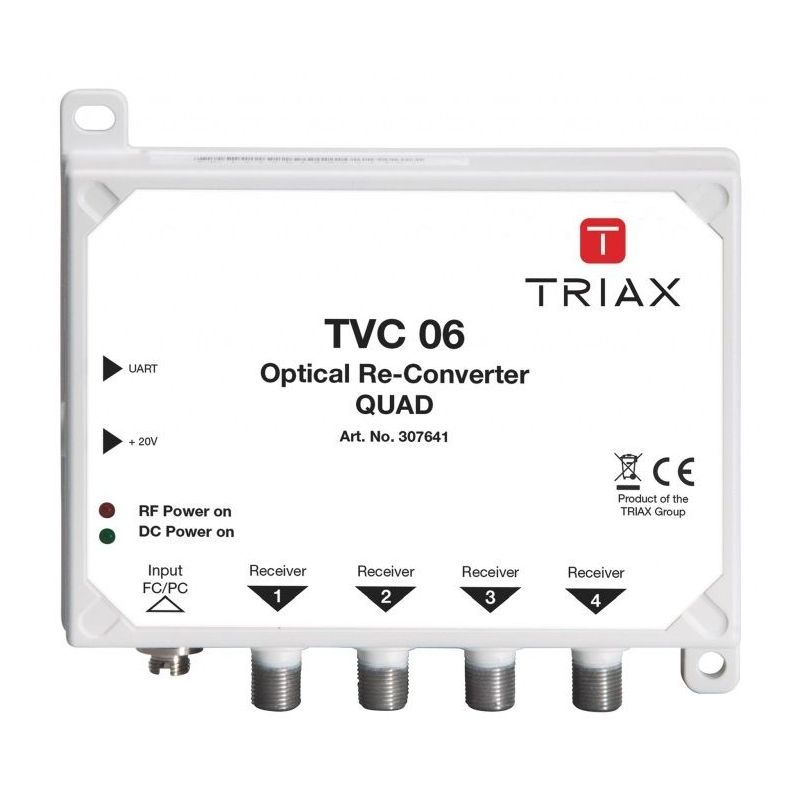

Triax TVC 06 Mini convertisseur optique QUAD BIS+TERR
CAG optique pour un niveau de sortie constant pour un niveau d'entrée compris entre 0 dBm et -15 dBm. Récepteur optique 1 entrée optique FC/PC et 4 sorties IF+Terr indépendantes. QUAD, pour quatre utilisateurs indépendants.
330,46 €
TTC
Référence
triax-307641
Marque
Triax
Triax TVC 06 Mini convertisseur optique QUAD BIS+TERR
330,46 €
Livraison en 7 jours, contactez-nous pour confirmer la disponibilité.
Le TVC 06 est un mini convertisseur optique-coaxial, qui convertisse le signal optique empilé en fréquence fourni à partir d'une unité latérale Opto-LNB TOL ou TOU232-Kit (IRS 1) en quatre signaux coaxiaux universels commutés comme un Quad LNB. Les convertisseurs fournissent également un signal coaxial DTT / DAB / FM diplexé sur chaque sortie lorsqu'il est inséré dans l'émetteur optique TOU 232 SA.
- Construit en AGC qui permet une large gamme dynamique des signaux optiques sur l'entrée de fibre avec moins d'écart du niveau de sortie RF et de la qualité du signal.
- Deux indicateurs LED affichent l'état de fonctionnement.
- Montage facile via une plaque de base murale.
- Alimentation via les sorties RF des récepteurs SAT
- Alimentation externe optionnelle pour un fonctionnement continu disponible.
Spécifications
| TVC 06 | |
| OPTICAL CHARACTERISTICS | |
| Optical budget for PON (max.) | 19.0(@TOL 32, TOU 232) - 22.0(@TOL 64) dB |
| Optical input power | -12.0(@TOL32,TOU232) -13.5...0(@TOL 64) dBm |
| Optical splitting in PON (max.) | 32(@TOL 32, TOU 232) - 64(@TOL 64) |
| CHARACTERISTICS | |
| AGC (Automatic Gain Control) | 30 dB |
| Output level SAT | 75 dBµV |
| Output level TER | 65 dBµV |
| Vertical High band (1.95 to 3.0 GHz) | 1100...2150 (>14.5V 22KHz) MHz |
| Vertical Low band (0.95 to 1.95 GHz) | 950...1950 (>14.5V) MHz |
| Wavelength | 1310/1550 nm |
| FREQUENCY | |
| RF frequency range, horizontal polarities | 3.4...5.45 GHz |
| RF frequency range, vertical polarities | 0.95...3.0 GHz |
| TER frequency range DAB | 174...241 MHz |
| TER frequency range DTT | 470...854 MHz |
| TER frequency range FM | 88...108 MHz |
| RETURN LOSS | |
| Return Loss | 10 dB |
| ELECTRICAL | |
| Impedance | 75 Ω |
| OPERATIONAL | |
| DC Operating voltage | 10...20 VDC |
| External PSU item ID | 307657 (TPS323-20Vdc/1.2A) |
| External PSU | Optional |
| Temperature - operating | -10...+60 °C |
| DC Current consumption (TYP) | 125 (225mA@10V) mA |
| CONNECTORS | |
| Connector | Optical - FC/PC |
| Connector Optical | Optical - FC/PC |
| Connector Type | Optical - FC/PC |
| Connector IN | Optical - FC/PC |
| Connector OUT | F-female (4xSAT+TER) |
| Output connectors | 4xF (4 x SAT+TER) |
| MECHANICAL | |
| Dimensions product (H x D x W) | 128x94x27 mm |
| Packaging Depth | 0,120 m |
| Packaging Height | 0,030 m |
| Total Weight | 0,400 kg |
| Packaging Width | 0,145 m |
| Net Weight | 0,370 kg |
| Remarks | External power supply TPS 323 (100-240Vac +20Vcd/1,2A) - part No. 307567 - order seperately |
| Tara Weight | 0,030 kg |
| Packaging Volume | 0,001 m3 |
CAG optique pour un niveau de sortie constant pour un niveau d'entrée compris entre 0 dBm et -15 dBm. Récepteur optique 1 entrée optique FC/PC et 4 sorties IF+Terr indépendantes. QUAD, pour quatre utilisateurs indépendants.
