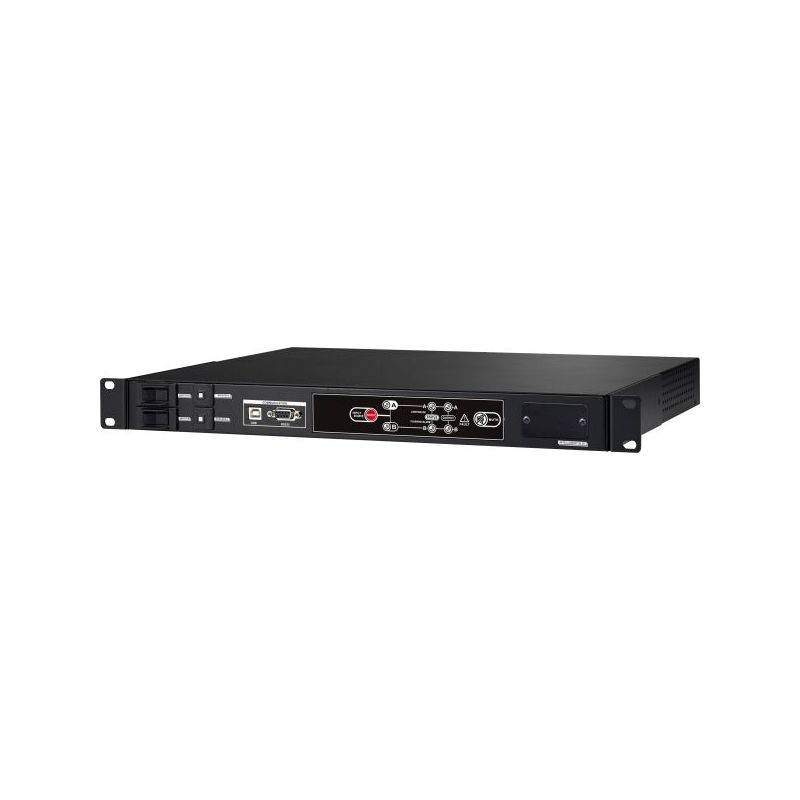

Lapara Commutateur de transfert automatique ATS

Commutateur ATS pour transfert automatique de courant au format rack 19", 2 entrées de courant indépendantes peuvent être connectées. En cas de panne de courant de l'entrée principale, le commutateur transfère automatiquement la puissance de l'entrée secondaire, maintenant ainsi l'alimentation sans interruption sur les appareils Le temps de transfert est presque instantané Lorsque l'entrée principale revient à l'alimentation, le commutateur ré-alimentera les appareils à travers elle.

Caracteéristiques

• Tension d'entrée: 230 V
• Fréquence: 50/60 Hz
• Tension d'entrée minimale en AC: 180 V
• Tension d'entrée AC maximale: 258 V
• Dimensions: 330 x 483 x 44 mm
• Poids: 8 Kg
• Entrées: 2 x IEC-C20
• Sorties: 8 x IEC-C13
• Port de communication USB: Oui
• Port de communication RS-232: Oui
• Temps de transfert: 9-12 ms

Commandes et indicateurs avant

• Input switches A et B.
• Protecteur d'entrée A (10A) et B (10A).
• Port de communication USB (B-femelle).
• Port de communication RS232 (DB9-femelle).
• Bouton de sélection d'entrée principale.
• Entrée LED prioritaire A et B.
• LED d'état d'entrée A et B (OK et alarme).
• LED d'état de sortie A et B.
• LED de défaut
• Appuyez sur le bouton pour arrêter l'alarme.
• Prise pour l'extension du module de communication.

Commandes et indicateurs arrière

• Port de communication de 6 terminaux.
• Bloc de sortie 1: 4 x IEC60320-C13 (10A max).
• Bloc de sortie 2: 4 x IEC60320-C13 (10A max).
• 3: 1 bloc de sortie IEC60320-C19 (16 A max).
• Entrée A: 1 x IEC60320-C20 (16A max).
• Entrée B: 1 x IEC60320-C20 (16A max).

Le contenu

• ATS au format rack 19", avec boîtier métallique (dimensions: 330 x 483 x 44 mm).
• Câble IEC60320-C19/C20 (1 unité).
• Câble IEC60320-C13/C14 (2 unités).
• Câble Schuko-mâle à IEC60320-C19 (2 unités).
• Câble USB (mâle A/B).
• Quincaillerie de rack 19 ".
• Logiciel de contrôle ATS.

Téléchargements

FICHE TECHNIQUE

Manuel d’usager
