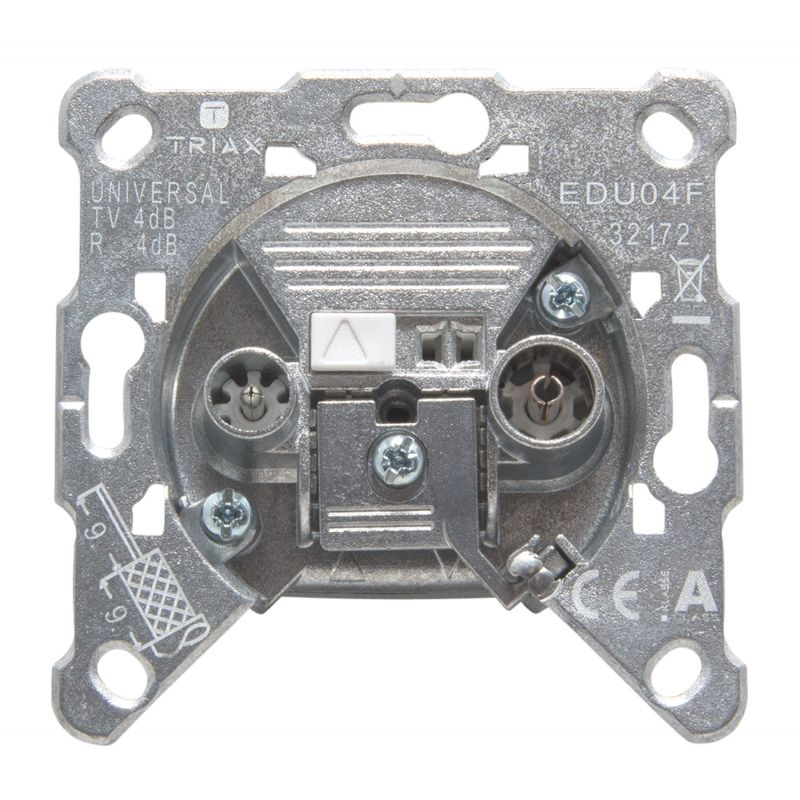

Distributeur final 4dB Triax EDU (5 à 2400 MHz dans les deux entrées)
Séparation finale entre TV et SAT. Idéal pour les installations de distribution domestique CATV et SAT-FI. Retour canal. Passage actuel à travers. Ces prises sont utilisées dans la distribution de signaux jusqu'à 2400 MHz.
8,52 €
TTC
Référence
triax-306111
Marque
Triax
Distributeur final 4dB Triax EDU (5 à 2400 MHz dans les deux entrées)
8,52 €
Séparation finale entre TV et SAT. Idéal pour les installations de distribution domestique CATV et SAT-FI. Retour canal. Passage actuel à travers. Ces prises sont utilisées dans la distribution de signaux jusqu'à 2400 MHz.
Prise universelle à 2 trous avec passage des fréquences comprises entre 5...2150MHz sur 2 connecteurs , IEC mâle et IEC femelle.
Caractéristiques
- S'utilisent en installation domestique en réception câble ou BIS commutée
- 2 sorties identiques (IEC mâle et IEC femelle) pour divers produits à raccorder
- Compatible voie de retour
- Passage de courant via la sortie TV (IEC mâle)
Spécifications
| INFORMATIONS SUR LA COMMANDE | |
|---|---|
| Code EAN | 5702663061118 |
| BLINDAGE | |
| Facteur de blindage @ 1000...2400 MHz | ≥ 55.0 dB |
| Facteur de blindage @ 300-470 MHz | ≥ 80.0 dB |
| Facteur de blindage @ 30-300 MHz | ≥ 85.0 dB |
| Facteur de blindage @ 470-1000 MHz | ≥ 75.0 dB |
| CARACTÉRISTIQUES | |
| Prises d'arrivée type | Terminale |
| BANDE DE FRÉQUENCES | |
| Plage de mesure RF | 5...2150 (2400) MHz |
| Bande de fréquence TV | 5...2150 (2400) MHz |
| ATTÉNUATION | |
| Pertes de dérivation IN-FM | 4.0 dB |
| Perte de passage IN-RF | 4.0 |
| Pertes de passage IN-TV | 4.0 dB |
| ISOLATION | |
| Isolation TV-FM | 20.0 dB |
| ADAPTATION | |
| Perte de retour FM | 18.0...12.0 dB |
| Perte de retour Entrée | 10.0 dB |
| Perte de retour TV | 18.0...12.0 dB |
| CARACTÉRISTIQUES ÉLECTRIQUES | |
| Impédance | 75 Ω |
| OPÉRATIONNEL | |
| Passage DC supporté TV | Oui (max. 24VDC / 0.5A) |
| Efficacité de blindage | EN50083-2 (Class A) |
| Plage de température de fonctionnement | -25...+55 °C |
| MTBF (durée moyenne entre pannes) | >1.000.000 heures |
| Température de stockage | -25...+55 °C |
| CONNECTEURS | |
| Adaptable Cable Diameters - Inner Conductor | 0.58...1.15 |
| Adaptable Cable Diameters - F-female | 0.6...1.13 |
| Adaptable Cable Diameters- Jacket | 4.5...7.2 |
| Adaptable Cable Diameters - Outer Conductor | 3.7...5.8 |
| Connecteur Entrée-Sortie | Spring Clamp Termination |
| Connecteur RF | IEC-femelle |
| Connecteur TV | IEC-mâle |
| MÉCANIQUE | |
| Dimensions du produit (H x P x L) | 70.6 x 70.6 x 21.9 mm |
| Profondeur brute | 0,070 m |
| Hauteur brute | 0,040 m |
| Poids brut | 0,106 Kg |
| Largeur brute | 0,070 m |
| Poids net | 0,096 kg |
| Quantité par emballage | 10 |
| Poids de l'emballage | 0,010 Kg |
| Tensile Strength - Inner Conductor 2 (Ø) | > 50 @ 1.13mm N/mm2 |
| Tensile Strength - Inner Conductor 1 (Ø) | > 25 @ 0.75mm N/mm2 |
