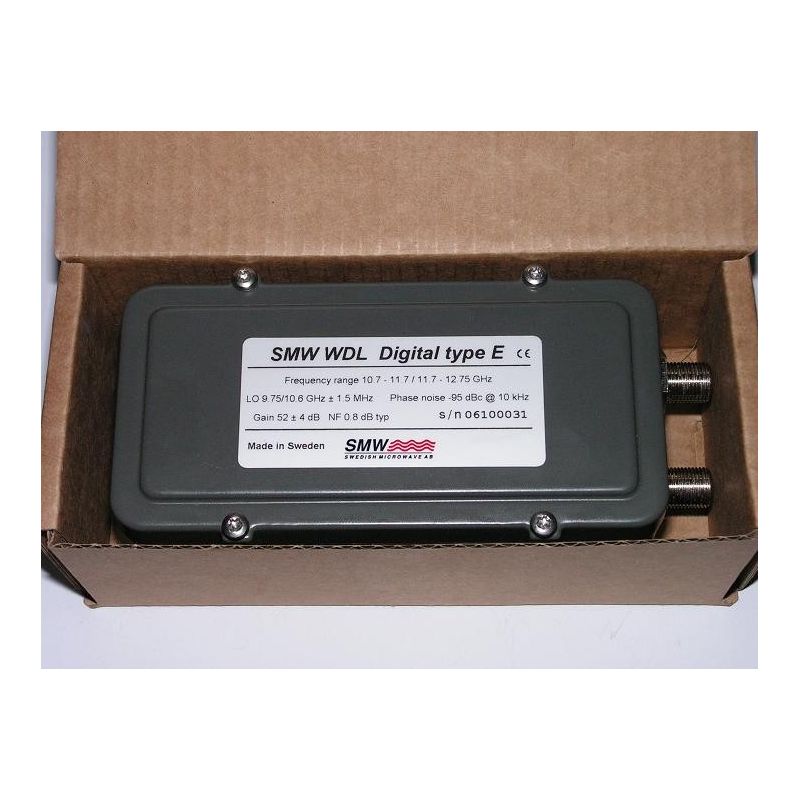

LNB SMW professionnel 0,3 dB wdl type E

Tous les LNB sont réglés individuellement pour obtenir les meilleures performances disponibles pour chaque unité. La qualité et la fiabilité à long terme sont également essentielles. Par conséquent, tous les LNB sont testés selon un programme d'essai très complet, qui inclut le chauffage, le refroidissement, les tests d'étanchéité et les tests électriques rigoureux.

Swedish Microwave (SMW) a été fondée en 1986 et est aujourd'hui un fabricant leader de LNB professionnels (Low Noise Blockdown Converters) pour le marché de la Ku-Band. La société est située à Motala en Suède et, à ce jour, les produits sont installés dans plus de 80 pays.

Tout en interne permet des produits de conception personnalisée, des délais de livraison courts, une grande flexibilité, un service rapide et un soutien.

• Le WDL Digital est la solution optimisée pour recevoir simultanément la bande Ku-Band et haute.
• Livré en standard avec le bruit de phase basse, la figure à faible bruit et les connecteurs F ou N.
• Les options incluent une haute stabilité LO, un faible gain, un faible rendement VSWR 1.55: 1 et des LO personnalisés.

SMW WDL Digital type E WDL Digital type B

Frequency range Low/High 10.7 - 11.7 / 11.7 - 12.75 GHz

LO frequency 9.75 GHz (Low band)

 10.6 GHz (High band)

Output frequency 950 - 1950 MHz (Low band)

1100 - 2150 MHz (High band)

Spurious signals in low band -60 dBm typ. @ 1700 MHz

high band -70 dBm typ. @ 1700 MHz

General Specification

Noise figure, typical 0.8 dB

Gain typical 52 dB

Gain variation max. ±4 dB/each band

±0.4 dB within 30 MHz

LO stability (over temp.) ±3 MHz

Age drifting ±500 kHz/year

LO Phase noise typ. -75 dBc @ 1 kHz

-85 dBc @ 5 kHz

-95 dBc @ 10 kHz

-110 dBc @ 100 kHz

-115 dBc @ >1 MHz

LO radiation -60 dBm

Image rejection 50 dB min.

1 dB gain compression point +5 dBm

IP3 +15 dBm

DC power 12-24 V / 180 mA typ (the DC can be feed through any of the two connectors. The LNB chooses the

output with the highest voltage input)

Operating temperature -30 to +60°C

Storage temperature -40 to +80°C

Input flange WR-75 waveguide

Output connectors (waterproof) F-connectors 75 ohm or

N-connectors 50 ohm

Output VSWR 2:1 max

Dimensions 134 (139 N) x 58 x 50 mm

Weight 587 g (F-connectors)

626 g (N-connectors)

Options High stability LO, ±1 MHz over temp.

High stability LO, ±1.5 MHz over temp.

High stability LO, ±2 MHz over temp.

Customized LOs. (E.g. 10.2 & 11.0 GHz)

Low gain

Low output VSWR, 1.55:1

Enclosed accessories O-ring

Screw M4 x 8 4 pcs

Small M4 key
