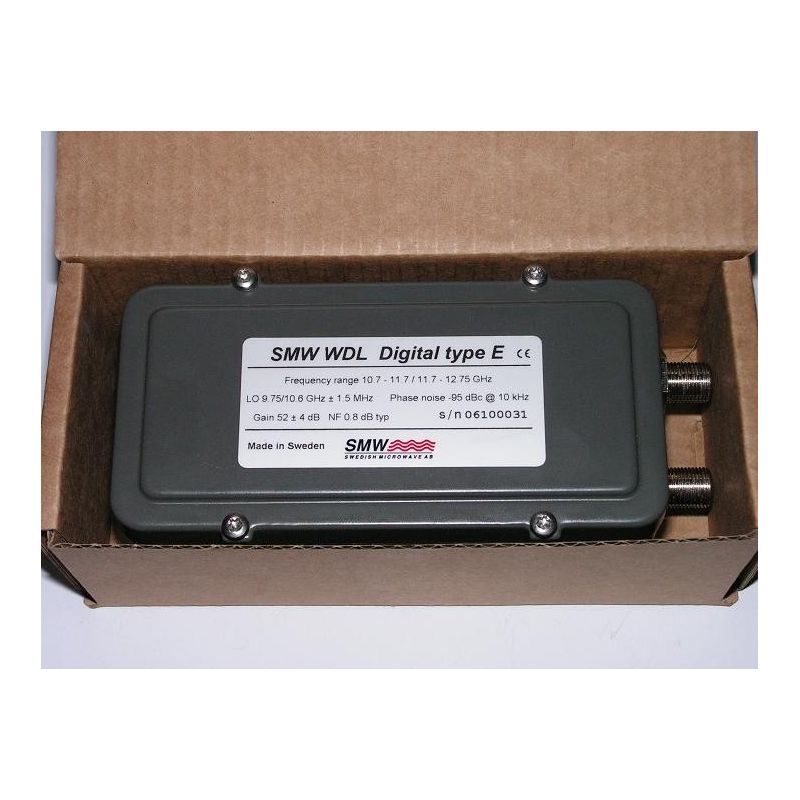

LNB SMW profissional 0,3 dB wdl tipo E
O WDL Digital é a solução otimizada para receber simultaneamente a Ku-Band de baixa e alta. Vem padrão com baixa fase de ruído, baixo nível de ruído e F ou N. As opções incluem alta estabilidade LO, baixo ganho, saída baixa VSWR 1.55: 1 e LOs personalizados.
385,00 €
Com IVA
Referência
smwwdldigitalypee
Todos os LNBs são manualmente ajustados manualmente para obter o melhor desempenho disponível para cada unidade. A qualidade e a confiabilidade a longo prazo também são essenciais. Portanto, todos os LNBs são testados de acordo com um programa de teste muito extenso, que inclui aquecimento, resfriamento, testes à prova d'água e rigorosos testes elétricos.
O Microondas Sueco (SMW) foi fundado em 1986 e hoje é um dos principais fabricantes de LNBs profissionais (Low Noise Blockdownconverters) para o mercado de Ku-Band. A empresa está localizada em Motala Suécia e, até à data, os produtos estão instalados em mais de 80 países.
Tudo em casa permite produtos de design personalizado, tempo de entrega curto, alta flexibilidade, serviço rápido e suporte.
- O WDL Digital é a solução otimizada para receber simultaneamente a banda Ku-Band e alta.
- Vem padrão com baixa fase de ruído, baixo nível de ruído e F ou N.
- As opções incluem alta estabilidade LO, baixo ganho, saída baixa VSWR 1.55: 1 e LOs personalizados.
SMW WDL Digital type E WDL Digital type B
Frequency range Low/High 10.7 - 11.7 / 11.7 - 12.75 GHz
LO frequency 9.75 GHz (Low band)
10.6 GHz (High band)
Output frequency 950 - 1950 MHz (Low band)
1100 - 2150 MHz (High band)
Spurious signals in low band -60 dBm typ. @ 1700 MHz
high band -70 dBm typ. @ 1700 MHz
General Specification
Noise figure, typical 0.8 dB
Gain typical 52 dB
Gain variation max. ±4 dB/each band
±0.4 dB within 30 MHz
LO stability (over temp.) ±3 MHz
Age drifting ±500 kHz/year
LO Phase noise typ. -75 dBc @ 1 kHz
-85 dBc @ 5 kHz
-95 dBc @ 10 kHz
-110 dBc @ 100 kHz
-115 dBc @ >1 MHz
LO radiation -60 dBm
Image rejection 50 dB min.
1 dB gain compression point +5 dBm
IP3 +15 dBm
DC power 12-24 V / 180 mA typ (the DC can be feed through any of the two connectors. The LNB chooses the
output with the highest voltage input)
Operating temperature -30 to +60°C
Storage temperature -40 to +80°C
Input flange WR-75 waveguide
Output connectors (waterproof) F-connectors 75 ohm or
N-connectors 50 ohm
Output VSWR 2:1 max
Dimensions 134 (139 N) x 58 x 50 mm
Weight 587 g (F-connectors)
626 g (N-connectors)
Options High stability LO, ±1 MHz over temp.
High stability LO, ±1.5 MHz over temp.
High stability LO, ±2 MHz over temp.
Customized LOs. (E.g. 10.2 & 11.0 GHz)
Low gain
Low output VSWR, 1.55:1
Enclosed accessories O-ring
Screw M4 x 8 4 pcs
Small M4 key
