Televes Conversion RF/Optique N-F-FC/PC, DAB/UHF - FI + LNB offset + Alimentation + éléments de raccordement
Kit qui convertit les 4 bandes SAT (FI) universelles et la bande terrestre (signaux numériques) en une seule sortie optique.
817,77 €
TTC
Référence
televes-236801
Marque
Televes
Televes Conversion RF/Optique N-F-FC/PC, DAB/UHF - FI + LNB offset + Alimentation + éléments de raccordement
817,77 €
Kit qui convertit les 4 bandes SAT (FI) universelles et la bande terrestre (signaux numériques) en une seule sortie optique.
- LNB avec sortie coaxiale. Empile les 4 polarités dans une bande de fréquences allant de 950 à 5.450 MHz.
- La conversion ODU32 couple les signaux SAT (BIS) du LNB et les signaux DAB/TNT , avant de les acheminer vers deux sorties optiques.
- Puissances optiques comprises entre 6 et 8 dBm.

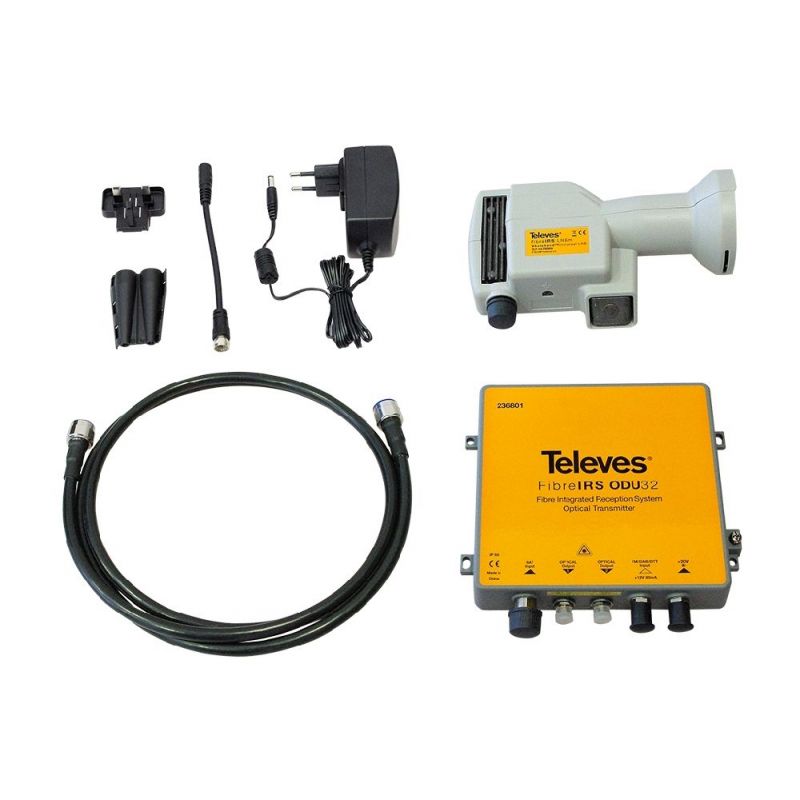

Composition du kit:
- Décalage LNB.
- Convertisseur ODU32 de RF au signal optique.
- Adaptateur d'alimentation AC / DC.
- Tuyau (2m / 50Ω / N Connecteurs).
- Bouchons de protection pour les connecteurs.
- Support pour ancrer l'ODU 32 sur un mât.
Spécifications
| Référence | 236801 | |||
| OPTIQUE | Longueur d’ onde | nm | 1310 | |
| Puissance optique pour chaque connecteur de sortie | dBm | 6 à 8 | ||
| DAB / DVB-T | Fréquence d’entrée | DAB / DVB-T | MHz | 217...230 / 470...862 |
| Impédance | Ohm | 75 | ||
| Niveau d’ entrée * (le signal DAB doit être inférieur au signal TNT de 15dB) | 1 canal | dBμV | 70 à 95 * | |
| 4 canaux | 90 | |||
| 8 canaux | 85 | |||
| Gain | dB | 15...45 | ||
| Platitude des signaux TNT | dans la bande | 4 | ||
| dans le canal | 0,5 | |||
| Fenêtre de CAG (Contrôle Automatique de Gain) | 25 | |||
| Facteur de bruit à gain maximum | 10 | |||
| OIP3(1) | dBμV | 134 | ||
| Réjection (950-2150 MHz) | dB | 20 | ||
| SAT | Fréquence d’entrée | Pol. verticale / Pol. horizontale | MHz | 950...3000 / 3400...5450 |
| Impédance | Ohm | 50 | ||
| Niveau d’entrée | dBμV | 96 a 111 | ||
| Platitude dans la bande | Polarisation verticale | dB | 4 | |
| Polarisation horizontale | 7 (3 dB de pente) | |||
| Platitude | par intervalle de 30 MHz | 1 | ||
| Fenêtre de CAG (Contrôle Automatique de Gain) min. | 15 | |||
| Facteur de bruit à gain maximum | 12 | |||
| OIP3 (min) (1) | dBμV | 129 | ||
| Réjection (217-862 MHz) (min) | dB | 20 | ||
| ALIMENTATION | Tension d’alimentation du convertisseur (par le connecteur F) | Vdc | 12 | |
| Tension d’alimentation du LNB (par le connecteur N) | Vdc | 6,2 | ||
| Consommation de courant (avec LNB) | mA | 500 | ||
| MÉCANIQUE | Connecteurs | Sortie optique | Typ | FC/PC |
| Entrée satellite | N femelle | |||
| Entrée DVB-T/DAB | F femelle | |||
| Alimentation | F femelle | |||
| Température de fonctionnement | ºC | -30 à +60 | ||
| Poids | gr | 545 | ||
| Dimensions du module de conversion ODU (Lrg x H x Pr) | mm | 168 × 160 × 30 | ||
(1) Niveau de sortie théorique pour lequel les produits de distorsion de troisième ordre sont égaux en puissance aux signaux souhaités.
