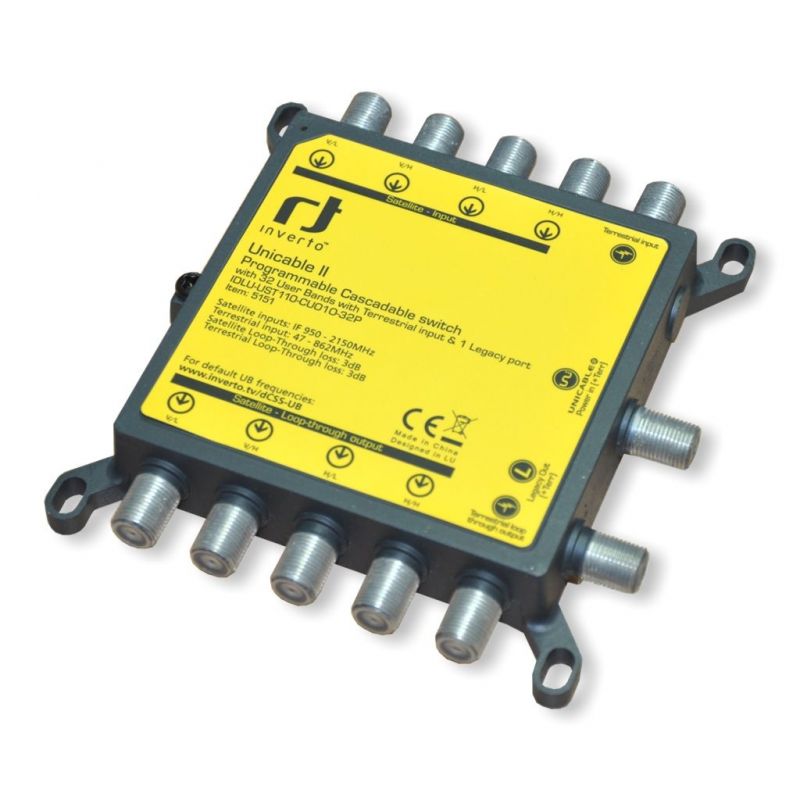

Inverto Unicable 2 Multiswitch cascadable programmable avec 32 UBs avec Terr. entrée et 1 port d'héritage
L'IDLU-UST110-CUO1O-32P est un multiswitch Unicable2 à petit facteur de forme permettant des installations avec jusqu'à 32 récepteurs satellite sur un seul câble basé sur la technologie d'empilage de canaux numériques. La technologie d'empilage numérique des canaux applique le traitement numérique du signal après les convertisseurs analogiques-numériques à large bande.
113,74 €
TTC
Référence
inverto-5151
Marque
Inverto
Inverto Unicable 2 Multiswitch cascadable programmable avec 32 UBs avec Terr. entrée et 1 port d'héritage
113,74 €
Vous aimerez aussi
L'IDLU-UST110-CUO1O-32P est un multiswitch Unicable2 à petit facteur de forme permettant des installations avec jusqu'à 32 récepteurs satellite sur un seul câble basé sur la technologie d'empilage de canaux numériques. La technologie d'empilage numérique des canaux applique le traitement numérique du signal après les convertisseurs analogiques-numériques à large bande (capture pleine bande) pour sélectionner et réorganiser les canaux du transpondeur. L'empilage de canaux numériques supprime le besoin de filtres SAW intégrés dans la bande, offre une flexibilité totale de sélection des canaux, prend en charge beaucoup plus de boîtiers décodeurs via un seul câble coaxial, simplifie grandement les installations chez les abonnés à un coût beaucoup plus faible et une consommation d'énergie inférieure.
Commandé par les récepteurs connectés selon le protocole EN50494 ou EN50607, le multiswitch sélectionnera le canal du transpondeur désiré, convertira sa fréquence à la fréquence de la bande utilisateur respective et l'empilera sur les ports de sortie Unicable via le convertisseur numérique-analogique (également appelé mode dynamique) ).
Le micrologiciel du multiswitch peut être configuré pour délivrer un mappage de fréquence fixe transpondeur-IF (également appelé mode "Static") et aligner jusqu'à 32 transpondeurs (en fonction de la bande passante des transpondeurs souhaités) sur les ports de sortie Unicable. Cela permet de connecter un nombre illimité de récepteurs au commutateur, ce qui rend les installations MDU nettement moins chères et plus simples que jamais. Le mode de fonctionnement - dynamique ou statique - le niveau de puissance de sortie, la bande passante du canal, les numéros UB, les fréquences centrales et la fonctionnalité de chacun des ports de sortie peuvent tous être également programmés.
Le multiswitch reçoit (et cascades) 4 bandes / polarités IF satellites (LV, LH, HV et HH) et les signaux VHF / UHF terrestres. Les ports de sortie Unicable et Legacy combinent le signal Terrestrial. Le signal Terrestre n'est pas amplifié. Le multiswitch est alimenté par l'adaptateur AC / DC fourni et le dispositif d'insertion de l'alimentation, ce qui permet une plus grande flexibilité dans divers scénarios d'installation. Le protocole de communication entre l'unité multiswitch et les récepteurs connectés est basé sur EN50494 et / ou EN50607 et peut être défini par bande utilisateur permettant aux opérateurs de prendre en charge des installations composées à la fois d'enregistreurs vidéo haute performance EN50494 et d'EN50607.
Pour les installations intérieures et extérieures.
* Programmateur non inclus, vendu séparément comme accessoire optionnel.
Spécifications
| Inverto | IDLU-UST110-CUO1O-32P |
|---|---|
| Inputs | 4 x Satellite IF inputs from Quattro LNB |
| 1 x UHF/VHF input from Terrestrial antenna | |
| Outputs | 4 x loopthrough satellite IF outputs |
| 1 x loopthrough terrestrial output | |
| 1 x Legacy output with combined terrestrial signal. | |
| 1 x Unicable output with up to 32 User Bands with combined terrestrial signal | |
| Control Protocol | DiSEqC1.x/DiSEqC2.0, EN50494/EN50607 |
| Inputs frequency range: Satellite | 950 ~ 2150 MHz |
| Terrestrial | 47 ~ 862 MHz |
| Loop-through loss: Satellite | 3 dB max. |
| Terrestrial | 3 dB max. |
| Conversion gain: Unicable output | 25dB min |
| Legacy universal output | -1 to +7 dB |
| Output signal level (AGC controlled) | Configurable (default -25dBm) |
| Input power range | -50 to -15 dBm |
| User band (Channel) bandwidth | Configurable, 10~80MHz (default 30MHz) |
| User band (Channel) gain ripple | 3 dB max. |
| User band frequencies (Channels) | Configurable; |
| Example of 32 User bands: CH0: 1210MHz (EN50494+EN50607) | |
| CH1: 1420MHz (EN50494+EN50607) | |
| CH2: 1680MHz (EN50494+EN50607) | |
| CH3: 2040MHz (EN50494+EN50607) | |
| CH4: 984MHz (EN50494+EN50607) | |
| CH5: 1020MHz (EN50494+EN50607) | |
| CH6: 1056MHz (EN50494+EN50607) | |
| CH7: 1092MHz (EN50494+EN50607) | |
| CH8: 1128MHz (EN50607) | |
| CH9: 1164MHz (EN50607) | |
| CH10: 1256MHz (EN50607) | |
| CH11: 1292MHz (EN50607) | |
| CH12: 1328MHz (EN50607) | |
| CH13: 1364MHz (EN50607) | |
| CH14: 1458MHz (EN50607) | |
| CH15: 1494MHz (EN50607) | |
| CH16: 1530MHz (EN50607) | |
| CH17: 1566MHz (EN50607) | |
| CH18: 1602MHz (EN50607) | |
| CH19: 1638MHz (EN50607) | |
| CH20: 1716MHz (EN50607) | |
| CH21: 1752MHz (EN50607) | |
| CH22: 1788MHz (EN50607) | |
| CH23: 1824MHz (EN50607) | |
| CH25: 1896MHz (EN50607) | |
| CH26: 1932MHz (EN50607) | |
| CH27: 1968MHz (EN50607) | |
| CH28: 2004MHz (EN50607) | |
| CH29: 2076MHz (EN50607) | |
| CH30: 2112MHz (EN50607) | |
| CH31: 2148MHz (EN50607) | |
| RF Isolation: | |
| Satellite/Satellite IF | 28 dB min. |
| Satellite/Terretsrial | 28 dB min. |
| Satellite Channel/Channel (UBs) | 28 dB min. |
| LO phase noise | @1 KHz: -80 max dBc/Hz |
| @10 KHz: -92 max dBc/Hz | |
| @100 KHz: -96 max dBc/Hz | |
| @1 MHz: -104 max dBc/Hz | |
| Integrated phase noise | 1.5 degrees max. |
| Input / Output VSWR | 2.5 : 1 |
| Input / Output Impedance | 75 Ω (F-Type) |
| Legacy port switching | V/L=>13V/0kHz , V/H=>13V/22kHz |
| H/L=>18V/0kHz , H/H>18V/22kHz | |
| LNB power supply | 13/18V, max 300mA |
| DC Power consumption | 450mA @13Vdc [max.] |
| Working Temperature | - 20 ~ + 60 °C |
| Dimensions | 113.50 x 110.50 x 20.80(H x W x D) mm |
