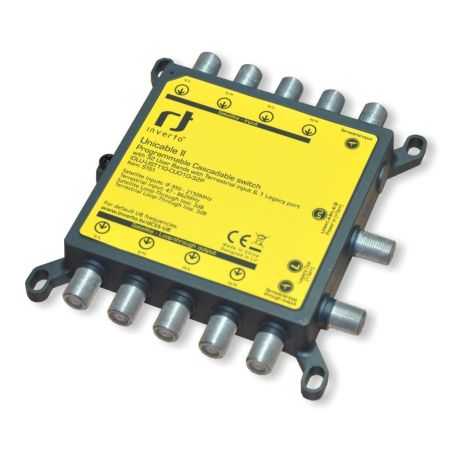

Inverto Unicable 2 Multiswitch programável em cascata com 32 UBs com Terr. entrada e 1 porta Legacy
O IDLU-UST110-CUO1O-32P é um pequeno fator de formato que permite instalações com capacidade múltipla de Unicable2 com até 32 receptores de satélite em um único cabo com base na tecnologia de empilhamento de canais digitais. A tecnologia de empilhamento de canais digitais aplica processamento de sinal digital após conversores de banda larga analógica a digital.
113,74 €
Com IVA
Referência
inverto-5151
Marca
Inverto
Inverto Unicable 2 Multiswitch programável em cascata com 32 UBs com Terr. entrada e 1 porta Legacy
113,74 €
Também poderá gostar
O IDLU-UST110-CUO1O-32P é um pequeno fator de formato que permite instalações com capacidade múltipla de Unicable2 com até 32 receptores de satélite em um único cabo com base na tecnologia de empilhamento de canais digitais. A tecnologia de empilhamento de canais digitais aplica processamento de sinal digital após conversores de banda larga analógica a digital (captura de banda total) para selecionar e reordenar canais de transponder. Em comparação com o empilhamento de canais analógicos, que é baseado na conversão de frequência analógica para slots de frequência fixa, a implementação de empilhamento de canais digitais remove a necessidade de filtros SAW na banda, oferece uma flexibilidade total de seleção de canais, suporta muitas mais caixas de ajuste por meio de um único cabo coaxial, simplifica consideravelmente as instalações em casas de assinantes com custo muito mais baixo e menor consumo de energia.
Controlado pelos receptores conectados em relação ao protocolo EN50494 ou EN50607, o multiswitch selecionará o canal de transponder desejado, converte sua freqüência para a respectiva freqüência de Band do Usuário e empilhe-o sobre as portas de saída Unicable através do conversor Digital para Analógico (também conhecido como "Modo Dinâmico" ).
O firmware multiswitch pode ser configurado para fornecer um mapeamento fixo de transponder para IF (também conhecido como "Static") e linha até 32 transponders (dependendo da largura de banda dos transponders desejados) nas portas de saída Unicable.Isso permite que um número ilimitado de receptores seja conectado ao switch, tornando as instalações do MDU substancialmente mais baratas e simples do que nunca.O modo de operação - dinâmico ou estático - nível de potência de saída, largura de banda do canal, números UB, freqüências centrais e a funcionalidade de cada uma das portas de saída também podem ser programados.
O multiswitch recebe (e cascata) 4 faixas IF IF / polaridades IF (LV, LH, HV e HH) e sinais VHF / UHF Terrestres. As portas de saída Unicable e Legacy combinam o sinal terrestre. O sinal terrestre não é amplificado. O multiswitch é alimentado através do adaptador AC / DC fornecido e do dispositivo de inserção de energia, permitindo maior flexibilidade em vários cenários de instalação. O protocolo de comunicação entre a unidade multiswitch e os receptores conectados é baseado em EN50494 e / ou EN50607 e pode ser definido por Usuário Band, permitindo que os operadores ofereçam suporte a instalações que consistam tanto na EN50494 quanto na EN50607 compatíveis com PVGs de Próxima Geração e HGWs.
Para instalações internas e externas.
* Programador não incluído, vendido separadamente como acessório opcional.
Controlado pelos receptores conectados em relação ao protocolo EN50494 ou EN50607, o multiswitch selecionará o canal de transponder desejado, converte sua freqüência para a respectiva freqüência de Band do Usuário e empilhe-o sobre as portas de saída Unicable através do conversor Digital para Analógico (também conhecido como "Modo Dinâmico" ).
O firmware multiswitch pode ser configurado para fornecer um mapeamento fixo de transponder para IF (também conhecido como "Static") e linha até 32 transponders (dependendo da largura de banda dos transponders desejados) nas portas de saída Unicable.Isso permite que um número ilimitado de receptores seja conectado ao switch, tornando as instalações do MDU substancialmente mais baratas e simples do que nunca.O modo de operação - dinâmico ou estático - nível de potência de saída, largura de banda do canal, números UB, freqüências centrais e a funcionalidade de cada uma das portas de saída também podem ser programados.
O multiswitch recebe (e cascata) 4 faixas IF IF / polaridades IF (LV, LH, HV e HH) e sinais VHF / UHF Terrestres. As portas de saída Unicable e Legacy combinam o sinal terrestre. O sinal terrestre não é amplificado. O multiswitch é alimentado através do adaptador AC / DC fornecido e do dispositivo de inserção de energia, permitindo maior flexibilidade em vários cenários de instalação. O protocolo de comunicação entre a unidade multiswitch e os receptores conectados é baseado em EN50494 e / ou EN50607 e pode ser definido por Usuário Band, permitindo que os operadores ofereçam suporte a instalações que consistam tanto na EN50494 quanto na EN50607 compatíveis com PVGs de Próxima Geração e HGWs.
Para instalações internas e externas.
* Programador não incluído, vendido separadamente como acessório opcional.
Especificações
| Inverto | IDLU-UST110-CUO1O-32P |
|---|---|
| Inputs | 4 x Satellite IF inputs from Quattro LNB |
| 1 x UHF/VHF input from Terrestrial antenna | |
| Outputs | 4 x loopthrough satellite IF outputs |
| 1 x loopthrough terrestrial output | |
| 1 x Legacy output with combined terrestrial signal. | |
| 1 x Unicable output with up to 32 User Bands with combined terrestrial signal | |
| Control Protocol | DiSEqC1.x/DiSEqC2.0, EN50494/EN50607 |
| Inputs frequency range: Satellite | 950 ~ 2150 MHz |
| Terrestrial | 47 ~ 862 MHz |
| Loop-through loss: Satellite | 3 dB max. |
| Terrestrial | 3 dB max. |
| Conversion gain: Unicable output | 25dB min |
| Legacy universal output | -1 to +7 dB |
| Output signal level (AGC controlled) | Configurable (default -25dBm) |
| Input power range | -50 to -15 dBm |
| User band (Channel) bandwidth | Configurable, 10~80MHz (default 30MHz) |
| User band (Channel) gain ripple | 3 dB max. |
| User band frequencies (Channels) | Configurable; |
| Example of 32 User bands: CH0: 1210MHz (EN50494+EN50607) | |
| CH1: 1420MHz (EN50494+EN50607) | |
| CH2: 1680MHz (EN50494+EN50607) | |
| CH3: 2040MHz (EN50494+EN50607) | |
| CH4: 984MHz (EN50494+EN50607) | |
| CH5: 1020MHz (EN50494+EN50607) | |
| CH6: 1056MHz (EN50494+EN50607) | |
| CH7: 1092MHz (EN50494+EN50607) | |
| CH8: 1128MHz (EN50607) | |
| CH9: 1164MHz (EN50607) | |
| CH10: 1256MHz (EN50607) | |
| CH11: 1292MHz (EN50607) | |
| CH12: 1328MHz (EN50607) | |
| CH13: 1364MHz (EN50607) | |
| CH14: 1458MHz (EN50607) | |
| CH15: 1494MHz (EN50607) | |
| CH16: 1530MHz (EN50607) | |
| CH17: 1566MHz (EN50607) | |
| CH18: 1602MHz (EN50607) | |
| CH19: 1638MHz (EN50607) | |
| CH20: 1716MHz (EN50607) | |
| CH21: 1752MHz (EN50607) | |
| CH22: 1788MHz (EN50607) | |
| CH23: 1824MHz (EN50607) | |
| CH25: 1896MHz (EN50607) | |
| CH26: 1932MHz (EN50607) | |
| CH27: 1968MHz (EN50607) | |
| CH28: 2004MHz (EN50607) | |
| CH29: 2076MHz (EN50607) | |
| CH30: 2112MHz (EN50607) | |
| CH31: 2148MHz (EN50607) | |
| RF Isolation: | |
| Satellite/Satellite IF | 28 dB min. |
| Satellite/Terretsrial | 28 dB min. |
| Satellite Channel/Channel (UBs) | 28 dB min. |
| LO phase noise | @1 KHz: -80 max dBc/Hz |
| @10 KHz: -92 max dBc/Hz | |
| @100 KHz: -96 max dBc/Hz | |
| @1 MHz: -104 max dBc/Hz | |
| Integrated phase noise | 1.5 degrees max. |
| Input / Output VSWR | 2.5 : 1 |
| Input / Output Impedance | 75 Ω (F-Type) |
| Legacy port switching | V/L=>13V/0kHz , V/H=>13V/22kHz |
| H/L=>18V/0kHz , H/H>18V/22kHz | |
| LNB power supply | 13/18V, max 300mA |
| DC Power consumption | 450mA @13Vdc [max.] |
| Working Temperature | - 20 ~ + 60 °C |
| Dimensions | 113.50 x 110.50 x 20.80(H x W x D) mm |
