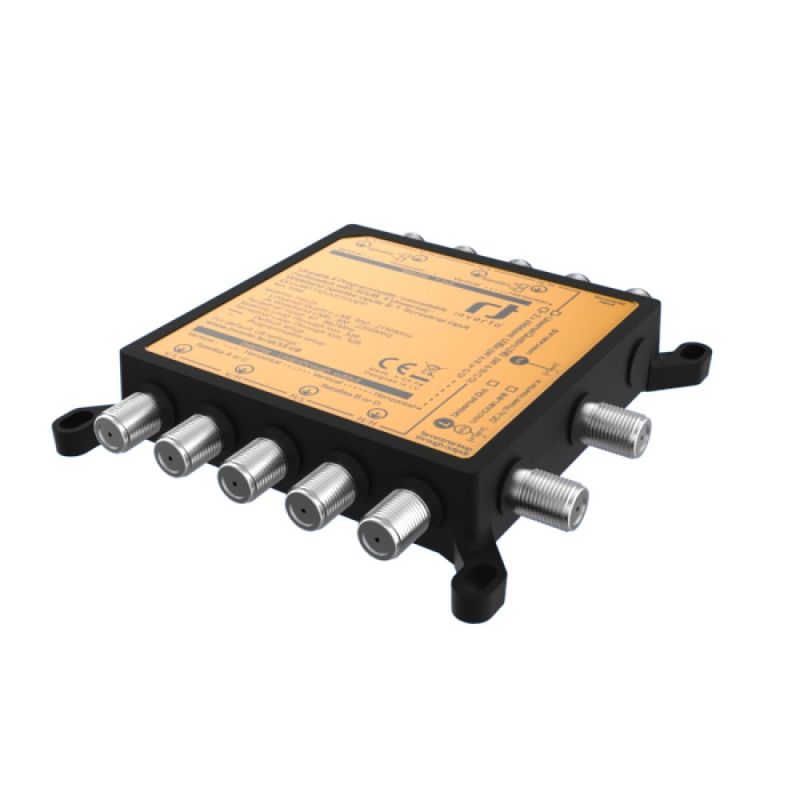

L'IDLU-UWT110-CUO1O-32P est un multicommutateur Unicable2 à petit facteur de forme permettant des installations avec jusqu'à 32 récepteurs satellite sur un seul câble basé sur la technologie d'empilage de canaux numériques. La technologie d'empilage numérique des canaux applique le traitement numérique du signal après les convertisseurs analogiques-numériques à large bande (capture pleine bande) pour sélectionner et réorganiser les canaux du transpondeur.

Le multiswitch prend en charge les modes dynamique et statique. En mode dynamique (par défaut), jusqu'à 32 récepteurs compatibles EN50607 (ou jusqu'à 16 compatibles EN50494) connectés via les ports de sortie Unicable, peuvent sélectionner le transpondeur souhaité et le recevoir sur la bande utilisateur respective. En mode statique, le multiswitch délivre un mappage de fréquence fixe transpondeur-IF et peut aligner jusqu'à 32 transpondeurs (en fonction de la bande passante des transpondeurs souhaités) sur ses ports de sortie Unicable. Cela permet de connecter un nombre illimité de récepteurs au commutateur, ce qui rend les installations MDU nettement moins chères et plus simples que jamais.

Ce multiswitch dispose de 4 entrées satellites pouvant recevoir (et cascadant) 4 bandes IF satellite universelles (LV, LH, HV et HH) à partir d'une alimentation satellite, ou 2 signaux IF satellites à large bande (Horizontal et Vertical) à partir de deux signaux satellites. Une fonction unique du micrologiciel multiswitch permet de connecter deux unités en guirlande et de combiner leurs sorties avec un combineur externe pour prendre en charge la connexion de jusqu'à 4 signaux IF satellites à large bande provenant de jusqu'à quatre sources d'alimentation satellite. Il dispose également d'une entrée VHF / UHF terrestre. Les signaux terrestres sont combinés sur les deux ports de sortie du multiswitch.

Le signal Terrestre n'est pas amplifié. Le multiswitch a deux sorties - par défaut, un des ports est configuré pour fonctionner comme port Unicable en mode dynamique et le second est configuré pour fonctionner comme Universal (Legacy) et passe à Unicable dès qu'il reçoit une commande EN50494 ou EN50607 . Le mode de fonctionnement et la configuration de chaque port de sortie - unicable / universel, dynamique / statique - niveau de puissance de sortie, largeur de bande de canal, numéros UB et protocole, fréquences centrales et fonctionnalité de chacun des ports de sortie sont entièrement programmables via le programmeur Unicable II d'Inverto et outil logiciel PC.

Le multiswitch est alimenté par l'adaptateur AC / DC fourni et le dispositif d'insertion de l'alimentation, ce qui permet une plus grande flexibilité dans divers scénarios d'installation. Le protocole de communication entre l'unité multiswitch et les récepteurs connectés est basé sur EN50494 et / ou EN50607 et peut être défini par bande utilisateur permettant aux opérateurs de prendre en charge des installations composées à la fois d'enregistreurs vidéo haute performance et de poids lourds compatibles EN50494 et EN50607.

Spécifications
