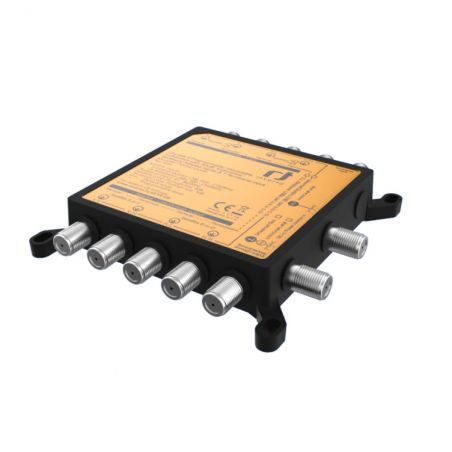

Inverto Unicable 2 Multiswitch em cascata programável com 32 UBs, 4 entradas de satélite Universal / Wideband e 1 Terr. entrada
O IDLU-UWT110-CUO1O-32P é um multiswitch de formato pequeno Unicable2 que permite instalações com até 32 receptores de satélite em um único cabo com base na tecnologia de empilhamento de canal digital. A tecnologia de empilhamento de canal digital aplica processamento de sinal digital após conversores analógicos de banda larga digital.
113,74 €
Com IVA
Referência
inverto-5294
Marca
Inverto
Inverto Unicable 2 Multiswitch em cascata programável com 32 UBs, 4 entradas de satélite Universal / Wideband e 1 Terr. entrada
113,74 €
O IDLU-UWT110-CUO1O-32P é um multiswitch de fator de forma pequeno Unicable2 que permite instalações com até 32 receptores de satélite através de um único cabo baseado na tecnologia de empilhamento de canal digital. A tecnologia de empilhamento de canal digital aplica processamento de sinal digital após conversores de banda larga analógica para digital (captura de banda total) para selecionar e reordenar canais de transponder.
O multiswitch suporta os modos dinâmico e estático. No modo Dinâmico (padrão), até 32 receptores compatíveis com EN50607 (ou até 16 compatíveis com EN50494) conectados às portas de saída Unicable, podem selecionar o transponder desejado e recebê-lo pela respectiva Banda do Usuário. No modo estático, o multiswitch produz um mapeamento de freqüência de transponder para IF fixo e pode alinhar até 32 transponders (dependendo da largura de banda dos transponders desejados) através de suas portas de saída Unicable. Isso permite que um número ilimitado de receptores seja conectado ao switch tornando as instalações de MDU substancialmente mais baratas e mais simples do que nunca.
Este multiswitch tem 4 entradas de satélite que podem receber (e cascatear) 4 bandas IF de satélite universal (LV, LH, HV e HH) de um feed de satélite ou 2 sinais IF de satélite de banda larga (Horizontal e Vertical) de dois feeds de satélite. Uma característica única do firmware multiswitch permite encadear duas unidades e combinar suas saídas com o combinador externo para suportar a conexão de até 4 sinais IF de satélite de banda larga de até quatro transmissões via satélite. Também possui uma entrada Terrestre VHF / UHF. Os sinais terrestres são combinados em ambas as portas de saída do multiswitch.
O sinal terrestre não é amplificado. O multiswitch tem duas saídas - por padrão, uma das portas é configurada para funcionar como uma porta Unicable no modo dinâmico e a segunda é configurada para funcionar como Universal (Legacy) e muda para Unicable assim que recebe um comando EN50494 ou EN50607 . O modo de operação e configuração de cada porta de saída - unicable / universal, dinâmico / estático - nível de potência de saída, largura de banda do canal, números UB e protocolo, frequências centrais e a funcionalidade de cada uma das portas de saída são totalmente programáveis através do dispositivo Unicamp II Programmer da Inverto e ferramenta de software para PC.
O multiswitch é alimentado através do adaptador AC / DC fornecido e do dispositivo de inserção de energia, permitindo maior flexibilidade em vários cenários de instalação. O protocolo de comunicação entre a unidade multiswitch e os receptores conectados é baseado em EN50494 e / ou EN50607 e pode ser definido por Banda do Usuário permitindo que os operadores suportem instalações consistindo de PVRs e HGWs de Próxima Geração compatíveis somente com EN50494 e com EN50607.
Especificações
| Inverto | IDLU-UWT110-CUO1O-32P |
| Frequency range: satellite | Quattro LNB: 950 MHz ~ 2150 MHz (default) Wideband LNB: 300 MHz ~2350 MHz |
| Frequency range: terrestrial | 47 MHz ~ 862 MHz |
| Inputs | 4x IF inputs: - for 1x Quattro LNB (default) - or 2x Wideband LNBs 1x UHF/VHF input for terrestrial antenna |
| Outputs | 4x Loopthrough satellite IF outputs 1x Loopthrough terrestrial output 1x Unicable II (dCSS/EN50607) output, dynamic (default) or statis mode, supporting up to 32 UBs. With combined terrestrial signal. 1x Universal (Legacy) by default upon power up, auto switch to Unicable II™ upon receiving EN50494/EN50607 command. With combined terrestrial signal |
| Input power range | -50 dBm ~ -15 dBm |
| Output signal level (AGC) | Configurable (default -25 dBm) |
| RF isolation: satellite/terretsrial (input) | 25 dB min. |
| RF isolation: satellite/satellite (input) | 25 dB min. |
| RF isolation: satellite ch/ch (UBs, output) | 28 dB min. |
| Loop-through loss: satellite | 3 dB max. |
| Loop-through loss: terrestrial | 3 dB max. |
| Gain: Unicable II™ (dCSS) output (out of AGC) | 25 dB min. |
| Gain: legacy (universal) output | 10 dB min. |
| LO phase noise @ 1 kHz | -80 dBc/Hz max. |
| LO phase noise @ 10 kHz | -92 dBc/Hz max. |
| LO phase noise @ 100 kHz | -96 dBc/Hz max. |
| LO phase noise @ 1 MHz | -104 dBc/Hz max. |
| Integrated phase noise | 1.5° max. |
| Control protocols | DiSEqC 1.x/DiSEqC 2.0, EN50494/EN50607 |
| Legacy port switching | V/L => 13 V/0 kHz , V/H =>13 V/22 kHz H/L => 18 V/0 kHz , H/H => 18 V/22 kHz |
| Input/Output impedance | 75 Ω (F-type) |
| LNB power supply | 300 mA max. @ 13 VDC ~ 18 VDC |
| Power consumption | 500 mA @ 13 VDC max. |
| Working temperature | -20 °C ~ +60 °C |
| IP protection | IP54 |
| Product dimensions (W x D x H) | 11.35 cm x 11.05 cm x 20.8 cm |
| Weight | 165 g |
| Unicable II™ (dCSS) port specifications | |
|---|---|
| User band (channel) bandwidth | Configurable, 10 MHz ~ 80 MHz (default 30MHz) |
| User band (channel) gain ripple | 3 dB max. |
| User band (channel) frequencies | Configurable; Default 32 User bands: |
| CH1: 1210MHz (EN50494+EN50607) | |
| CH2: 1420MHz (EN50494+EN50607) | |
| CH3: 1680MHz (EN50494+EN50607) | |
| CH4: 2040MHz (EN50494+EN50607) | |
| CH5: 984MHz (EN50494+EN50607) | |
| CH6: 1020MHz (EN50494+EN50607) | |
| CH7: 1056MHz (EN50494+EN50607) | |
| CH8: 1092MHz (EN50494+EN50607) | |
| CH9: 1128MHz (EN50607) | |
| CH10: 1164MHz (EN50607) | |
| CH11: 1256MHz (EN50607) | |
| CH12: 1292MHz (EN50607) | |
| CH13: 1328MHz (EN50607) | |
| CH14: 1364MHz (EN50607) | |
| CH15: 1458MHz (EN50607) | |
| CH16: 1530MHz (EN50607) | |
| CH17: 1530MHz (EN50607) | |
| CH18: 1566MHz (EN50607) | |
| CH19: 1602MHz (EN50607) | |
| CH20: 1638MHz (EN50607) | |
| CH21: 1716MHz (EN50607) | |
| CH22: 1752MHz (EN50607) | |
| CH23: 1788MHz (EN50607) | |
| CH24: 1824MHz (EN50607) | |
| CH25: 1860MHz (EN50607) | |
| CH26: 1896MHz (EN50607) | |
| CH27: 1932MHz (EN50607) | |
| CH28: 1968MHz (EN50607) | |
| CH29: 2004MHz (EN50607) | |
| CH30: 2076MHz (EN50607) | |
| CH31: 2112MHz (EN50607) | |
| CH32: 2148MHz (EN50607) | |
