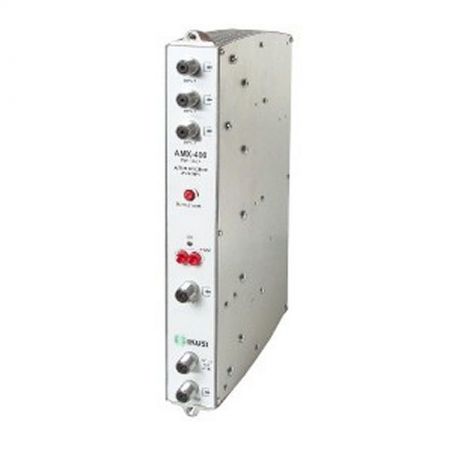

Ikusi AMX-400 Multiplexeur 4 entrées et jusqu'à 24 canaux sortie

Multiplexeur Actif 4 Entrées 47-862 MHz. Application dans stations ClassA encombrantes où les modules sont montés dans plusieurs cadres-racks.

181,50 €

TTC

Référence ikusi-4433

Marque Ikusi

Ikusi AMX-400 Multiplexeur 4 entrées et jusqu'à 24 canaux sortie

181,50 €

Description
Détails du produit

IKUSI AMX-400. Multiplexeur Actif 4 Entrées 47-862 MHz. Application dans stations ClassA encombrantes où les modules sont montés dans plusieurs cadres-racks.

Caractéristiques

Application dans stations ClassA volumineuses. AMX-400 est un multiplexeur de 4 entrées dessiné pour pouvoir combiner jusqu’à 24 canaux (6 canaux par entrée).
Le système peut combiner jusqu’à 96 canaux en utilisant 4 AMX-400 et un multiplexeur passif final (ou un autre AMX aux dépens d’une plus grande distorsion d’intermodulation).
La somme des signaux combinés est connecté au module amplificateur HPA de sortie de la station.
Isolation totale entre entrées.
Gain net de multiplexage.
Technologie push-pull d’amplification.

Spécifications techniques

RÉF.		4433
Nombre d'entrées	MHz	4
Bande passante	dB	45 -862
Réponse amplitude-fréquence	dB	±1,5
Gain	dB	7
IM pour 4x 6 canaux niveau entrée 72 dBµV	dB	-75
Sortie
Atténuateur réglable de sortie	dB	0 - 10
Affaiblissement de réflexion entrée et sortie	dB	≥ 10
Test de sortie	dB	-20 ±1
Tension d'alimentation	VDC	+12
Consommation	mA	470
Connectique HF et test		F femelle
Type connectique alimentation CC		embase “banane”
Dimensions	mm	230 x 195 x 32
