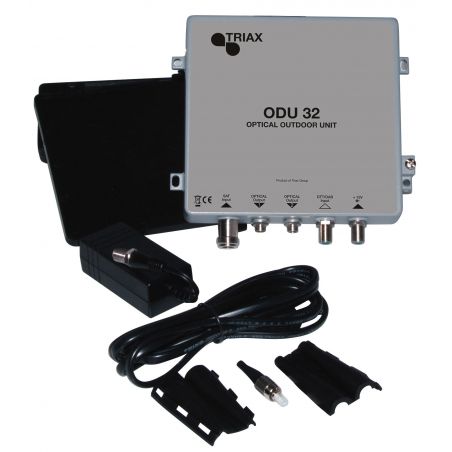

Triax TOU232 - Kit complet pour 1 SAT + Terr / 2 sorties

Kit composé d'un LNB TWL 01, un émetteur optique FI TDOU 016 SA un câble coaxial de 2 mètres avec N connecteurs une alimentation de 100 à 240 VAC / 20 Vdc - 1,2 A

874,75 €
TTC
Référence triax-307614
Marque Triax
Quantité
Disponible dans 4/5 jours

Free shipping

Triax TOU232 - Kit complet pour 1 SAT + Terr / 2 sorties

874,75 €

Le Triax TOU232 est un LNB satellite en bande Ku à partir d'un satellite qui fournit une sortie optique large bande de 1310 nm et 1550 nm où les quatre polarités de satellite et un signal TER (DAB / DTT / FM) sont empilés dans une gamme de fréquences (950-5450 MHz) pour la distribution à travers un seul câble à fibres optiques. Il fournit un budget de lien équivalent à 2x32 = 64 formulaires de division.

La sortie de la fibre optique est réalisée via un connecteur FC / PC. La puissance est appliquée à travers un connecteur F. L'unité est fournie avec une alimentation séparée (sur la porte) avec une sortie du connecteur F.

Kit composé par

  • 1 LNB TWL 01.
  • 1 émetteur optique TOU 232SA.
  • 1 câble coaxial de 2 m équipé de N connecteurs
  • 1 alimentation de 100 à 240 Vca / 20 Vdc 1,2 A.
  • Divers accessoires

Spécifications

INFORMATIONS SUR LA COMMANDE
Code EAN 5702663076143
CARACTÉRISTIQUES OPTIQUE
niveau de sortie optique (nom. @ 25 °C) 2 x 7.0 dBm
Budget optique PON (max.) 2 x 19.0 dB
Répartition optique PON (max.) 2 x 32
CARACTÉRISTIQUES
Longeur d'onde 1310 nm
Classe Laser 1M 1M
Diamètre du cornet 40 mm
Bande de fréquences de réception 10.7 - 12.75 GHz
Entree Polarisation horizontal & vertical
SAT-IF range, full stacked on coax output 0.95 - 5.450 GHz
Bandes BIS verticales VL et VH concaténées 0.950 - 3.0 GHz
Bandes BIS horizontales HL et HH concaténées 3.4 - 5.45 GHz
Fréquence de l'O.L. – Vertical 9.75 GHz
Fréquence de l'O.L. – Horizontal 7.3 GHz
Réjection fréquence image (min.) 40 dB
Parasites dans la bande BIS -25 dBc
Distance liaison fibre max. (fonction pertes PON) 10 km
SAT-IF input frequency Vpol + Hpol 0.95 - 5.45 GHz
SAT-IF Gain Flatness Vpol (0.95 - 3.0 GHz) < 4 dB
SAT-IF gain flatness Hpol (3.4 - 5.43 GHz) 7 (incl. 3 dB pre-emphase dB
TER input level range DTT @ 6 transponders 70 (-3 +27) dBµV
TER input level range DAB -12 dB below DTT dBµV
TER input level range FM 70 (-3 +27) dBµV
BANDE DE FRÉQUENCES
TER input frequency range DTT 470 - 854 MHz
TER input frequency range DAB 213 - 230 MHz
TER input frequency range FM 87 - 108 MHz
GAIN
Gain 62 - 72 dB
Facteur de bruit (valeur typique) 0.5 dB
TER gain flatness < 4 dB
TER noise figure < 10 dB
ISOLATION
Isolation "Cross polar" (valeur Typique) 30 dB
OPÉRATIONNEL
AC Tension d'alimentation 100...250 VAC
DC Tension d'alimentation 20 VDC
Consummation (incl. Full band LNB) < 500 mA
Externe PSU Compris
Externe PSU Référence 307657 (TPS323-20Vdc/1.2A)
Température de fonctionnement See components of the kit °C
Température de stockage See components of the kit °C
Indice IP See components of the kit
CONNECTEURS
TER entreé F-female (75 Ohm)
Connecteur Entrée N-connector
Connector DC F-femelle
Connecteur Sortie FC/PC
Connecteur d'alimentation Embase F-femelle F-female
MÉCANIQUE
Dimensions du produit (H x P x L) See components of the kit mm
Hauteur brute 0.120 m
Largeur brute 0.280 m
Profondeur brute 0.360 m
Volume 0.012 m3
Poids net 1.53 kg
Poids de l'emballage 0.620 Kg
Poids brut 2.15 Kg
Remarques Kit composé de : 1 LNB TWL 01. 1 émetteur optique ULB TOU 232SA. 1 câble coaxial de 2 m équipé de la connectique N. 1 alimentation 100 - 240 Vac / 20 Vcc 1,2 A. divers accessoires. Remote feed TER 11.5Vdc/<80mA
