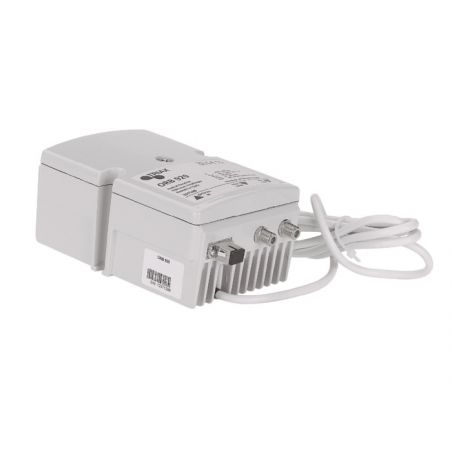

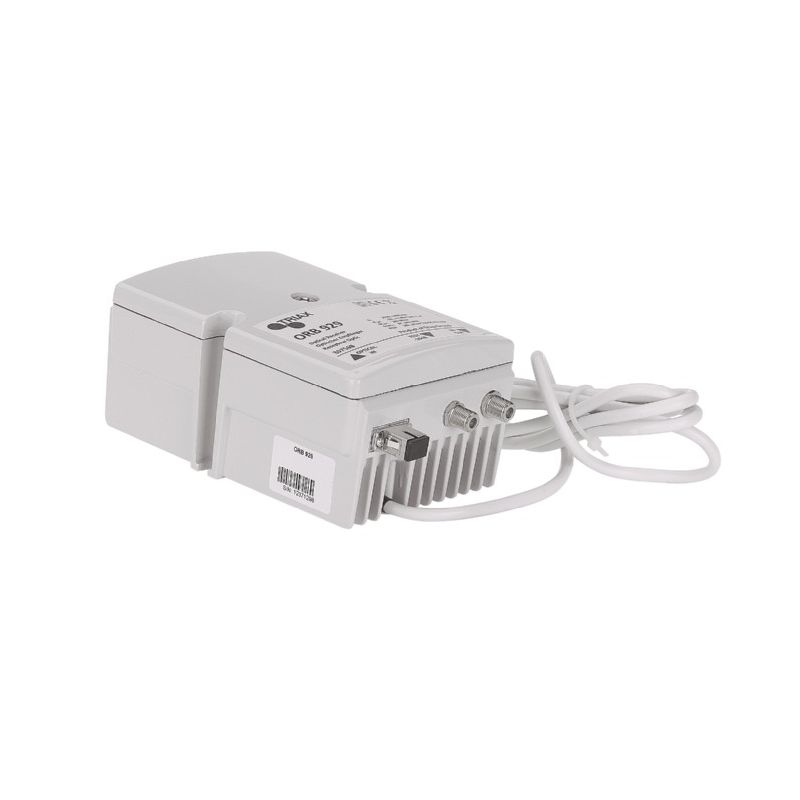

Récepteur optique ORB de 47 à 862 MHz, Triax Contrôle de niveau optique par LED: 2 x 7 segments
Fréquence optique: 47 à 862 MHz Niveau d'entrée optique: -8 à +1 dBm. AGC optique intégré: plage de réglage de -6 à 0 dBm. Longueur d'onde: 1100 à 1650 nm
546,32 €
TTC
Référence
triax-307568
Marque
Triax
Récepteur optique ORB de 47 à 862 MHz, Triax Contrôle de niveau optique par LED: 2 x 7 segments
546,32 €
Caractéristiques
- Fréquence optique: 87 à 862 MHz
- Niveau d'entrée optique: -8 à +1 dBm
- AGC optique intégré: plage de réglage de -6 à 0 dBm
- Longueur d'onde: 1100 à 1650 nm
- Niveau de sortie: 123 dBμV (DIN 45004B)
- Niveau de sortie: 114 dBμV pour 42 canaux (CENELEC)
- Niveau d'entrée optique maximum: +3 dBm
- Fréquence de sortie: 47 à 862 MHz
- Régulation de l'atténuation et de l'égalisation par des modules injectables non inclus: JPX 0 dB ... JPX 20 dB.
- Contrôle du niveau optique par LED: 2 x 7 segmeentos
- Boîtier compact en aluminium IP 40
- Connecteurs optiques: SC / APC
- Connecteur RF: type F
Spécifications
| ORDER INFORMATION | |
|---|---|
| EAN Number | 5702663075689 |
| OPTICAL CHARACTERISTICS | |
| Optical input power | -10.0 ... +1.0 / max. +3.0 dBm |
| Optical Return Loss | >40.0 dB |
| Eq. Input Noise Current | 8.0 pA/√Hz |
| Reception wavelength | 1100...1650 nm |
| CHARACTERISTICS | |
| AGC (Automatic Gain Control) | -6.0...0 dB |
| Max. output level | 129 dBµV |
| Output level CTB @ 60 dB IMD (42 ch) flat | 114 dBµV |
| Output level CSO @ 60 dB IMD (42 ch) flat | 114 dBµV |
| Output level stability | ± 1.0 dB |
| Test point | -20 dB |
| FREQUENCY | |
| Frequency range | 47...862 MHz |
| GAIN | |
| Gain flatness | ± 0.75 dB |
| LOSS | |
| Equalization | JXP plug-in 0...20 |
| RETURN LOSS | |
| Return Loss | > 18 dB |
| ELECTRICAL | |
| Number of receivers | 1 |
| OPERATIONAL | |
| AC Supply voltage | 180...253 / 50...60Hz VAC |
| Power Consumption (typ.) | 13.0 W |
| Operating temperature range | -20 ... +55 °C |
| IP Housing protection class | IP 64 |
| CONNECTORS | |
| Connector Type | F-female |
| Output connectors (for RF) | F-female type |
| Connector Optical | Optical - SC/APC |
| MECHANICAL | |
| Product Height | 107 mm |
| Product Depth | 75 mm |
| Product Width | 155 mm |
| Packing QTY | 1 |
| Net Weight | 1.801 kg |
| Tara Weight | 0.206 kg |
| Total Weight | 2.01 kg |
