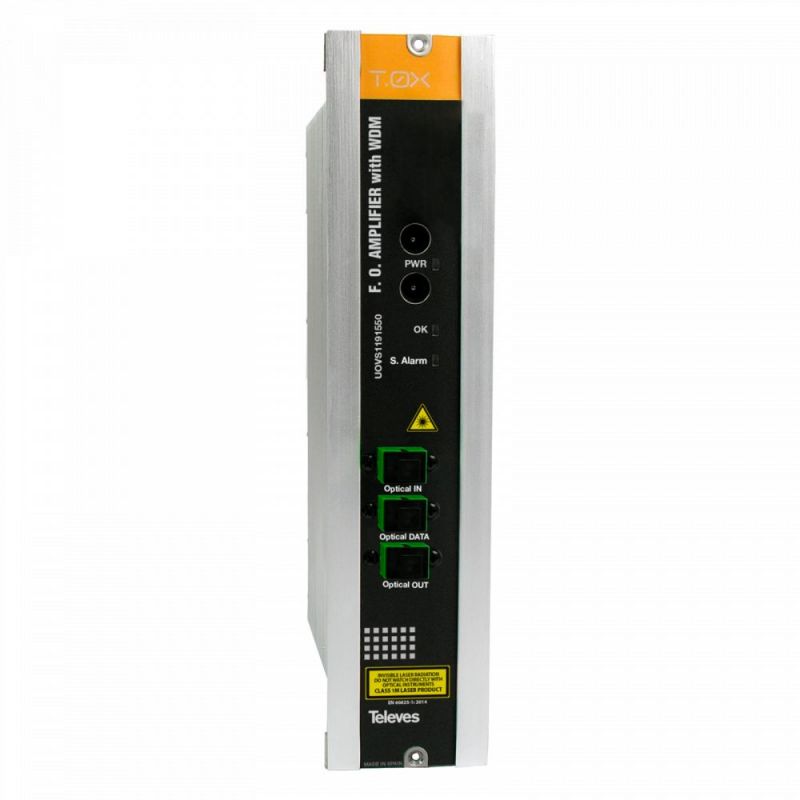

Amplificateur T.0X/Multiplexeur optique 1550nm 1S "SC/APC" 19dBm Televes
Module qui amplifie le signal optique de 1550nm, générant une puissance de sortie de 19dBm. Equipé de WDM, il dispose d'une entrée de 1310 / 1490nm avec laquelle il multiplexe le signal amplifié de 1550nm, offrant 1 sortie 1310/1490 / 1550nm, à utiliser dans un en-tête GPON (généralement avec un OLT512). Televes 234221
3 050,94 €
TTC
Référence
televes-234221
Marque
Televes
Amplificateur T.0X/Multiplexeur optique 1550nm 1S "SC/APC" 19dBm Televes
3 050,94 €
Module qui amplifie le signal optique de 1550nm, générant une puissance de sortie de 19dBm. Equipé de WDM, il dispose d'une entrée de 1310 / 1490nm avec laquelle il multiplexe le signal amplifié de 1550nm, offrant 1 sortie 1310/1490 / 1550nm, à utiliser dans un en-tête GPON (généralement avec un OLT512).
Basé sur la technologie YEDFA (fibre dopée à l'Erbium et à l'Iterbio), il offre un gain élevé, une plus grande puissance optique et un faible facteur de bruit.
Vous aimerez
- Compatible SMATV: Bande passante jusqu'à 2200MHz
- Contrôle du niveau RF d'entrée: optimisation des paramètres de qualité de la conversion optique
- Alarme de chute de puissance optique
Caractéristiques
- Conversion à très faible niveau de bruit équivalent
- Facilité d'installation et d'utilisation
- Haute efficacité énergétique
- Connnecteurs optiques SC/APC et type F en RF
Spécifications
| Optique | Nombre de ports | 1 superposition RF @ entrée optique 1 GPON @ Optical DATA 1 (recouvrement GPON + RF) @ sortie optique (COM) |
|
| Longueur d'onde de travail | nm | 1310 ± 20 @ en amont 1490 ± 20 @ en aval 1530 ... 1565 @ superposition RF |
|
| Entrée de superposition RF | dBm | -10 ... +10 | |
| Superposition de puissance de sortie RF | dBm | 19 | |
| Figura de ruído | dB | dB 5 (Pin = 0 dBm à 1550 nm) | |
| Perte d'insertion (1310 et 1490nm) | dB | <1 | |
| Pertes de retour | dB | >40 | |
| C/N | dB | 51 | |
| CSO | dB | >65 | |
| CTB | dB | >65 | |
| Général | Tension d'alimentation | Vdc | 24 |
| Consommation maximale courant | mA~ | 250 | |
| Puissance maximale consommé | W | 6 | |
| Connecteurs optiques | Tipo | SC/APC | |
| Température de fonctionnement | ºC / ºF | -5 ... + 45 / + 23 ... + 113 | |
| Indice de protection | IP | 20 | |
Module qui amplifie le signal optique de 1550nm, générant une puissance de sortie de 19dBm. Equipé de WDM, il dispose d'une entrée de 1310 / 1490nm avec laquelle il multiplexe le signal amplifié de 1550nm, offrant 1 sortie 1310/1490 / 1550nm, à utiliser dans un en-tête GPON (généralement avec un OLT512). Televes 234221
