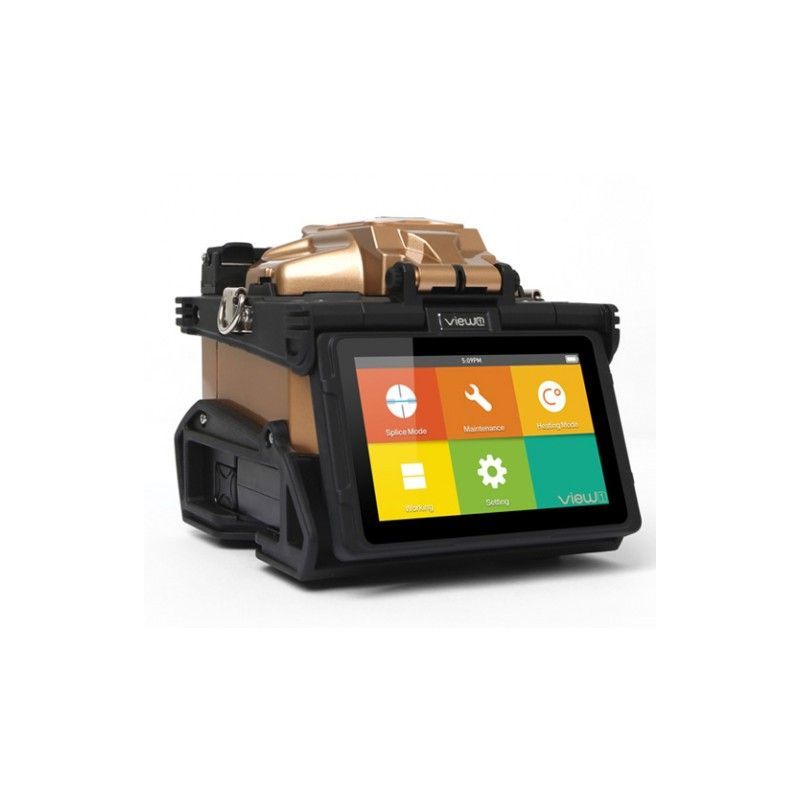

INNO Instrument View1 - Unité de fusion compacte à fibre optique
La vue 1, un épisseur d'alignement actif avec un design incroyablement compact, est l'épisseur de fusion le plus fiable sur le marché. L'écran tactile couleur haute résolution de 4,3 pouces de View 1, avec une interface graphique simple et intuitive (interface utilisateur graphique), offre aux utilisateurs des images à fibres optiques larges et claires.
2 843,50 €
TTC
Référence
inno-view1
Marque
Inno Instrument
La vue 1, un épisseur d'alignement actif avec un design incroyablement compact, est l'épisseur de fusion le plus fiable sur le marché.
L'écran tactile couleur haute résolution de 4,3 pouces de View 1, avec une interface graphique simple et intuitive (interface utilisateur graphique), offre aux utilisateurs des images à fibres optiques larges et claires.
En double-cliquant sur l'écran, les utilisateurs peuvent effectuer un zoom avant et un zoom arrière sur le plus grand grossissement 520x du monde. De plus, les 3 lumières DEL fournissent une condition d'épissure brillante aux utilisateurs travaillant dans des environnements sombres. View 1 est la nouvelle norme de l'industrie pour l'épissage compact de l'alignement actif du revêtement dans l'industrie des télécommunications.
Caractéristiques
- Compresseur à fusion V-Groove de conception compacte
- Méthode d'épissure avec alignement V dans un emplacement actif
- Poids léger et taille pratique
- La plus grande expansion et résolution
- Écran tactile couleur LCD 4.3 "
- Double tapotement sur l'écran (zoom avant et arrière)
- Appareil de chauffage et réchauffeur SOC amovible
Vidéo
Spécifications
| Model | View 1 |
| Dimension | 137H x 132W x 126D (including rubber bumper ) |
| Weight | 1.45 KG (without battery) / 1.70KG (with battery) |
| Number of Fiber | Single |
| Applicable Fibers | SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655) |
| Compatible Fiber / Cable | 0.25~3.0 mm / Indoor Cable |
| Cleaved Length | Diameter: 0.125~1 mm / Cleaved Length: 8~16 mm |
| Cladding Diameter | 80~150 um |
| Splicing Mode | Max 120 modes |
| Heating Mode | Max 33 modes |
| Typical Splice Loss | SM: 0.03dB / MM: 0.02dB / DS: 0.05dB / NZDS: 0.05dB / G.657: 0.03dB (ITU-T Standard) |
| Return Loss | >> 60 dB |
| Lighting | 3 White LEDs |
| Splicing Time | Quick mode: 7 sec / SM mode: 9 sec |
| Estimated Splice Loss | Available |
| Heating Sleeve Length | 20~60 mm |
| Heating Time | Typical 13 sec |
| Results Storage | The last 2000 results |
| Tention Tes | 1.96~2.25N |
| Operating Condition | Operating Altitude: 0~5000m above sea level / 0~95% relative humidity / -10~50 °C / Max Wind 15m/s |
| Storage Condition | 0~95% relative humidity / -40~80 °C |
| Display | 90° bi-directional view, 4.3" Color High Resolution Display |
| Fiber View & Magnification | X, Y, XY, X/Y : 520X Magnification |
| Power Supply | AC Input 100-240V, DC Input 9-14V |
| No. of Splice & Heating with Battery | 3800mAh Battery Capacity / Typical 140 times (Splice + Heat) |
| Operating Methods | Button / Touch Screen |
| Automatic Calibration | Automatic arc calibration by air pressure and temperature |
| Electrode Life | 3500 arcs, can be extended by using an electrode grinder |
| Terminal | Micro HDMI |
