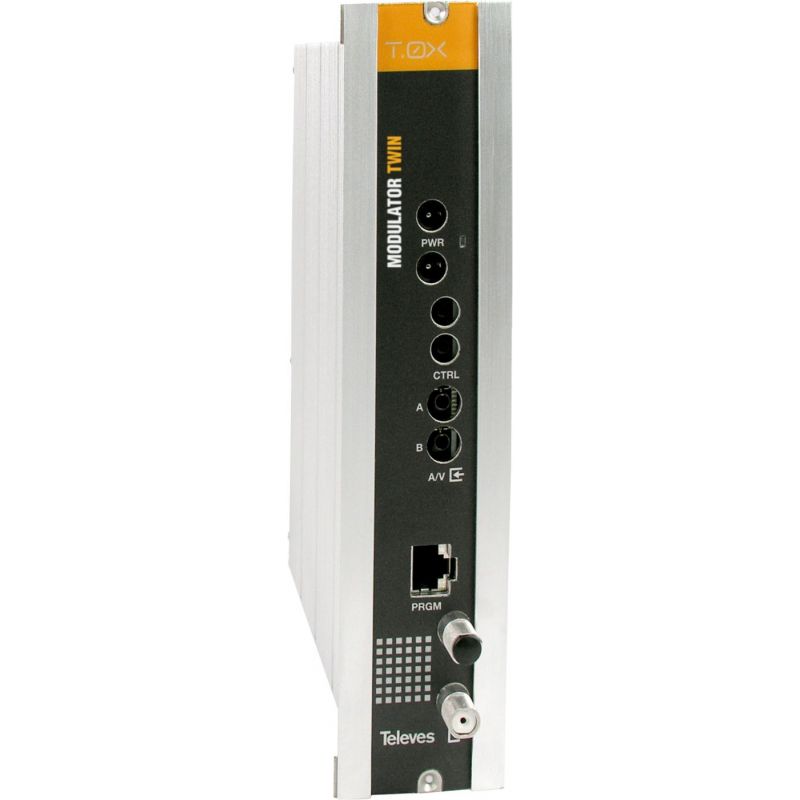

Modulateur analogique Twin T0X A/V-PAL Mono Televes

Module pouvant générer un ou deux canaux analogiques à partir d'un ou de deux signaux audio/vidéo. Televes 580610
604,76 €
TTC
Référence televes-580610
Marque Televes
Quantité
Disponible dans 24/48h

Free shipping
Modulateur analogique Twin T0X A/V-PAL Mono Televes

Modulateur analogique Twin T0X A/V-PAL Mono Televes

604,76 €
Module pouvant générer un ou deux canaux analogiques à partir d'un ou de deux signaux audio/vidéo.

Vous aimerez

  • Sortie en Bande Latérale Unique
  • C/N élevé
  • Haut niveau de sortie
  • Excellente planicité
  • Possibilité de gestion à distance avec le module CDC (Contrôle de stations)

Caractéristiques

  • Configuration des paramètres vidéo et audio pour l'adaptation à différentes normes
  • Table de canaux préconfigurée (CCIR)
  • Générateur d'un signal test

Spécifications

Référence 580610
 Entrée A/V VIDÉO  Fréquence d’ entrée MHz 0.00005...5
 Niveau d’ entrée Vpp@75 Ω  1
 Profondeur de Modulation %  68.5 - 82.5
 Gain différentiel  < 4
 Phase différentielle º  < 4
 Retard lum./chrom.  ns  < 100
 Rapport S/N dB  > 52
 Platitude  < 1
AUDIO  Fréquence d’ entrée  KHz  0,.04 - 15
 Niveau d’ entrée  dBm  -15...7
 Impédance  Ω  10.000
 Préaccentuation  μs  50
 Ecart de Niveau d’ entrée  dBm  -7...6
 Ecart de Modulation  KHz program
 Distortion  %  < 1
 Platitude  dB  ± 1


 Sortie
 MULTISTANDARD
 (PAL)		 RF  Fréquence de sortie  MHz  47...862
 Pas de Fréquence  KHz  250
 Niveau de Sortie max.  dBμV

105 ± 5 typ.
 Fenêtre d’atténuation dB  > 15
 C/N@5MHz  > 56
 Pertes de passage  ≤ 1.5
 Pertes de retour  14 typ.
 Impédance  Ω  75

  GENERALITÉS  Alimentation  Vdc  24
 Conso.  mA  380
 Indice de protection  IP  20
