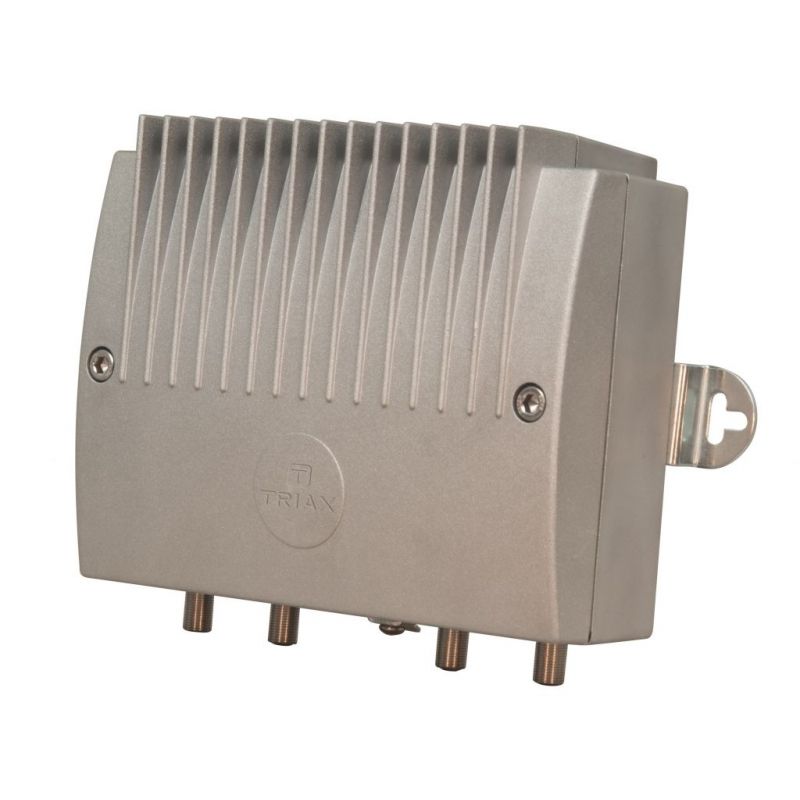

Triax GPV 950 L Amplificador de distribuição 85-1006MHz Alimentado por linha
O GPV 950 são amplificadores de distribuição de alto rendimento para uso em redes de distribuição CATV em instalações multi-habitação primariamente.
525,67 €
Com IVA
Referência
triax-323174
Marca
Triax
Triax GPV 950 L Amplificador de distribuição 85-1006MHz Alimentado por linha
525,67 €
GPV 950 L são amplificadores de distribuição de alto rendimento para uso em redes de distribuição CATV em instalações multi-habitação primariamente. A alternância dos ganhos básicos permite configurar os amplificadores como extensor de linha em diferentes configurações. Todas as peças funcionais e elementos de configuração são implementados na placa impressa. Assim, você não precisa de acessórios externos para configuração e operação do amplificador em geral. O tipo L é alimentado por linha apenas através da entrada de RF.
Principais características
- Tecnologia de uma placa: todas as funcionalidades em uma placa implementada
- Interruptores rotativos em passos de 1 dB para configurações de atenuação e equalização
- A jusante: 85 ... 1006 MHz por máx. Nível de saída 113 dBμV
- Upstream: 5-65 MHz, máx. Saída 120 dBμV (desempenho de carga elevada para DOCSIS 3.x)
- Ganho básico selecionável através de jumpers
- Modo de caminho de retorno selecionável: ativo / passivo / desativado
- Simulador de cabos integrado
- Tecnologia de 1 GHz de última geração
- Características amplificadoras excelentes e estáveis
- Baixo consumo de energia devido à alta eficiência de PSUs de comutação
- Extensa ESD e proteção contra sobretensão
Especificações
| GPV 950 L | |
| CHARACTERISTICS | |
| Output level CSO @ 60 dB IMD (42 ch) flat | 114/116 dBµV |
| Output level CSO @ 60 dB IMD (42 ch) Slope 0/7 dB | 113/115 dBµV |
| Output level CTB @ 60 dB IMD (42 ch) flat | 113/115 dBµV |
| Output level CTB @ 60 dB IMD (42 ch) Slope0/7 dB | 113/115 dBµV |
| Output level return path | 120 dBµV |
| FREQUENCY | |
| Frequency range - Forward | 87...1006 MHz |
| Frequency range | 40/85...1006 MHz |
| Frequency range return path | 5...65 MHz |
| Frequency response | ± 1.0 dB |
| GAIN | |
| Gain forward - Interstage | 41/33 dB dB |
| Gain - Return path | 32/26 /-2 dB |
| Noise figure - Forward (VHF I "off") | 6,0 dB |
| Slope - Interstage | DS 0/3/7/10, US 0/3/6/9 dB |
| LOSS | |
| Attenuation forward - line equalizer at input | 33 dB |
| Equalization | 0...15 dB, 1 dB steps by rotary switches |
| RETURN LOSS | |
| Return loss - Input (-1,5 dB / octave) | >18 dB |
| Return loss - Output (-1,5 dB / octave) | >18 dB |
| ELECTRICAL | |
| Impedance | 75 Ω |
| OPERATIONAL | |
| Certification | CE, RoHS, Class A |
| Class | II |
| LED indicator | PSU green inside |
| Operating temperature range | -25... +55 °C |
| AC Supply voltage | 28-65 VAC via RF input VAC |
| Power Consumption (typ.) | 15 W |
| Reference standards | EN 50083-2, EN 60065, EN 60728-11, EN 60728-3 |
| Insulation Class | II |
| CONNECTORS | |
| Connector Type | F-female |
| Number of inputs | 1 |
| Number of outputs | 1 |
| RF connector - Test point input: bi-directional | -20 dB |
| RF connector - Test point output: directional | -20 dB |
| MECHANICAL | |
| Colour | silver |
| Product Depth | 70 mm |
| Dimensions carton (H x D x W) | 240x167x78 mm mm |
| Packaging Depth | 0,080 m |
| Packaging Height | 0,240 m |
| Total Weight | 1,750 kg |
| Packaging Width | 0,170 m |
| Main Material | zinc die-cast enclosure |
| Net Weight | 1,600 kg |
| Packing QTY | 1 |
| Tara Weight | 0,150 kg |
| Packaging Volume | 0,003 m3 |
| Weight (kg) | 1 kg |
| Weight net | 1.3 kg kg |
| Product Width | 180 mm |
| Product Height | 145 mm |
