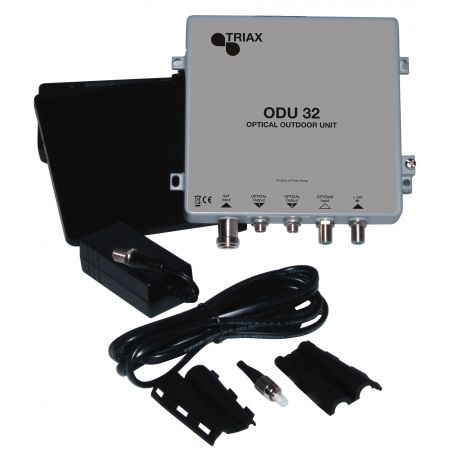

Transmissor Ótico para SAT + Terr de 2 saídas Triax
Transmissor óptico para instalações em que o sinal de um LNB TWL01 é combinado com um sinal de TDT e convertido num sinal de fibra óptica de 1310/1550 nm. Possui 1 entrada SAT (N), 1 entrada TER (F) e duas saídas ópticas (FC / PC) de 7 dBm que podem atender até 2 x 32 receptores ópticos. Comprimento de onda 1310 nm.
783,72 €
Com IVA
Referência
triax-307615
Marca
Triax
Transmissor Ótico para SAT + Terr de 2 saídas Triax
783,72 €
O TOU232-SA é um transmissor óptico para instalações onde o sinal de um TWN01 LNB é combinado com um sinal de TDT e convertido em um sinal de fibra óptica de 1310/1550 nm.
Possui 1 entrada SAT (N), 1 entrada TER (F) e duas saídas ópticas (FC / PC) de 7 dBm que podem atender até 2 x 32 receptores ópticos. Comprimento de onda 1310 nm. Para instalar sob proteção (IP 55) e a 2 metros do LNB.
Entrada terrestre digital: FM (88-108 MHz) / DAB (213-230 MHz) e UHF (470-854 MHz).
Diversas unidades independentes TOU232-SA podem ser combinadas por meio de um divisor ativo (TAS04) para mais de 2x32 saídas de fibra.
Para criar um sistema como esse, é necessário usar um kit TOU232 (incluindo o LNB TWL01) para a primeira instalação completa, um divisor ativo TAS04 e um TOU232SA para cada saída adicional do TAS04 que você deseja usar. Isto dá um total possível de 128, 192 ou 256 saídas ópticas.
Especificações
| INFORMACIÓN | |
|---|---|
| Número EAN | 5702663076150 |
| CARACTERÍSTICAS ÓPTICAS | |
| Nivel de salida óptica (nom. @ 25 ° C) | 2 x 7.0 dBm |
| Presupuesto óptico para PON (máx.) | 2 x 19.0 dB |
| División óptica en PON (máx.) | 2 x 32 |
| CARACTERÍSTICAS | |
| Longitud de onda | 1310 nm |
| Clase de láser | 1M |
| Distancia de enlace de fibra máx. (sujeto a la pérdida de PON) | 10 km |
| Frecuencia de entrada SAT-IF Vpol + Hpol | 0.95 - 5.45 GHz |
| SAT-IF Gain Flatness Vpol (0.95 - 3.0 GHz) | < 4 dB |
| SAT-IF gain flatness Hpol (3.4 - 5.43 GHz) | 7 (incluye 3 dB de preemphase) dB |
| Gama de nivel de entrada TER DTT @ 6 transpondedores | 70 (-3 +27) dBµV |
| Rango de nivel de entrada TER DAB | -12 dB por debajo de DTT dBμV |
| Rango de nivel de entrada TER FM | 70 (-3 +27) dBµV |
| RANGO DE FRECUENCIA | |
| Rango de frecuencia de entrada TER DTT | 470 - 854 MHz |
| Rango de frecuencia de entrada TER DAB | 213 - 230 MHz |
| Rango de frecuencia de entrada TER FM | 87 - 108 MHz |
| GANANCIA | |
| Terminación de ganancia TER | < 4 dB |
| Figura de ruido TER | < 10 dB |
| OPERACIONAL | |
| AC Tensión de trabajo | 100...250 VAC |
| DC Tensión de trabajo | 20 VDC |
| Consumo de tensión | (incl. Full band LNB) < 500 mA |
| Externo PSU | Incluida |
| Externo PSU Código articulo | 307657 (TPS323-20Vdc/1.2A) |
| Temperatura de funcionamiento | -10 to +50 °C |
| Temperatura - almacenaje | -30 to +60 °C |
| CONECTORES | |
| Entrada TER | F-hembra (75 Ohm) |
| Conector IN | N-conector |
| Connector DC | F-hembra |
| Conector OUT | FC/PC |
| Connector power supply | F hembra |
| MECÁNICO | |
| Dimensiones | 140 x 145 x 30 mm |
| Peso Neto | 1,140 kg |
| Peso Tara | 0,100 kg |
| Peso Total | 1,240 kg |
Transmissor óptico para instalações em que o sinal de um LNB TWL01 é combinado com um sinal de TDT e convertido num sinal de fibra óptica de 1310/1550 nm. Possui 1 entrada SAT (N), 1 entrada TER (F) e duas saídas ópticas (FC / PC) de 7 dBm que podem atender até 2 x 32 receptores ópticos. Comprimento de onda 1310 nm.
