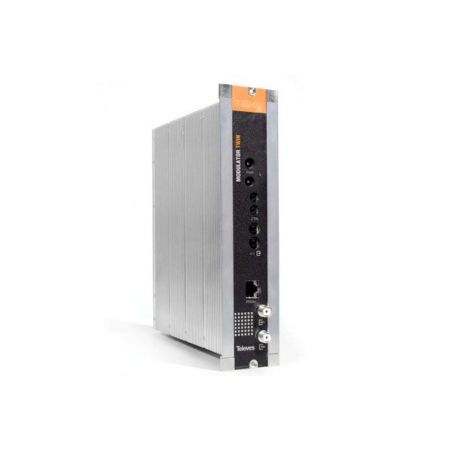

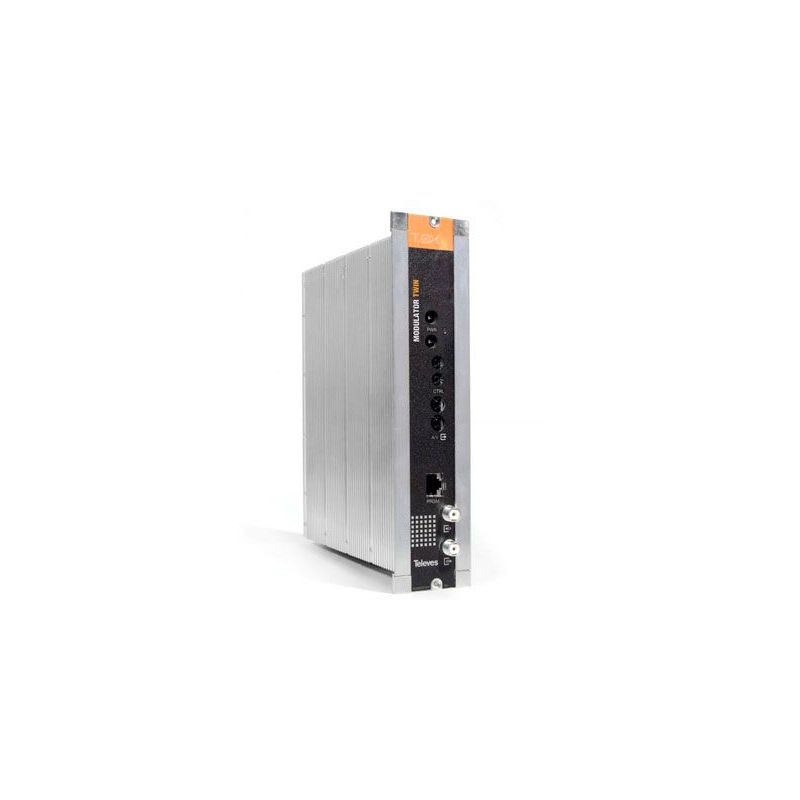

Modulador analógico Twin T0X A/V-PAL Estéreo Televes

T.0X Modulador A/V-PAL Estéreo TWIN que genera uno o dos canales analógicos a partir de una/dos señales de Audio/Vídeo. Televes 5806

641,78 €
Impuestos incluidos
Referencia televes-5806
Marca Televes
Cantidad
Disponible en 24/48h

Free shipping
T0X - Modulador analógico A/V-PAL Estéreo Twin Televes

Modulador analógico Twin T0X A/V-PAL Estéreo Televes

641,78 €

Modulador que genera uno o dos canales analógicos a partir de una / dos señales de Audio / Vídeo.

Características

  • Salida en banda lateral vestigial.
  • Elevada C/N.
  • Elevada planicidad.
  • Configuración de parámetros de vídeo y audio que permite adecuar la señal a cualquier estándar.
  • 9 Tablas de canales.
  • Generación de patrón de Test.

Especificaciones

Referencia  5806
ENTRADA A/V VIDEO Frecuencia de entrada MHz 0,00005...5
Nivel de entrada Vpp@75 Ω  1
Profundidad de modulación %  72,5 - 90 Programable
Ganancia diferencial  < 4
Fase diferencial º  < 4
Retraso luma / croma  ns  < 100
Relación S/N dB  > 52
Planicidad  < 1
AUDIO Frecuencia de entrada  KHz  0,04 - 15
Nivel de entrada  dBm  -15...7 Programable
Impedancia  Ω  10.000
Pre-enfasis  μs  50
Desvío nivel entrada  dBm  -7...6 Programable
Desvío modulación  KHz  ±11,5 - ±45 Programable
Distorsión  %  < 1
Planicidad  dB  ± 1


  SALIDA
  MULTISTANDARD
  (PAL)		 RF Frecuencia de salida  MHz  47...862 Programable
Intervalos de frequencia  KHz  250 Programable
Nivel de salida máximo  dBμV  80 ± 5 typ.
Margen de regulación dB  > 15 Programable
C/N@5MHz  > 56
Pérdidas de paso  ≤ 1,5
Pérdidas de retorno   14 typ.
Impedancia  Ω  75

GENERAL Alimentación  Vdc  24
Consumo  mA  300
Índice de protección  IP  20
Dimensones (Larg x Alt x Prof)  mm 50 x 216 x 175
