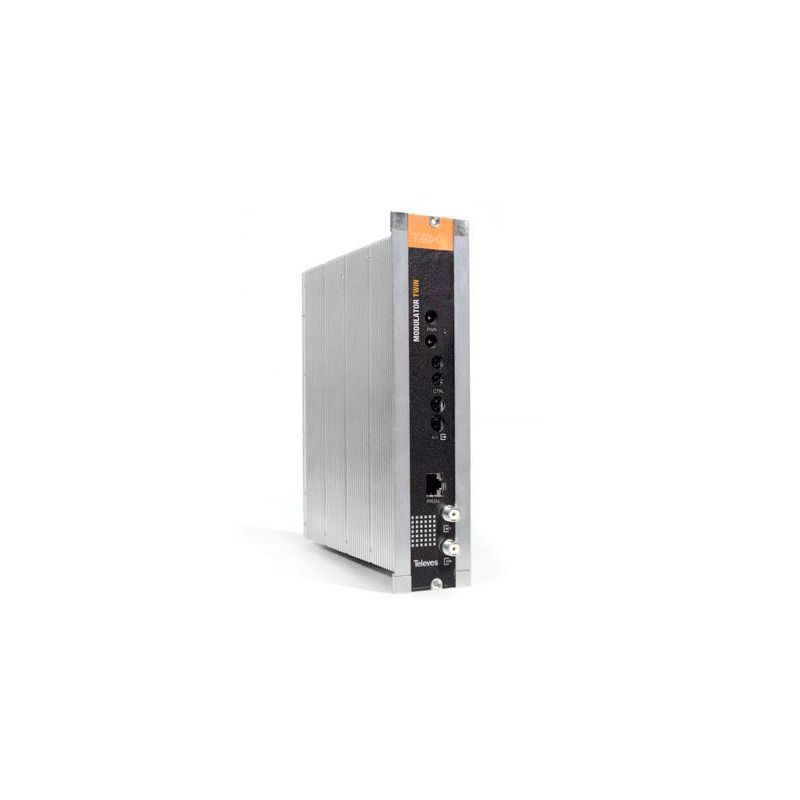

Modulateur analogique Twin T0X A/V-PAL Stéréo Televes

T.0X TWIN Stéréo A/V-PAL modulateur qui génère un ou deux canaux analogiques à partir de signaux audio/vidéo un/deux. Televes 5806

641,78 €
TTC
Référence televes-5806
Marque Televes
Quantité
Disponible dans 24/48h

Free shipping

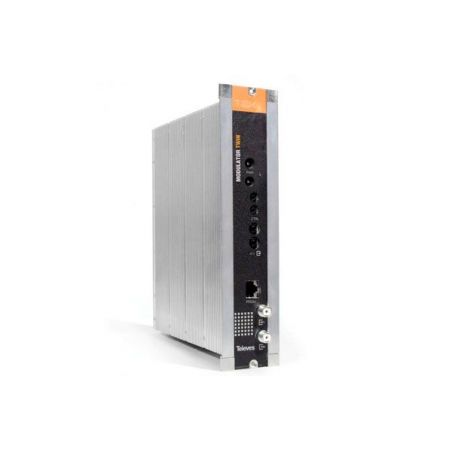

Modulateur Analogique A/V-PAL Stéréo Twin (47...862MHz) Televes

Modulateur analogique Twin T0X A/V-PAL Stéréo Televes

641,78 €

Modulateur qui génère un ou deux canaux analogiques à partir des signaux audio / vidéo un / deux.

Caractéristiques

  • Sortie dans la bande latérale résiduelle.
  • Elevé C/N.
  • Haute planéité
  • Configuration de paramètres vidéo et audio permettant d'adapter le signal à n'importe quelle norme.
  • 9 tables de canaux.
  • Génération du modèle de test.

Spécifications

Référence 5806
 Entrée A/V VIDÉO  Fréquence d’ entrée MHz 0.00005...5
 Niveau d’ entrée Vpp@75 Ω  1
 Profondeur de Modulation %  72.5 - 90 Programmable
 Gain différentiel  < 4
 Phase différentielle º  < 4
 Retard lum./chrom.  ns  < 100
 Rapport S/N dB  > 52
 Platitude  < 1
AUDIO  Fréquence d’ entrée  KHz  0,.04 - 15
 Niveau d’ entrée  dBm  -15...7 Programmable
 Impédance  Ω  10.000
 Préaccentuation  μs  50
 Ecart de Niveau d’ entrée  dBm  -7...6  Programmable
 Ecart de Modulation  KHz  ±11,.5 - ±45  Programmable
 Distortion  %  < 1
 Platitude  dB  ± 1


 Sortie
 MULTISTANDARD
 (PAL)		 RF  Fréquence de sortie  MHz  47...862 Programmable
 Pas de Fréquence  KHz  250  Programmable
 Niveau de Sortie max.  dBμV  80 ± 5 typ.
 Fenêtre d’atténuation dB  > 15  Programmable
 C/N@5MHz  > 56
 Pertes de passage  ≤ 1.5
 Pertes de retour  14 typ.
 Impédance  Ω  75

  GENERALITÉS  Alimentation  Vdc  24
 Conso.  mA  300
 Indice de protection  IP  20
 Dimensions (Larg x H x Pr)  mm 50 x 216 x 175
