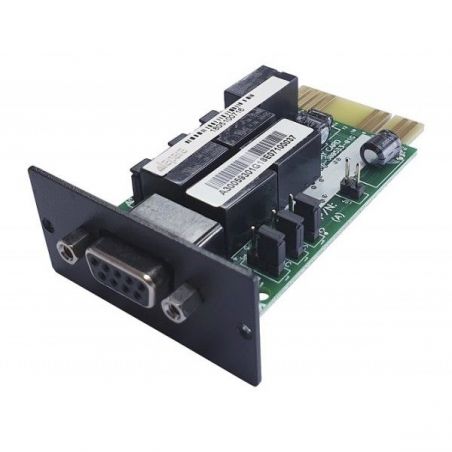

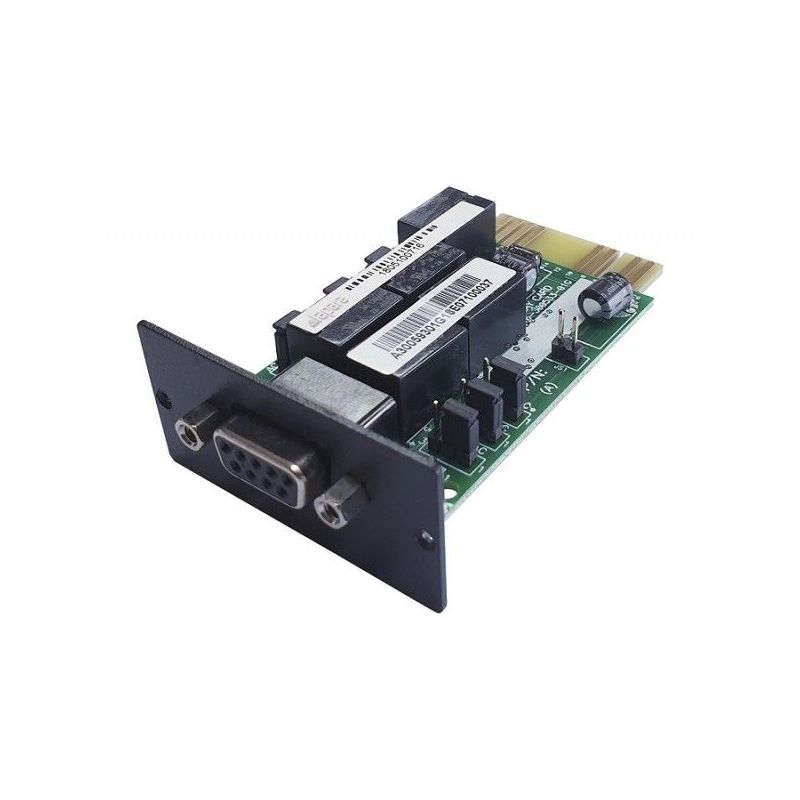

La carte de communication AS400 fournit des signaux via les contacts du connecteur DB9 pour la surveillance à distance de l'onduleur. Pour répondre aux différentes exigences des applications, la carte AS400 est capable de sélectionner l'état du signal (ouvert ou fermé) en configurant les cavaliers de la carte.

Affectation des broches

• PIN 1 UPS FAILURE
• PIN 2 UPS ALARME SONORE
• PIN3 GND
• ENTREE MARCHE / ARRÊT PIN 4
• RELAIS PIN 5
• PIN 6 BYPASS ACTIF
• PIN 7 LOW BATTERY
• PIN 9 SANS UTILISATION

Description des fonctions des cavaliers

• JP 1 ALARME UPS pour DEB9 PIN 2
• JP 2 UPS ON pour DEB9 PIN 5
• JP 3 BYPASS pour DB9 PIN 6
• BATTERIE FAIBLE JP 4 POUR DB9 PIN 7
• JP 5 NON UTILISÉ pour DB9 PIN 9
• JP 6 UPS FAILURE pour DB9 PIN 1

La garantie

• 1 an in situ
