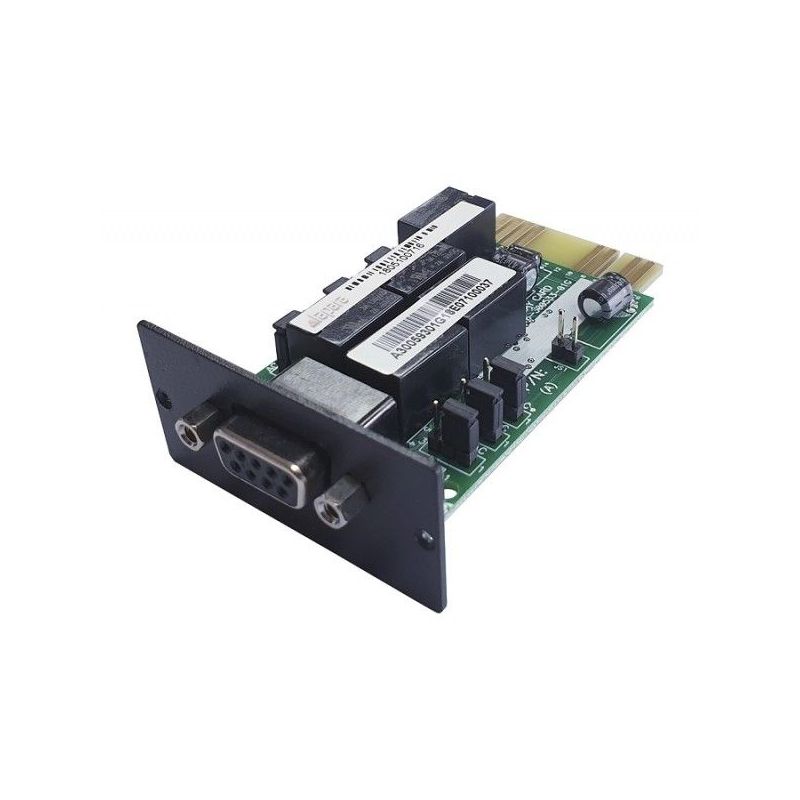

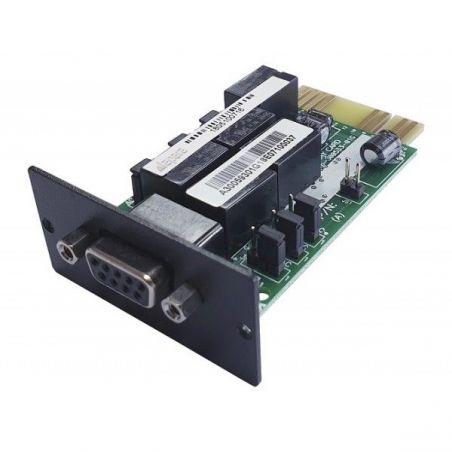

A placa de comunicação AS400 fornece sinais através dos contatos do conector DB9 para monitoramento remoto do no-break. Para atender aos diferentes requisitos dos aplicativos, o cartão AS400 pode selecionar o status do sinal (Aberto ou Fechado) configurando os jumpers do cartão.

Atribuição de pinos

• FALHA NO UPS DO PIN 1
• ALARME AUDITIVO DO PIN 2 UPS
• PIN3 GND
• PIN 4 ON / OFF ENTRADA
• RELÉS DO PIN 5
• PIN 6 BYPASS ATIVO
• PIN 7 BATERIA FRACA
• PIN 9 SEM USO

Descrição das funções dos jumpers

• UPS de alarme JP 1 para DEB9 PIN 2
• JP 2 UPS ON para DEB9 PIN 5
• JP 3 BYPASS para DB9 PIN 6
• JP 4 BATERIA FRACA para DB9 PIN 7
• JP 5 NÃO USADO para DB9 PIN 9
• JP 6 UPS FAILURE para DB9 PIN 1

Garantia

• 1 ano In Situ
