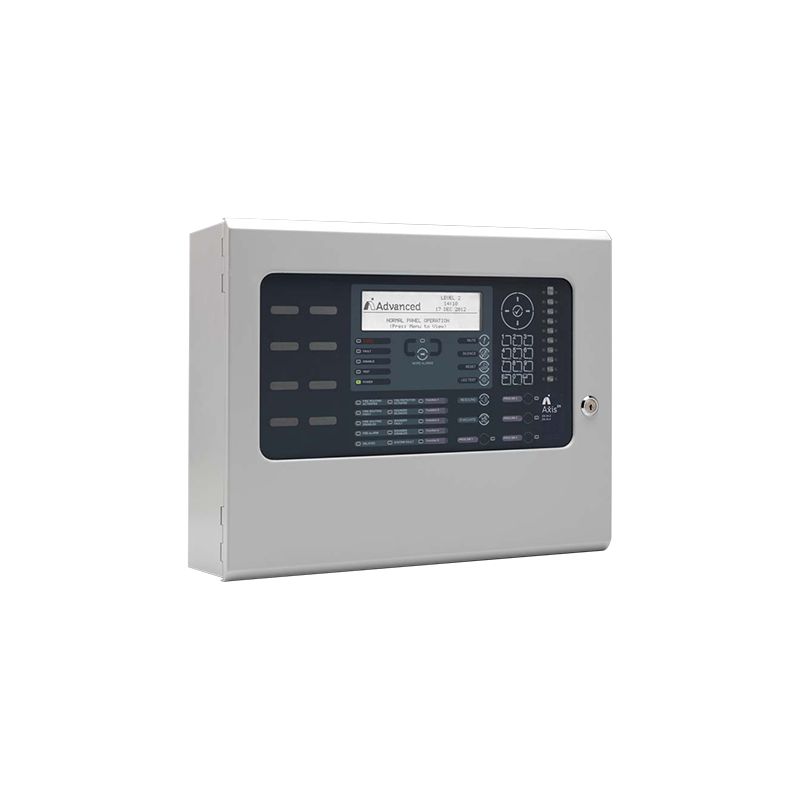

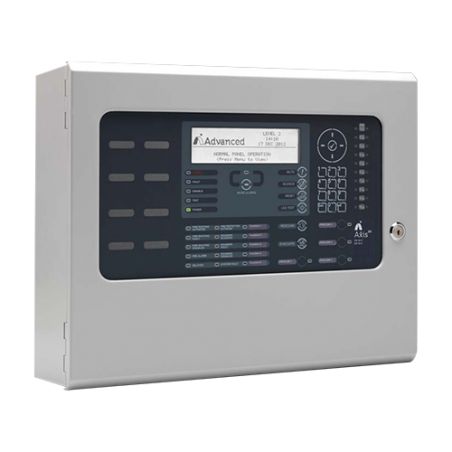

Advanced ADV-ESMX-5202V - Centrale analogique Advanced de 2 boucles, Jusqu\'à…
Centrale analogique Advanced de 2 boucles - Jusqu'à 240 des appareils par boucle - Protocole Argus (compatible avec Hochiki et Apollo) - Ecran LCD personnalisable - Certificats EN54-2,EN54-4, EN54-13 et Part 2 et 4 par FM Approvals
1 372,00 €
TTC
Référence
ADV-ESMX-5202V
Marque
Advanced
Advanced ADV-ESMX-5202V - Centrale analogique Advanced de 2 boucles, Jusqu\'à…
1 372,00 €
- Advanced
- Centrale de 2 boucles non extensibles
- Possibilité d'extension par carte de réseau Ad-net (entre centrales et les contrôleurs)
- Multiprotocole compatible avec Argus Vega, Apollo, Hochiki et Nittan Evolution (Argus Vega préinstallé, les autres protocoles nécessitent une mise à jour du firmware)
- Jusqu'à 240 des appareils par boucle
- Auto-adressage des appareils
- Réseau Ad-Net peer-to-peer capable de gérer jusqu'à 2000 zones
- Touches de fonction programmables
- 2 sorties de sirène
- Ports de communication USB et RS232
- 20 LED de zones programmables
- Interface utilisateur graphique LCD et prise en charge jusqu`à 200 zones d'incendie par défaut, permettant une conformité totale avec la norme EN54.
- Compatible avec le module IP (installé en réseau, 1 uniquement module pour l'ensemble du système)
- Bornes amovibles pour extraction à chaud
- Plaque principale à extraction rapide. Démontage facile du circuit imprimé du boîtier
- Possibilité de montage en rack
- Logo LCD personnalisable
- Multi-langue
- Certifié EN 54-2:1997, EN 54-4:1997 et FR 54-13:2005 Certificat en EN54 Parts 2 et 4 by FM Approvals
Caractéristiques
- Centrale analogique Advanced de 2 boucles
- Jusqu'à 240 des appareils par boucle
- Protocole Argus (compatible avec Hochiki et Apollo)
- Ecran LCD personnalisable
- Certificats EN54-2,EN54-4, EN54-13 et Part 2 et 4 par FM Approvals
Spécifications
| Marque | Advanced |
| Technologie de base | Deux processeurs flash avec horloge en temps réel, diagnostics, langages programmables et jeux de caractères |
| Display | Écran LCD rétro-éclairé blanc de 240 x 64. |
| Indicateurs LED | 22 rouges (1 x incendie, 1 x plus d'alarmes, 20 x zone programmable), 1 vert (alimentation), 13 ambre et 12 bicolore (défaut et système) |
| Contrôles | Clavier alphanumérique qui permet la navigation, Reset, mettre en silence le buzzer et les sirènes, Résonner, Evacuation et x4 boutons-poussoirs programmables |
| Protocoles | Argus Vega (préinstallé), Apollo (XP95 / Discovery), Hochiki ESP et Nittan Evolution |
| Nombre de zones | 2000 (200 par panneau) |
| Nombre de boucles | 2 |
| Dispositifs par boucle | 240 dans le protocole Argus Vega (préinstallé), dans les autres il dépend du protocole |
| Boucle | 500mA |
| Sorties sirènes sur plaque | 2 x 1 Amp programmable |
| Sorties relais sur plaque | 2 x 1 A 30v AC/DC programable(10mA, 5vmin) - extensible à 4 |
| Entrées programmables | 1 x entrée supervisée programmable sur plaque |
| Sortie auxiliaire | 24V 500mA |
| Entrées d'interrupteur à clé programmables | 8 x Entrée libre de tension |
| Courant de sortie total disponible | 5A maximum disponible pour courant en boucle + sorties sirène + alimentation auxiliaire |
| Alimentation électrique principale | 200 - 240v 47-63 Hz AC (+10%, -15% de tolérance) 1.4A Max |
| Courant électrique du chargeur | 2A avec compensation de température |
| Interface port série | 1 x en plaque, connexion pour PC RS232 , modem, IP ou imprimante portable |
| Interface USB | 1 x USB Type B pour connexion PC |
| Programmation | Clavier et écran LCD (intégré) ou PC avec logiciel Windows |
| Buffer d'événements | 5000 pour événements et diagnostic + 500 incendies |
| Réseaux | Carte réseau en option (ADV-MXP-503 - standard, ou ADV-MXP-509 - tolérante aux pannes) |
| Imprimante (en option) | Sur plaque (uniquement dans les boites M, L, D) |
| Boîte / Couleur | Acier IP30 / RAL7035 |
| Options de métallurgie | Lunette encastrée, boîtier pour batterie, boîtiers à usage spécial, boîtiers de terminaison et profilé pour montage en rack |
| Dimensions (H x L x P mm) | Standard: 345 x 430 x 120 Grand: 475 x 450 x 120 Grand Deep: 475 x 450 x 190 |
| Entrées de câbles (20mm knockouts) | Standard: 13 x en haut et 8 x derrière Grand: 19 x ci-dessus, 11 x derrière et 2 x en-dessous Grand Deep: 30 x ci-dessus, 11 x derrière et 3 x en-dessous |
| Capacité de la batterie (Min - Max) | Standard: 24V 4Ah - 24V 7Ah Grand: 24V 4Ah - 24V 18Ah Grand Deep: 24V 4Ah - 24V 45Ah |
Contenu de l'emballage
- Câbles de batterie
- Résistances de surveillance
- Fusibles
- Clés d'accès
- Brides de fixation
Fiche technique
- Indications LED
- 22 rojos (1 x fuego, 1 x más alarmas, 20 x zonal programable), 1 verde (alimentación), 13 ámbar y 12 bicolor (falla y sistema)
- Dimensions
- Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo - Nombre de Zones
- 2000 (200 por panel)
- Visualisation
- Pantalla LCD retroiluminada blanca de 240 x 64.
- Protocoles
- Argus Vega (preinstalado), Apollo (XP95 / Discovery), Hochiki ESP y Nittan Evolution
- Tecnología de base
- Procesadores duales basados en flash con reloj en tiempo real, diagnóstico, lenguajes programables y conjuntos de caracteres
Procesadores duales basados en flash con reloj en tiempo real, diagnóstico, lenguajes programables y conjuntos de caracteres - Indicadores LED
- 22 rojos (1 x fuego, 1 x más alarmas, 20 x zonal programable), 1 verde (alimentación), 13 ámbar y 12 bicolor (falla y sistema)
- Controles
- Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables
Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables
Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables - Numero de lazos
- 2
2 - Dispositivos por lazo
- 240 en protocolo Argus Vega (preinstalado), en los demas depende del protocolo
240 en protocolo Argus Vega (preinstalado), en los demas depende del protocolo - Lazo
- 500mA
500mA - Salidas de sirena en placa
- 2 x 1 Amp programable
2 x 1 Amp programable - Salidas de Rele en placa
- 2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expandible a 4
2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expandible a 4 - Salida auxiliar
- 24V 500mA
24V 500mA - Entradas programables
- 1 x entrada supervisada programable en placa
1 x entrada supervisada programable en placa - Entradas programables de interruptor de llave
- 8 x Entrada libre de tension
8 x Entrada libre de tension - Corriente de salida total disponible
- 5A máximo disponible para corriente de lazo + salidas de sirena + alimentación auxiliar
5A máximo disponible para corriente de lazo + salidas de sirena + alimentación auxiliar - Alimentacion principal
- 200 - 240v 47-63 Hz AC (+10%, -15% de tolerancia) 1.4A Max
200 - 240v 47-63 Hz AC (+10%, -15% de tolerancia) 1.4A Max - Corriente del cargador
- 2A con compensacion de temperatura
2A con compensacion de temperatura - Interfac puerto serie
- 1 x En placa, conexion para PC RS232, modem, IP, o impresora portatil
1 x En placa, conexion para PC RS232, modem, IP, o impresora portatil - Interfaz USB
- 1 x USB Tipo B para conexion de PC
1 x USB Tipo B para conexion de PC - Programacion
- Teclado y LCD (incorporados) o PC con software de Windows
Teclado y LCD (incorporados) o PC con software de Windows - Buffer de eventos
- 5000 para eventos y diagnóstico + 500 incendios
5000 para eventos y diagnóstico + 500 incendios - Redes
- Tarjeta de red opcional (ADV-MXP-503 - estándar, o ADV-MXP-509 - tolerante a fallos)
Tarjeta de red opcional (ADV-MXP-503 - estándar, o ADV-MXP-509 - tolerante a fallos) - Impresora (opcional)
- En placa (sólo en las cajas M, L, D)
En placa (sólo en las cajas M, L, D) - Caja / Color
- Acero IP30 / RAL7035
Acero IP30 / RAL7035 - Opciones de metalistería
- Bisel de empotrar, caja para batería, Cajas para utilidades especiales, Cajas de terminación y Perfil de montaje en rack
Bisel de empotrar, caja para batería, Cajas para utilidades especiales, Cajas de terminación y Perfil de montaje en rack - Dimensiones (H x W x D mm)
- Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm - Dimensiones
- Estándar: 13 x arriba y 8 x trasera Grande: 19 x arriba, 11 x trasera y 2 x abajo Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
- Capacidad de las baterias (Min - Max)
- H x W x D mm
- Entrées de câbles (20mm knockouts)
- Standard: 13 x en haut et 8 x derrière Grand: 19 x ci-dessus, 11 x derrière et 2 x en-dessous Grand Deep: 30 x ci-dessus, 11 x derrière et 3 x en-dessous
