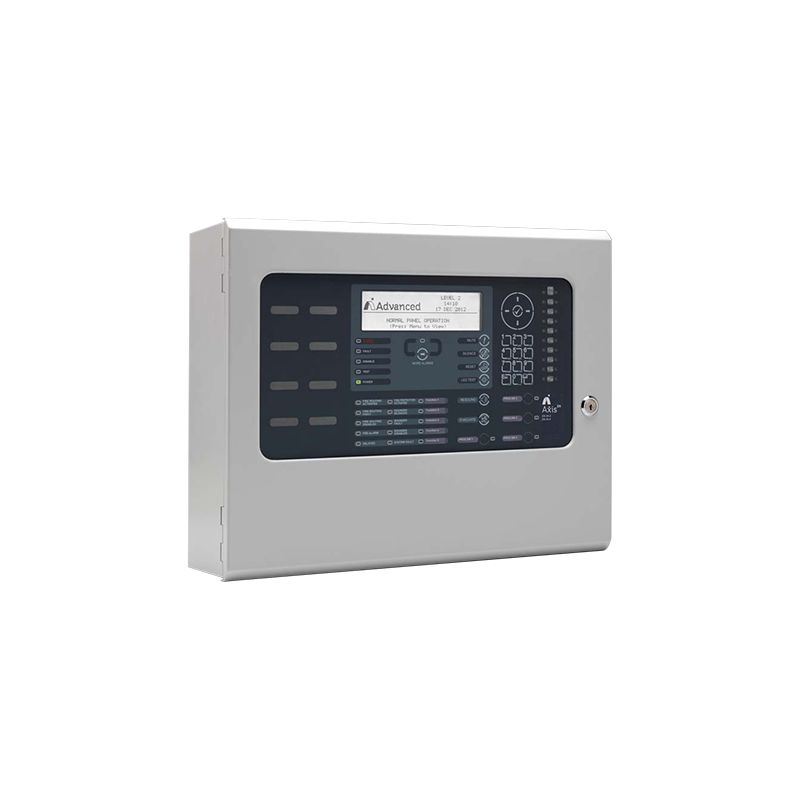

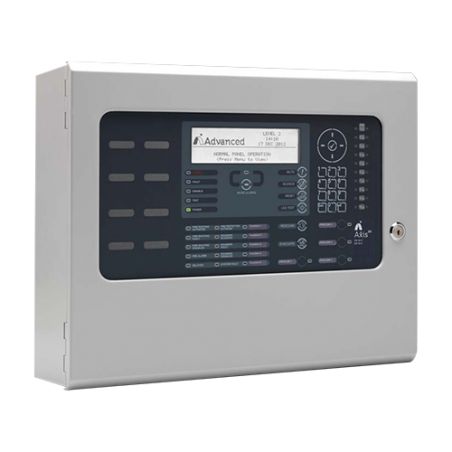

Advanced ADV-ESMX-5202V - Central analógica Advanced de 2 laços, Até 240…
Central analógica Advanced de 2 laços - Até 240 dispositivos por laço - Protocolo de Argus (compatível com Hochiki e Apollo) - Ecrã LCD personalizável - Certificados EN54-2, EN54-4, EN54-13 e Parte 2 e 4 por FM Approvals
1 372,00 €
Com IVA
Referência
ADV-ESMX-5202V
Marca
Advanced
Advanced ADV-ESMX-5202V - Central analógica Advanced de 2 laços, Até 240…
1 372,00 €
- Advanced
- Central de 2 laços não extensíveis
- Possibilidade de expansão através da placa de rede Ad-net (entre centrais e controladoras)
- Multiprotocolo compatível com Argus Vega, Apollo, Hochiki e Nittan Evolution (Argus Vega pré-instalado, outros protocolos requerem atualização de firmware)
- Até 240 dispositivos por laço
- Endereçamento automático de dispositivos
- Rede Ad-Net peer-to-peer capaz de gerir até 2000 zonas
- Botões de função programáveis
- 2 saídas das sirenes
- portas de comunicação USB e RS232
- 20 LEDs de zona programáveis
- Interface de usuário LCD gráfica e suporte até 200 zonas de incêndio padrão, a permitir a total onformidade com a norma EN54.
- Compatível com módulo IP (instalado em rede, 1 apenas módulo para todo o sistema)
- Terminais removíveis para extração em estado quente
- Placa principal de extracção rápida. Desmontagem fácil de PCB da carcaça
- Montagem em rack
- Logotipo em LCD personalizável
- Multi-linguagem
- Certificado EN 54-2:1997, EN 54-4:1997 e EN 54-13:2005 Certificado em EN54 Parts 2 e 4 by FM Approvals
Caracteristicas
- Central analógica Advanced de 2 laços
- Até 240 dispositivos por laço
- Protocolo de Argus (compatível com Hochiki e Apollo)
- Ecrã LCD personalizável
- Certificados EN54-2, EN54-4, EN54-13 e Parte 2 e 4 por FM Approvals
Especificações
| Marca | Advanced |
| Tecnologia de base | Processadores duplos baseados em flash com relógio em tempo real, diagnósticos, idiomas programáveis e conjuntos de caracteres |
| Display | Ecrã LCD retroiluminada branca de 240 x 64. |
| Indicadores LED | 22 vermelho (1 x fogo, 1 x mais alarmes, 20 x zonal programável), 1 verde (alimentação), 13 ámbar e 12 bicolor (falha e sistema) |
| Controles | Teclado alfanumérico que permite a navegação, Reseteo, Silenciar buzzer, Silenciar sirenes, Resonar, Evacuação e x4 pulsadores programáveis |
| Protocolos | Argus Vega (pré-instalado), Apollo (XP95 / Discovery), Hochiki ESP e Nittan Evolution |
| Número de zonas | 2000 (200 por painel) |
| Número de laços | 2 |
| Dispositivos de laço | 240 no protocolo Argus Vega (pré-instalado), nos demais depende do protocolo |
| Laço | 500mA |
| Saídas de sirene na placa | 2 x 1 Amp programável |
| Saídas de relé na placa | 2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expansível para 4 |
| Entradas programáveis | 1 x entrada supervisionada programável na placa |
| Saída auxiliar | 24V 500mA |
| Entradas programáveis de interruptor de chave | 8 x Entrada livre de tensão |
| Corrente de saída total disponível | 5A máximo disponível para corrente de laço + saídas de sirene + alimentação auxiliar |
| Alimentação principal | 200 - 240v 47-63 Hz AC (+10%, -15% de tolerância) 1.4A Max |
| Corrente do carregador | 2A com compensação de temperatura |
| Interface porta série | 1 x na placa, conexão para PC RS232, modem, IP, o impressora portátil |
| Intérfase USB | 1 x USB Tipo B para ligação ao PC |
| Programação | Teclado e LCD (incoroprados) ou PC com software Windows |
| Buffer de eventos | 5000 para eventos e diagnósticos + 500 incêndios |
| Redes | Placa de rede opcional (ADV-MXP-503 - standard, ou ADV-MXP-509 - tolerante a falhas) |
| Impressora (opcional) | Em placa (somente nas caixas M, L, D) |
| Caixa / Cor | Aço IP30 / RAL7035 |
| Opções de trabalho em metal | Estrutura para empotrar, caixa para bateria, Caixas para utilidades especiais, Caixas de terminação e Perfil de montagem em rack |
| Dimensões (H x W x D mm) | Standard: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190 |
| Entrada do cabo (20mm knockouts) | Standard: 13 x acima e 8 x traseira Grande: 19 acima, 11 x traseira e 2 x abaixo Grande Deep: 30 acima, 11 x traseira e 3 x abaixo |
| Capacidade da bateria (Min - Max) | Standard: 24V 4Ah - 24V 7Ah Grande: 24V 4Ah - 24V 18Ah Grande Deep: 24V 4Ah - 24V 45Ah |
Conteúdo do pacote
- Cabos de bateria
- Resistências de supervisão
- Fusíveis
- Chaves de acesso
- Flanges de fixação
Ficha informativa
- Indicações LED
- 22 vermelho (1 x fogo, 1 x mais alarmes, 20 x zonal programável), 1 verde (alimentação), 13 ámbar e 12 bicolor (falha e sistema)
- Dimensões
- Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Estándar: 13 x arriba, 8 x trasera Mediana: 17 x arriba, 11 x trasera Grande: 19 x arriba, 11 x trasera Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo - Número de Zonas
- 2000 (200 por painel)
- Visualização
- Ecrã LCD retroiluminada branca de 240 x 64.
- Protocolos
- Argus Vega (pré-instalado), Apollo (XP95 / Discovery), Hochiki ESP e Nittan Evolution
- Tecnologia de base
- Processadores duplos baseados em flash com relógio em tempo real, diagnósticos, idiomas programáveis e conjuntos de caracteres
Processadores duplos baseados em flash com relógio em tempo real, diagnósticos, idiomas programáveis e conjuntos de caracteres - Indicadores LED
- 22 vermelho (1 x fogo, 1 x mais alarmes, 20 x zonal programável), 1 verde (alimentação), 13 ámbar e 12 bicolor (falha e sistema)
- Controles
- Teclado alfanumérico que permite a navegação, Reseteo, Silenciar buzzer, Silenciar sirenes, Resonar, Evacuação e x4 pulsadores programáveis
Teclado alfanumérico que permite a navegação, Reseteo, Silenciar buzzer, Silenciar sirenes, Resonar, Evacuação e x4 pulsadores programáveis
Teclado alfanumérico que permite a navegação, Reseteo, Silenciar buzzer, Silenciar sirenes, Resonar, Evacuação e x4 pulsadores programáveis - Número de laços
- 2
2 - Dispositivos de laço
- 240 no protocolo Argus Vega (pré-instalado), nos demais depende do protocolo
240 no protocolo Argus Vega (pré-instalado), nos demais depende do protocolo - Laço
- 500mA
500mA - Saídas de sirene na placa
- 2 x 1 Amp programável
2 x 1 Amp programável - Saídas de relé na placa
- 2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expansível para 4
2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expansível para 4 - Saída auxiliar
- 24V 500mA
24V 500mA - Entradas programáveis
- 1 x entrada supervisionada programável na placa
1 x entrada supervisionada programável na placa - Entradas programáveis de interruptor de chave
- 8 x Entrada livre de tensão
8 x Entrada livre de tensão - Corrente de saída total disponível
- 5A máximo disponível para corrente de laço + saídas de sirene + alimentação auxiliar
5A máximo disponível para corrente de laço + saídas de sirene + alimentação auxiliar - Alimentação principal
- 200 - 240v 47-63 Hz AC (+10%, -15% de tolerância) 1.4A Max
200 - 240v 47-63 Hz AC (+10%, -15% de tolerância) 1.4A Max - Corrente do carregador
- 2A com compensação de temperatura
2A com compensação de temperatura - Interface porta série
- 1 x na placa, conexão para PC RS232, modem, IP, o impressora portátil
1 x na placa, conexão para PC RS232, modem, IP, o impressora portátil - Intérfase USB
- 1 x USB Tipo B para ligação ao PC
1 x USB Tipo B para ligação ao PC - Programação
- Teclado e LCD (incoroprados) ou PC com software Windows
Teclado e LCD (incoroprados) ou PC com software Windows - Buffer de eventos
- 5000 para eventos e diagnósticos + 500 incêndios
5000 para eventos e diagnósticos + 500 incêndios - Redes
- Placa de rede opcional (ADV-MXP-503 - standard, ou ADV-MXP-509 - tolerante a falhas)
Placa de rede opcional (ADV-MXP-503 - standard, ou ADV-MXP-509 - tolerante a falhas) - Impressora (opcional)
- Em placa (somente nas caixas M, L, D)
Em placa (somente nas caixas M, L, D) - Caixa / Cor
- Aço IP30 / RAL7035
Aço IP30 / RAL7035 - Opções de trabalho em metal
- Estrutura para empotrar, caixa para bateria, Caixas para utilidades especiais, Caixas de terminação e Perfil de montagem em rack
Estrutura para empotrar, caixa para bateria, Caixas para utilidades especiais, Caixas de terminação e Perfil de montagem em rack - Dimensiones (H x W x D mm)
- Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
Estándar: 345 x 345 x 85 Media: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm
H x W x D mm - Dimensões (H x W x D mm)
- Estándar: 345 x 430 x 120 Grande: 475 x 450 x 120 Grande Deep: 475 x 450 x 190
- Entrada de cabos (20mm knockouts)
- Estándar: 13 x arriba y 8 x trasera Grande: 19 x arriba, 11 x trasera y 2 x abajo Grande Deep: 30 x arriba, 11 x trasera y 3 x abajo
Standard: 13 x acima e 8 x traseira Grande: 19 acima, 11 x traseira e 2 x abaixo Grande Deep: 30 acima, 11 x traseira e 3 x abaixo - Capacidade da bateria (Min - Max)
- H x W x D mm
Central analógica Advanced de 2 laços - Até 240 dispositivos por laço - Protocolo de Argus (compatível com Hochiki e Apollo) - Ecrã LCD personalizável - Certificados EN54-2, EN54-4, EN54-13 e Parte 2 e 4 por FM Approvals
